翼形蝶形手拧紧固螺母结构设计

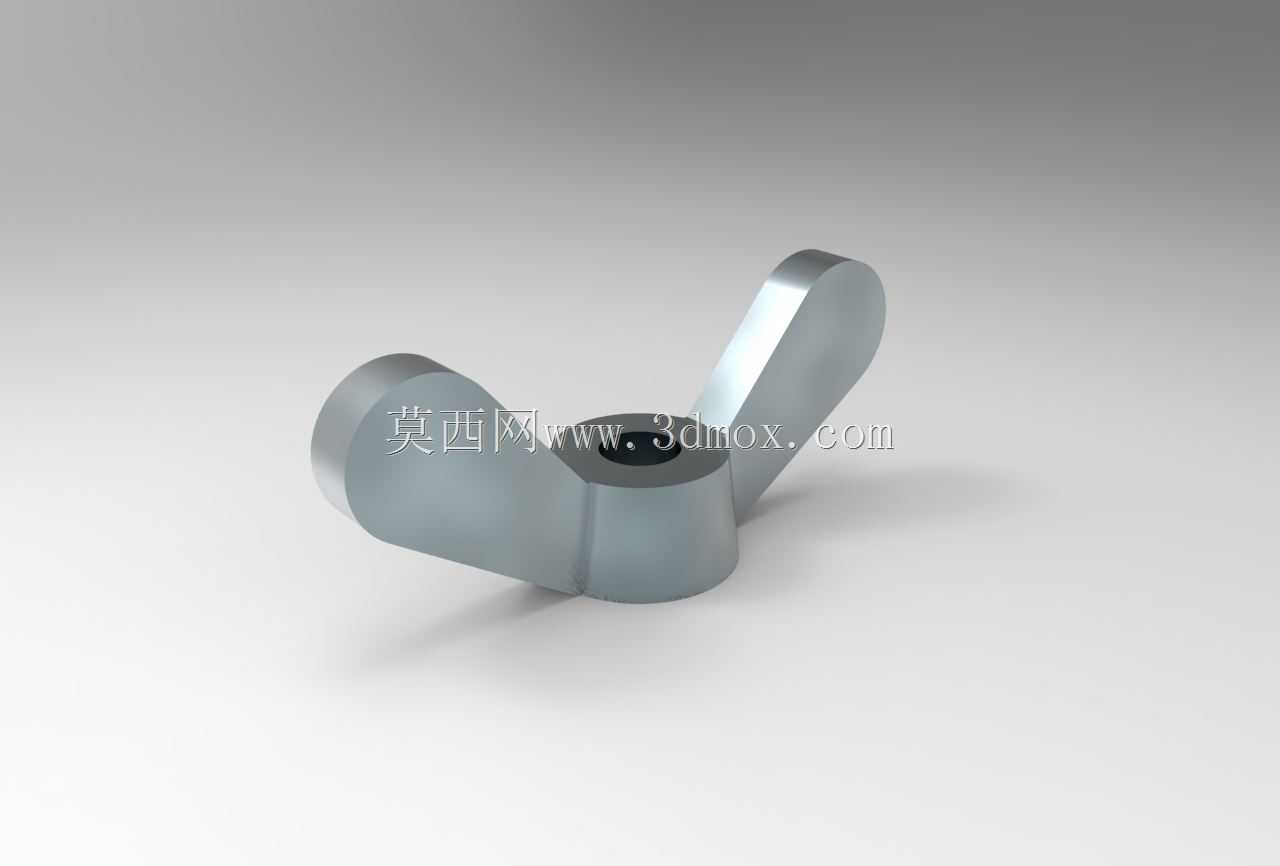

　　日常设备运维、小型工装调试场景里，经常会遇到需要频繁拆装、又不能借助扳手等工具的紧固需求，比如配电箱盖板固定、小型检测设备的快拆护罩、户外临时架设的轻型支架连接，这类场景下普通六角螺母需要配套扳手操作，在狭窄空间或者无工具场景下拆装效率极低，翼形螺母就是针对这类无需大扭矩、需手动快速拆装的连接场景设计的紧固件。这款翼形螺母的核心设计思路，是在常规带内螺纹的圆柱基体两侧，对称延伸出两个符合人体工学的翼状扳拧结构，不需要额外工具，操作人员直接用手指捏住两侧翼片就能施加拧动扭矩，完成螺纹副的锁紧与松开动作，大幅提升频繁拆装场景下的操作效率。从结构细节来看，中间的圆柱基体是核心承载部分，内部加工有标准公制内螺纹，可与对应规格的外螺纹螺栓、

　　螺柱配合实现紧固连接，基体的上下端面做了小倒角处理，既可以去除加工毛刺避免划手，也能在锁紧时让端面与被连接件表面更贴合，减少应力集中。两侧的翼片采用对称式流线型设计，边缘做了圆弧过渡，没有尖锐棱角，手动拧动时不会硌伤手指，翼片的厚度从根部到端部逐渐收薄，既保证了根部与基体连接的结构强度，避免拧动时翼片受力断裂，也让手指捏持时更贴合施力角度，不需要用太大的握力就能传递足够的拧动扭矩。从安装边界来看，这类翼形螺母的安装空间除了要预留中间螺纹配合的轴向空间外，还需要在基体径向两侧预留足够的翼片转动空间，避免翼片旋转过程中与周边结构发生干涉，设计选型时需要注意，翼片的外轮廓最大回转直径要小于安装位周边的避让空间尺寸，

　　同时要根据实际需要的锁紧扭矩选择对应规格的螺母，避免翼片长度不足导致手动施加的扭矩达不到锁紧要求，或是翼片过长导致安装空间不足。这类紧固件广泛应用在低压电气柜、小型实验设备、家具组装、自行车配件、户外露营装备等场景，相比普通六角螺母，它的核心优势就是无工具快速拆装，同时对称的翼片结构也能让拧动时的受力更均匀，不容易出现偏载滑牙的问题，在不需要大预紧力的连接场景下，实用性远高于常规标准螺母。建模过程中需要重点保证两侧翼片的对称度，避免翼片偏斜导致拧动时受力不均，同时内螺纹的精度要符合普通螺纹公差要求，保证与外螺纹件的配合顺畅，翼片与基体的连接位置要做圆角过渡，减少应力集中，提升零件的结构强度，避免反复拧动过程中出现翼片断裂的问题。
