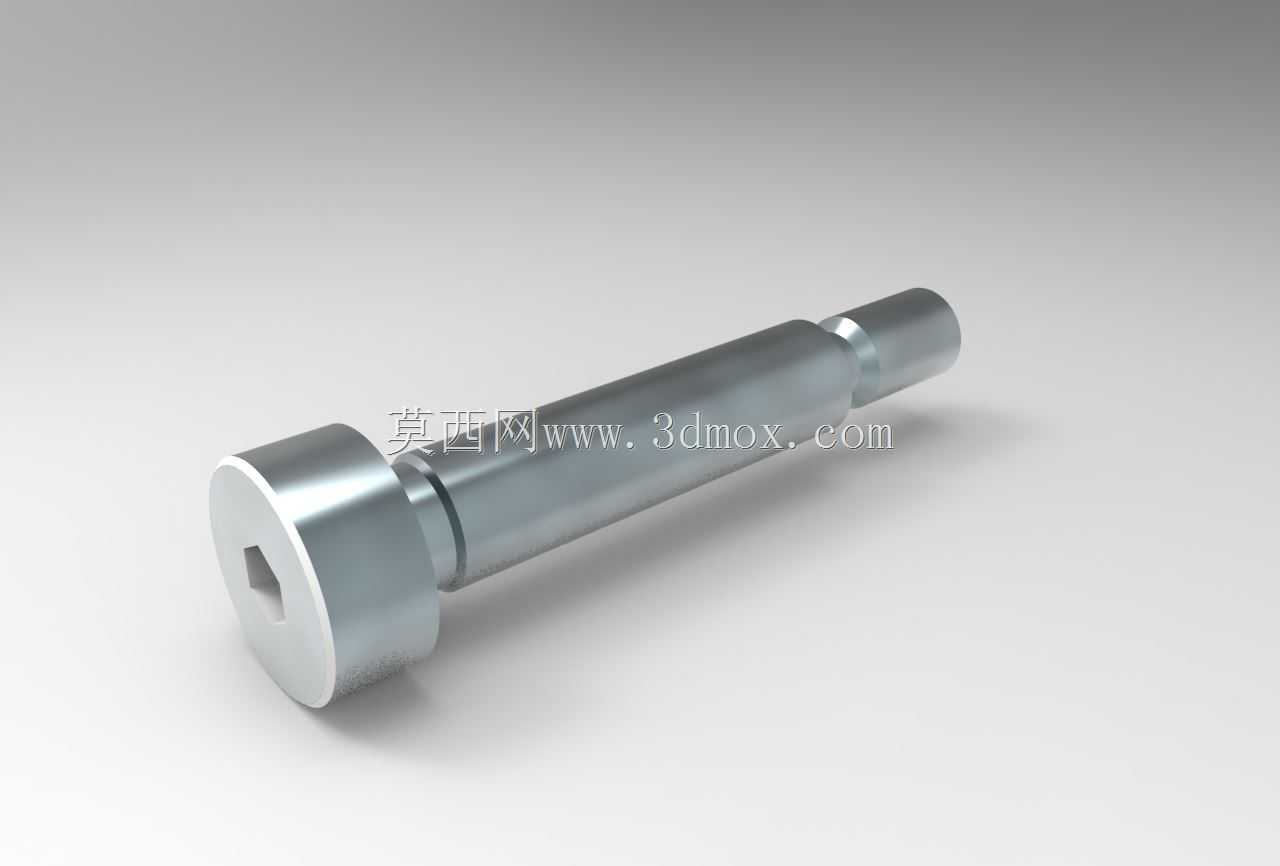

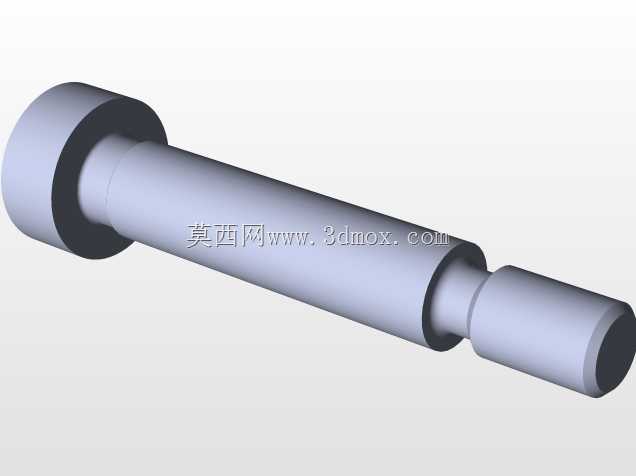

内六角圆柱头轴肩螺钉参数化配置模型

　　这款内六角轴肩螺钉的参数化配置模型，主要面向非标自动化设备、精密工装夹具、模具模组的紧固件选型与装配校核场景，在需要精准控制轴向定位间隙、承受横向剪切载荷的连接工位中应用广泛。不同于普通全螺纹内六角螺钉，该类螺钉的光轴轴肩段可作为定位基准使用，在叠层板件连接、滑动导轨副限位、旋转组件轴向固定等工况下，能避免螺纹咬合带来的装配精度偏差，同时光轴段的配合公差可控制在h7级别，满足精密装配的定位需求。设计过程中优先考虑了装配边界的兼容性，头部内六角驱动槽的深度参考通用内六角扳手的插入深度设定，避免拧紧过程中出现扳手滑脱、槽口拧花的问题；头部圆柱面与轴肩的过渡位置设置了合理的退刀槽与圆角，既避免热处理过程中出现应力集中开裂的问题，

　　也能保证装配时螺钉头部与被连接件表面完全贴合，不会出现因加工毛刺导致的装配间隙。轴肩段的长度可根据实际连接的板件总厚度进行配置调整，螺纹段长度则匹配对应规格的标准螺纹旋合深度要求，保证连接强度的同时避免螺纹末端过长干涉其他内部组件。从安装边界来看，螺钉头部的外径尺寸匹配对应规格的沉头孔加工参数，设计装配孔时可直接参考模型的头部外圆、厚度参数预留沉孔空间，无需额外核对标准件手册的尺寸偏差；光轴段与被连接件的安装孔推荐采用间隙配合或过渡配合，若用于定位场景可选用小间隙配合，兼顾装配便利性与定位精度。模型的参数化逻辑覆盖了不同公称直径、轴肩长度、螺纹长度的组合配置，在进行整机装配设计时，可直接调整参数生成对应规格的螺钉模型，

　　快速完成整机的BOM统计与装配干涉检查，无需逐个导入不同规格的标准件模型，能大幅提升结构设计阶段的工作效率。螺钉尾部的倒角采用常规45度导向倒角，方便装配时快速对准螺纹孔，降低跨部门装配过程中的对孔难度，适合批量装配的生产线使用场景。
