CR300重型旋转分度环可编程工作台结构

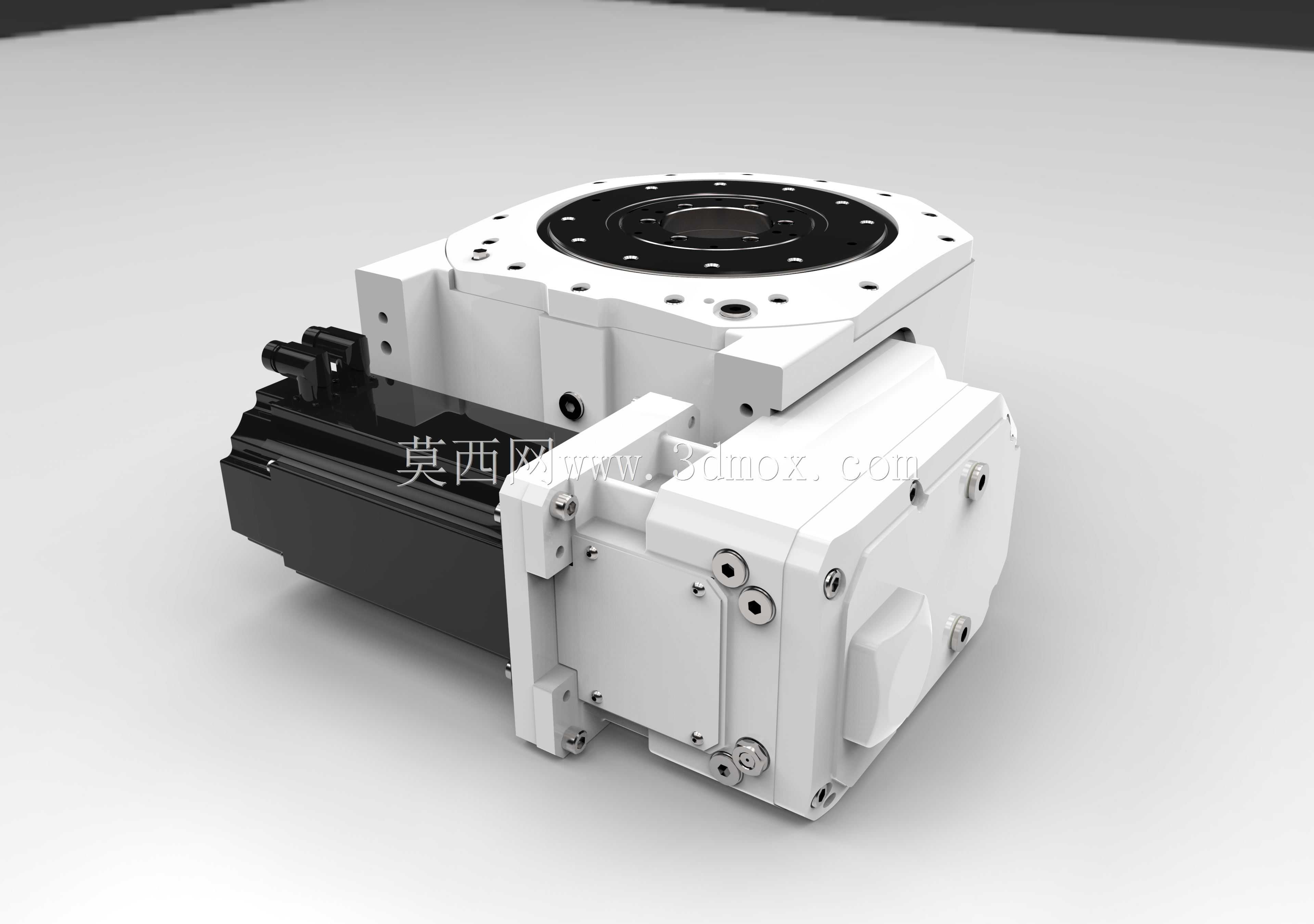

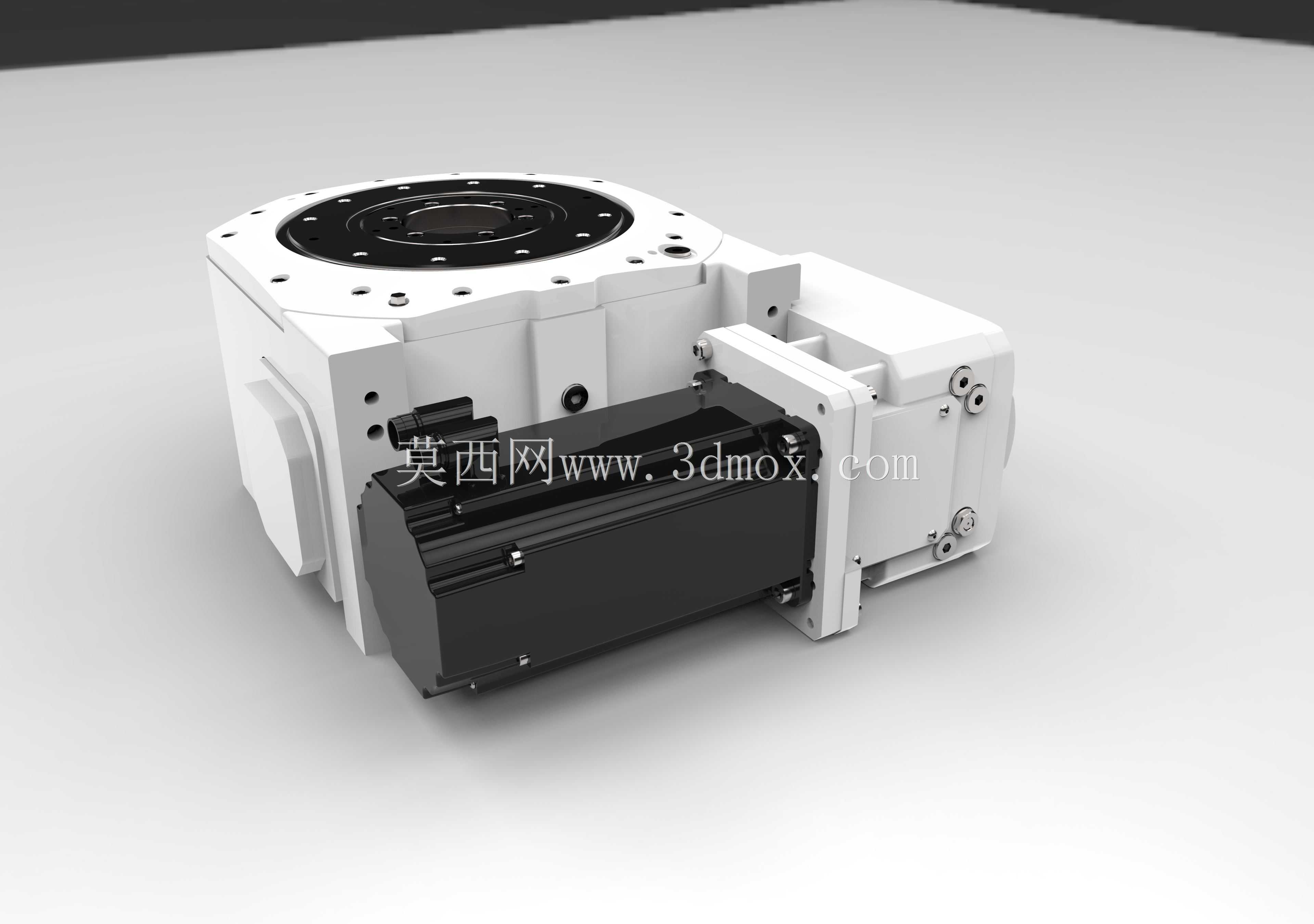

　　在重型自动化装配、多工位机床加工、大型零部件检测工位的布局中，大负载回转分度单元一直是工位流转的核心功能部件，CR300重型旋转分度环配套的可编程工作台，正是针对300mm规格台面的大负载分度需求设计的集成式转位单元。不同于轻型电动转台，这款分度单元将伺服驱动、减速机构、锁紧定位结构、输出法兰集成在一体式铸铝壳体内，省去了用户自行搭配驱动、减速、锁紧组件的装配调试环节，整套单元的安装边界经过紧凑化设计，侧向布置的驱动电机不会额外占用台面下方的垂直安装空间，对于设备内部安装空间局促的多工位专机来说，能有效降低机架的整体设计高度。从结构设计逻辑来看，该分度环的输出端采用大直径交叉滚子轴承作为回转支撑，可同时承受轴向载荷、径向倾覆力矩，

　　适配重型工件装夹后的偏载工况，避免转台在带载启停时出现回转间隙过大、台面颤动的问题。驱动侧采用集成式伺服减速模组，传动链的反向间隙经过预紧消除，配合可编程控制系统可实现任意角度的分度定位，既可以完成等分工位的间歇转位，也能适配非均匀角度的多工序加工工位需求，无需更换机械分度盘即可快速切换分度参数。在实际应用场景中，这类重型分度工作台常被用于汽车零部件压装专机、大型壳体多面加工夹具、自动化焊接工位的回转工装、重型产品的视觉检测回转台，相比传统的槽轮机构分度台，可编程的控制逻辑可适配多品种小批量的柔性生产需求，换型时仅需调整控制系统的分度参数即可完成工位切换，无需对机械结构进行拆装调整。安装接口方面，

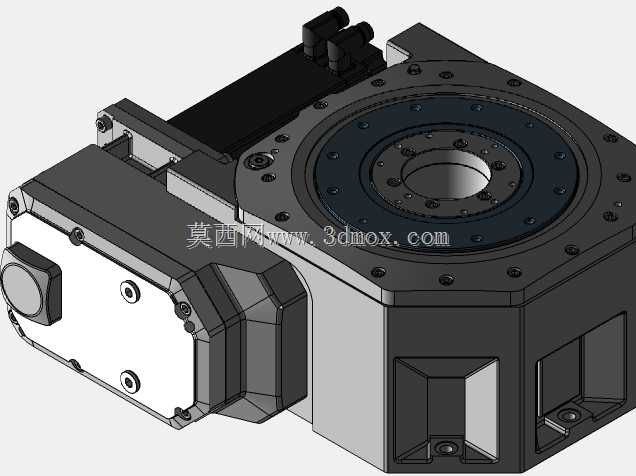

　　顶部输出法兰预留了标准的螺纹安装孔与定位止口，可直接适配通用工装夹具的安装基准，底部安装面设置了定位销孔与螺栓过孔，可直接固定在设备机架的安装基准面上，侧向的驱动单元输出轴与回转支撑的传动齿轮采用消隙结构设计，长期运行磨损后可通过调整结构补偿间隙，维持分度精度的稳定性。整套结构的壳体采用一体化铸造成型后做精密加工，各安装面的形位公差控制在装配要求范围内，既保证了内部传动组件的装配同轴度，也能为整套单元提供足够的结构刚性，承受重型工件装夹、加工过程中的切削力与压装冲击力，避免壳体变形影响传动精度。
