半自动刀具预调设置工作站结构设计

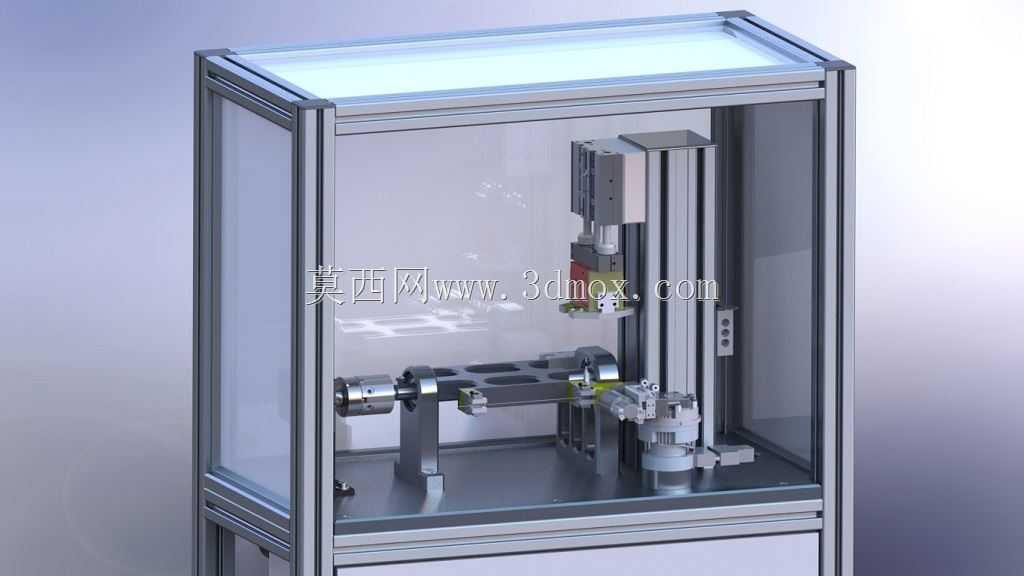

　　这款半自动刀具设置站主要面向机加工车间的刀具预调作业场景，在数控加工、批量零件生产的工序前置环节中，承担刀具安装后的尺寸校准、工位预调功能，可替代传统人工手持对刀的粗放作业模式，减少刀具上机后的调整停机时长，适配加工中心、数控车床等常用机加工设备的刀柄装夹预调需求。设备整体采用工业铝型材搭建封闭式机架，外嵌透明亚克力防护板，既能够阻隔作业过程中可能出现的工装碎屑飞溅，也方便操作人员实时观察内部调刀动作状态，机架底部预留可调脚轮安装位，可根据车间布局灵活调整摆放位置，整体安装边界控制在小型工位设备范畴，无需额外预埋地基，可直接放置于车间工具室或机床旁的辅助工位区域。设备的动作执行单元采用标准气缸搭配旋转执行器的组合方案，

　　摒弃了复杂的多轴伺服结构，在满足半自动调刀作业精度要求的前提下，大幅降低了设备的制造成本与后期维护难度，其中直线气缸负责刀具装夹工位的进给与定位动作，旋转执行器则带动刀具夹持组件完成周向角度调整，配合侧边的定位夹具可实现不同规格刀柄的快速装夹固定，夹具的夹持行程预留了足够的调节余量，可覆盖车间常用的BT、HSK等主流刀柄规格，无需频繁更换夹头配件。从设计思路层面，这款设备优先考虑了一线操作的实用性，操作按钮集中布置在机架前部的人体工学高度位置，操作人员无需俯身或抬手即可完成全部操作动作，内部的气动管路全部沿铝型材槽道内嵌布置，避免管路外露造成的积尘、磕碰损坏问题，各执行部件的安装位置均预留了检修间隙，后期更换气缸密封件、

　　调整夹具位置时无需完全拆解机架，可直接通过防护板的预留检修口完成维护作业。设备的作业台面采用加厚钢板研磨处理，平面度控制在工装作业要求的公差范围内，可保证刀具放置、测量基准的一致性，台面四周设计有集屑槽，可收集调刀过程中掉落的刀柄碎屑、防锈油残留，日常清理时只需擦拭台面即可完成工位整理。在实际应用中，该设备可配合刀具测量块完成刀具伸出长度、刀尖角度的预校准，预调完成的刀具可直接上机安装使用，能够将单把刀具的上机调整时间压缩六成以上，尤其适配多品种小批量的生产场景，可有效减少机床的待机等待时间，同时封闭式的机架结构也能避免无关人员触碰作业中的运动部件，满足车间作业的安全防护要求。
