汽车悬挂式油门踏板结构设计方案

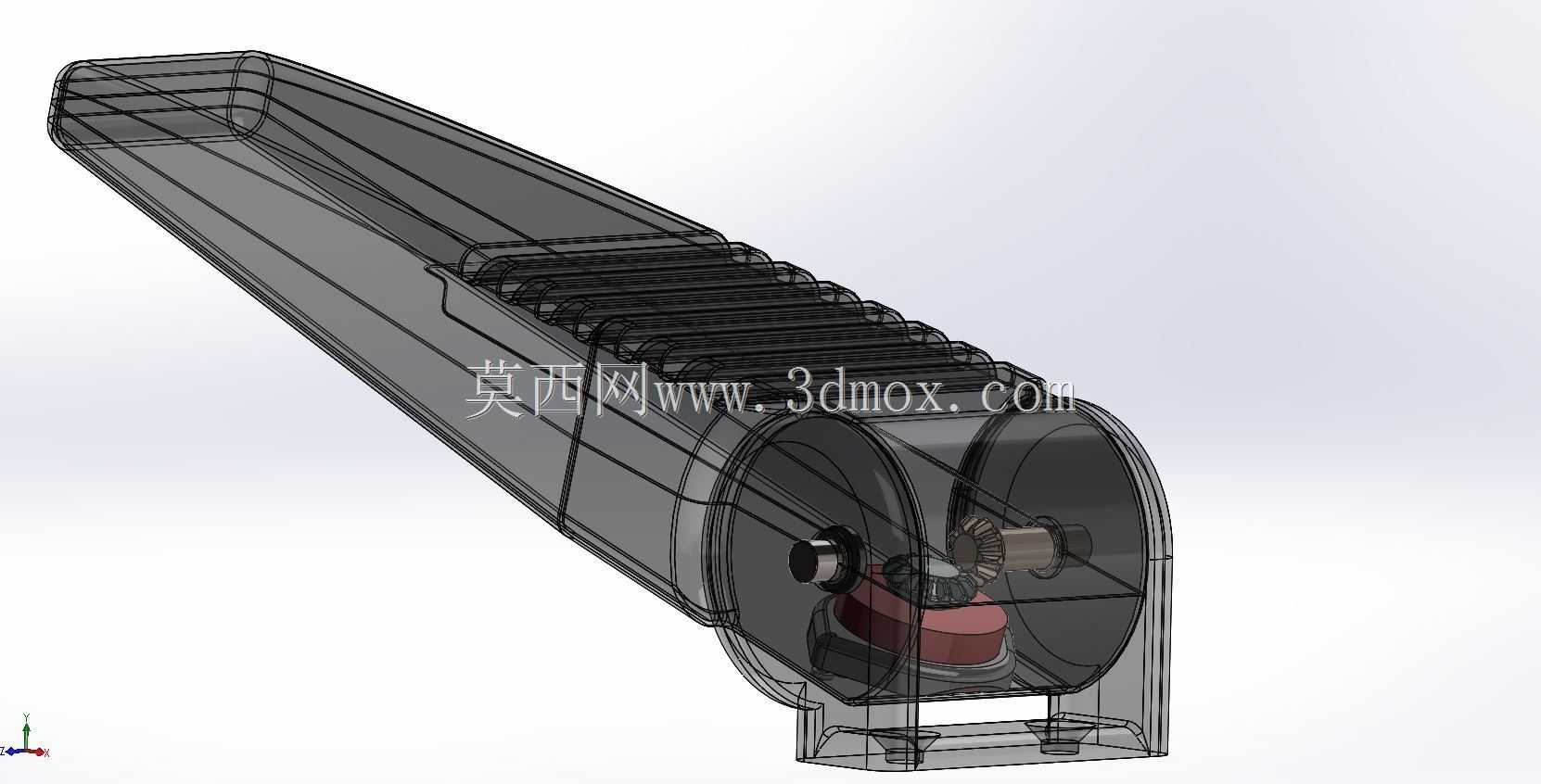

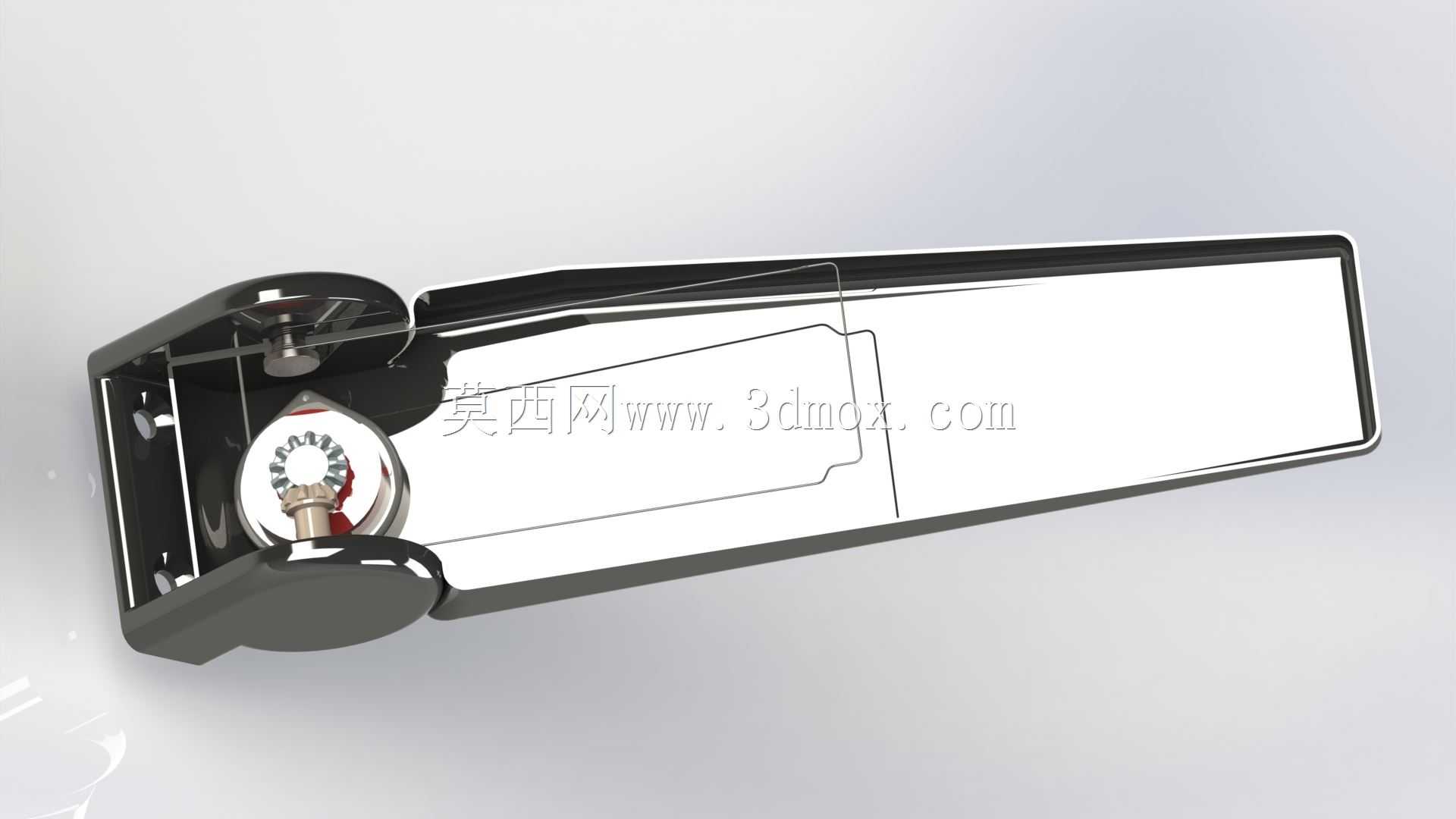

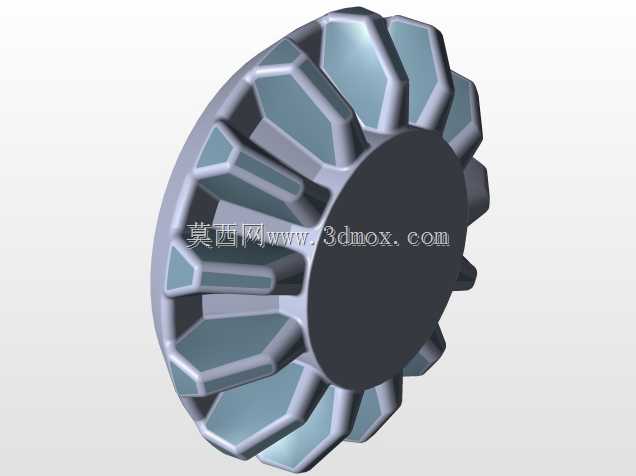

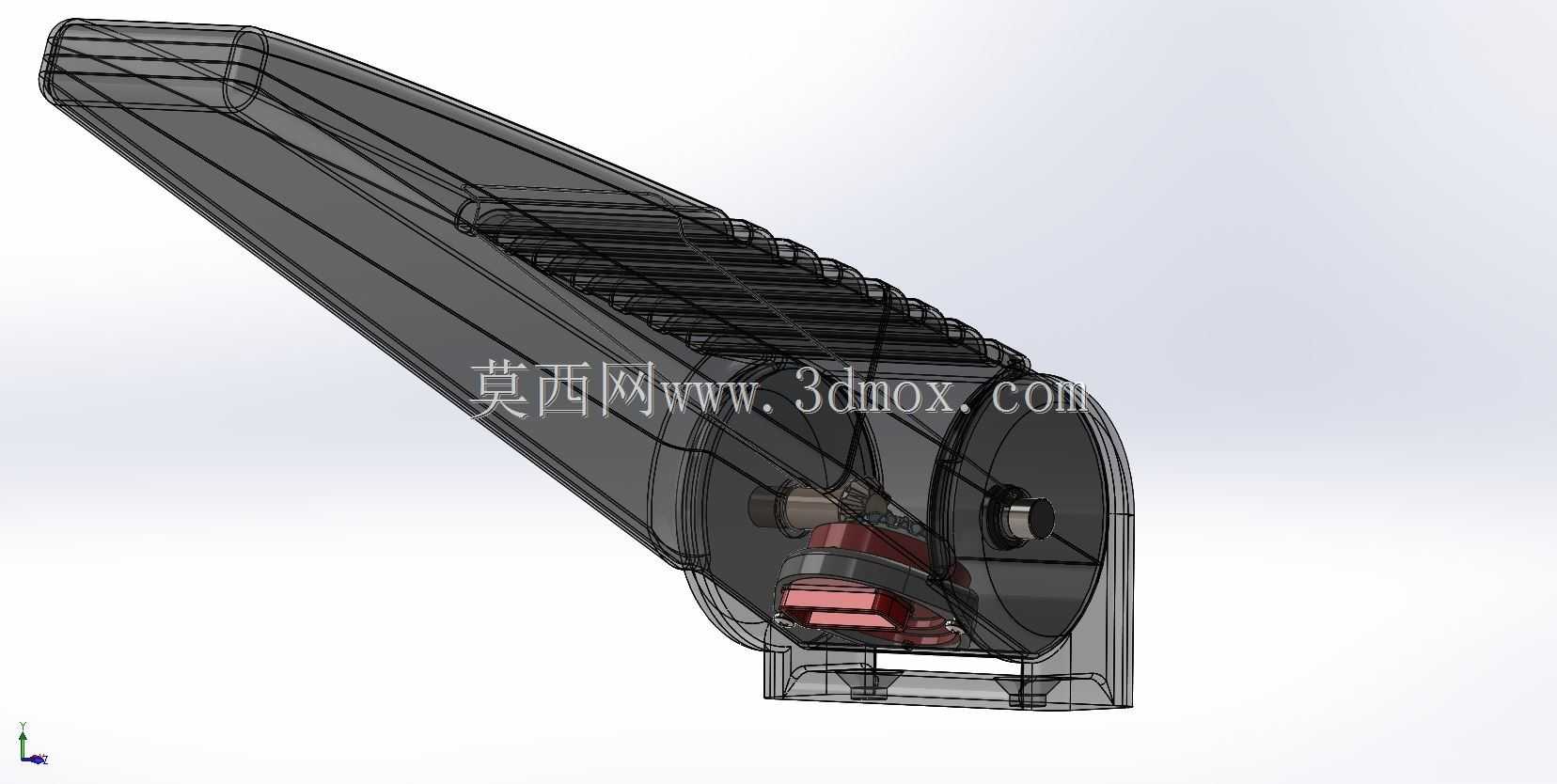

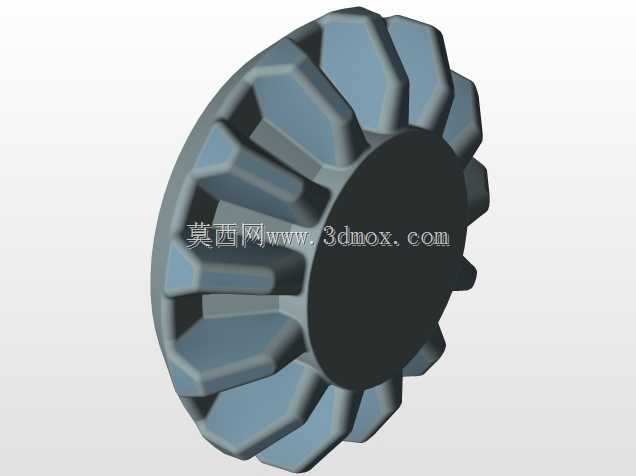

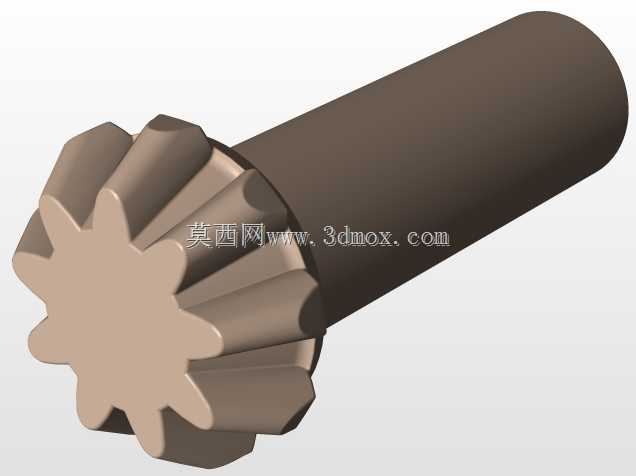

　　该油门踏板结构主要适配乘用车辆驾驶舱操控场景，是驾驶员控制发动机节气门开度、实现动力输出调节的核心人机交互部件，直接关联驾驶操作的脚感反馈、操控精度与行车安全。从结构传动逻辑来看，踏板的角度信号采集依靠一对伞齿轮完成传动，其中水平布置的齿轮为固定安装基准，旋转齿轮随踏板臂的踩踏动作同步转动，将踏板的角位移传递至后端的旋转传感器，这种齿轮传动的信号采集方式相比传统接触式电位器，能有效减少长期踩踏带来的接触磨损，提升信号输出的稳定性与使用寿命。踏板的回位功能依靠内置的扭转弹簧实现，弹簧在踏板被踩下时持续储存扭转力矩，当驾驶员松开踏板时，弹簧力矩带动踏板臂自动回位至初始怠速位置，弹簧的刚度参数经过匹配调校，既能保证踩踏过程的线性力反馈，

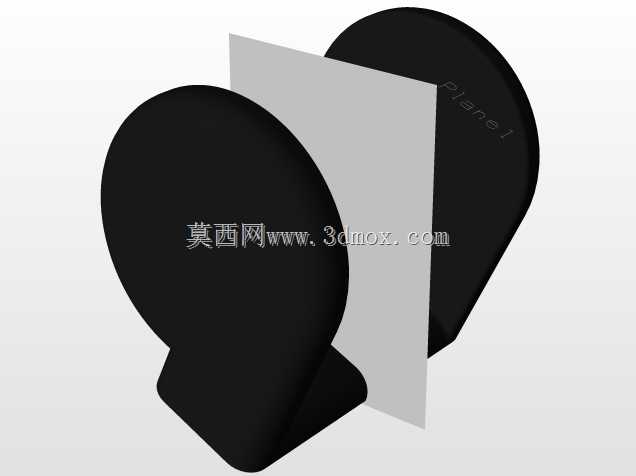

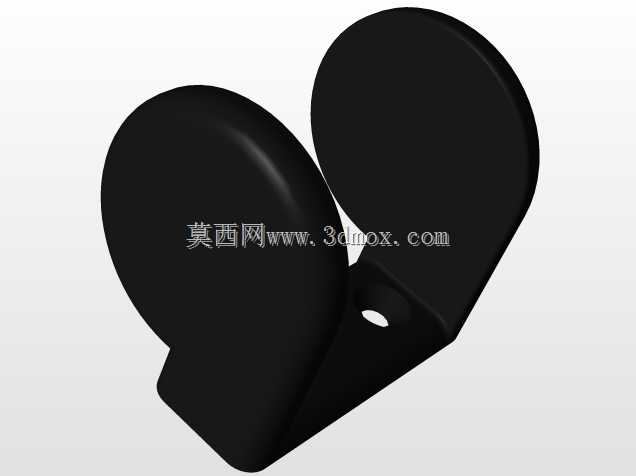

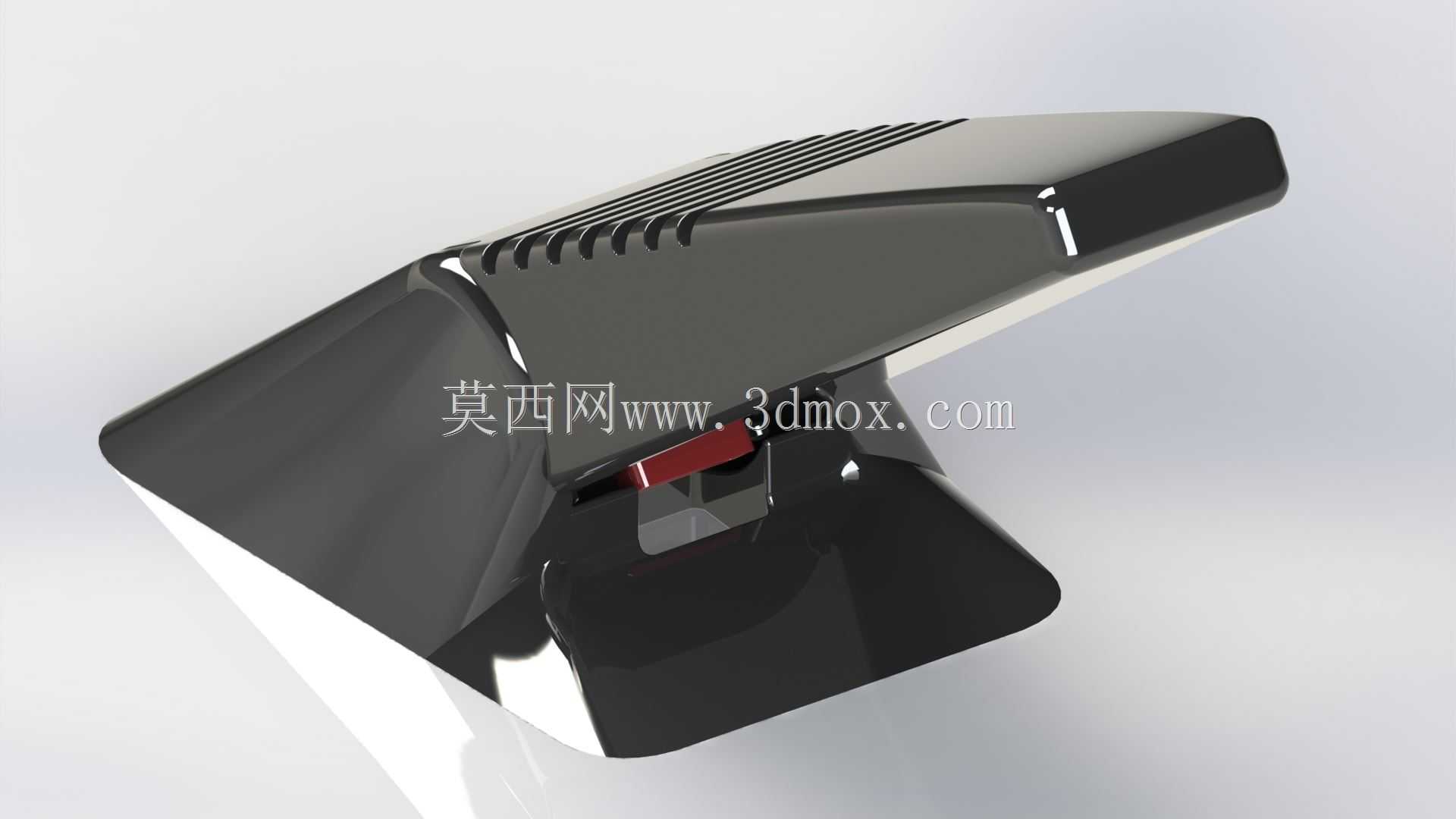

　　避免脚感过轻导致的误操作，也不会因刚度过大增加长途驾驶的脚部疲劳。结构设计上充分考虑整车安装的空间适配性，踏板底座可根据不同车型的地板造型做嵌入式安装，允许部分结构沉入地板钣金下方，能有效压缩驾驶舱内的突出占用空间，避免与周边的地毯、内饰护板、制动踏板产生运动干涉。整体踏板臂采用轻量化的构型设计，在保证踩踏强度、抗长期疲劳载荷的前提下尽可能减少结构冗余重量，适合批量注塑或压型加工，生产工艺性较好，不需要复杂的多工序拼接装配。配套设计的改进型脚垫结构，可在踏板底座与驾驶舱地板之间形成稳定的支撑过渡，既可以隔绝地板传递的振动，提升踩踏时的脚感舒适度，也能避免长期踩踏导致的底座周边地毯凹陷变形，保证踏板的安装位置精度。

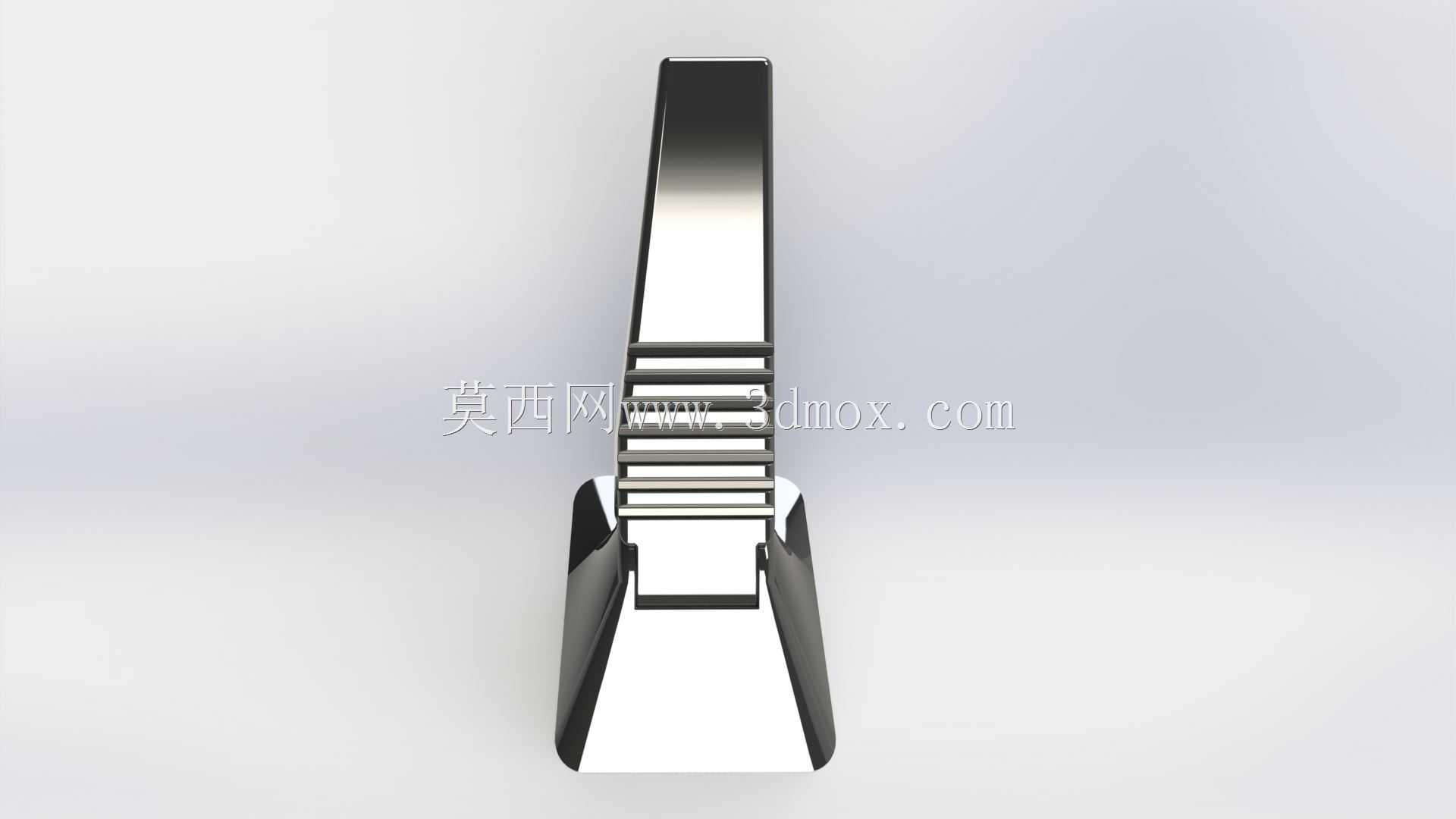

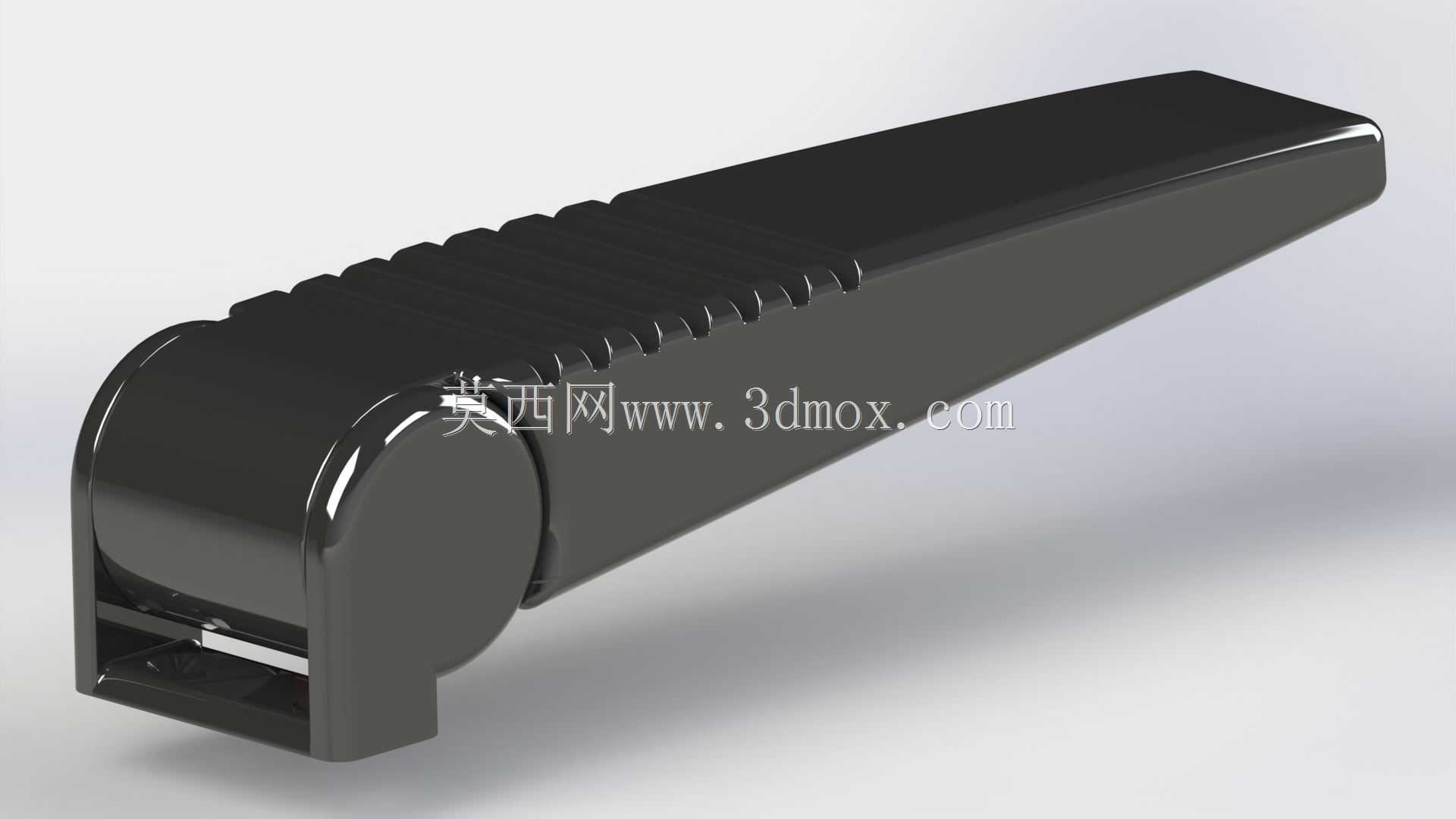

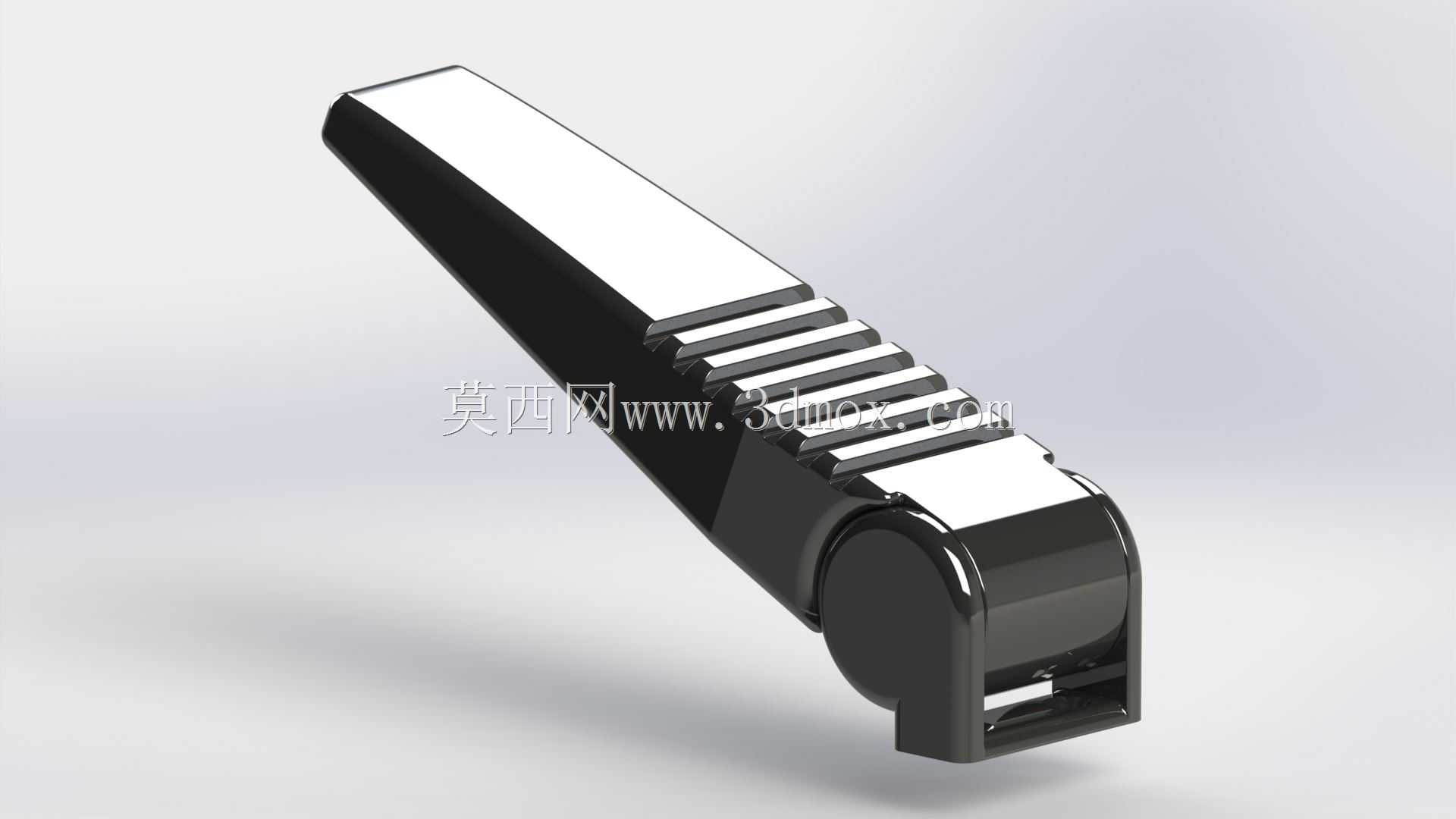

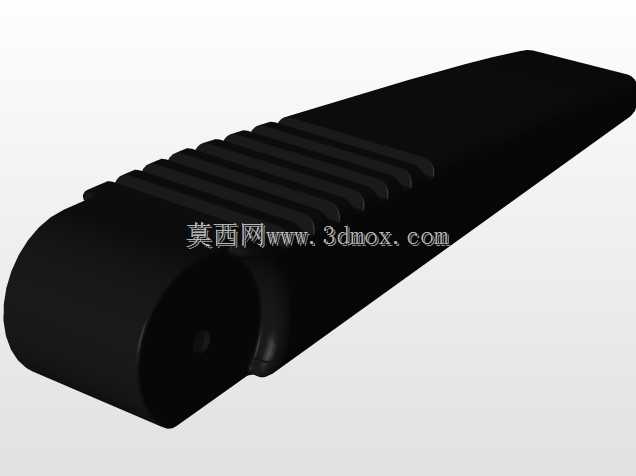

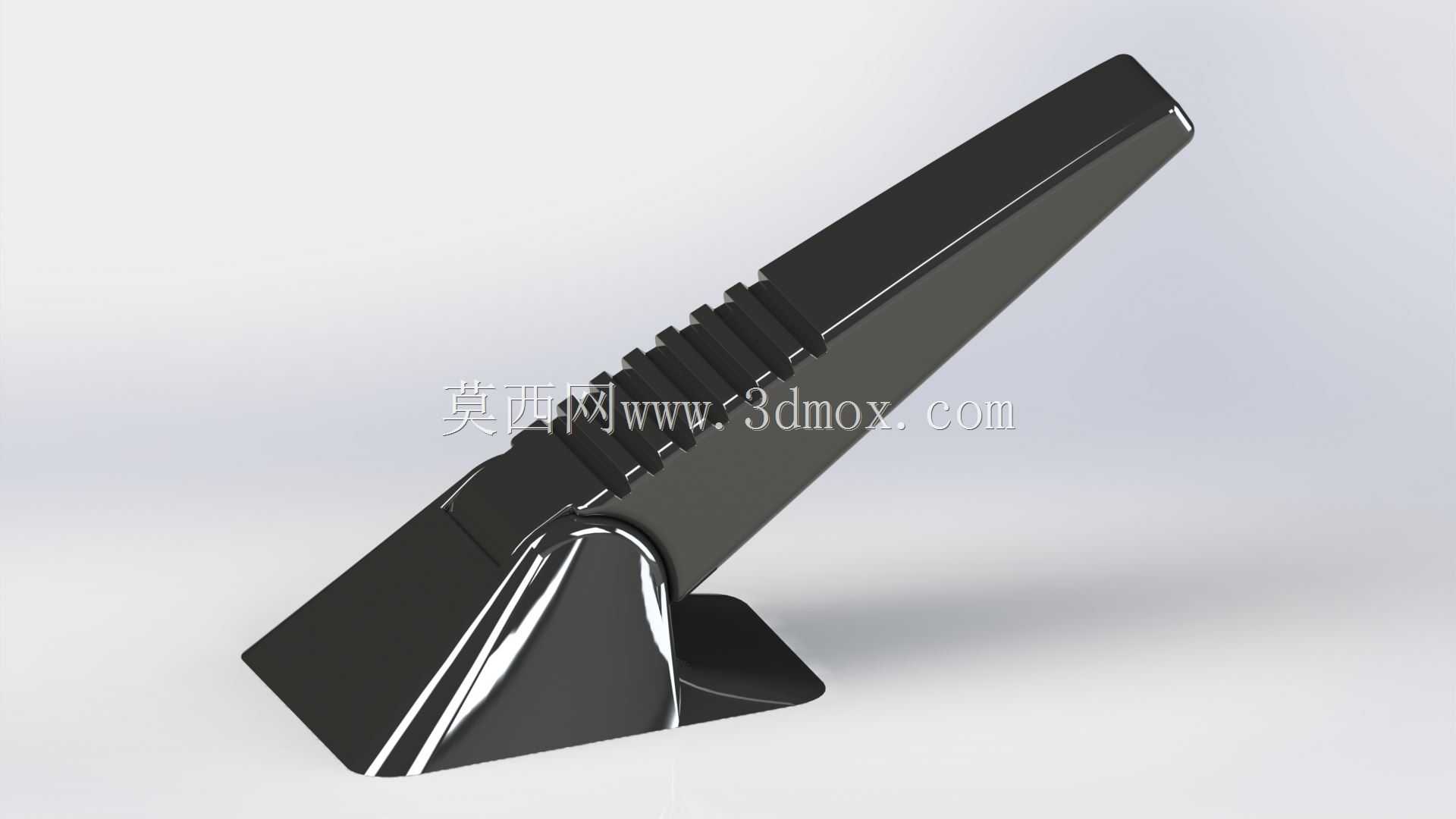

　　踏板臂表面设置有连续的防滑凸起结构，能增大与驾驶员鞋底的接触摩擦力，即使鞋底沾有少量水渍或灰尘，也能保证踩踏过程中不会出现打滑偏移，操作面的倾斜角度经过人机工程校核，匹配正常驾驶坐姿下的脚踝活动角度范围，减少频繁操作带来的脚踝劳损。
