巴哈赛车正视角防滚架框架结构设计

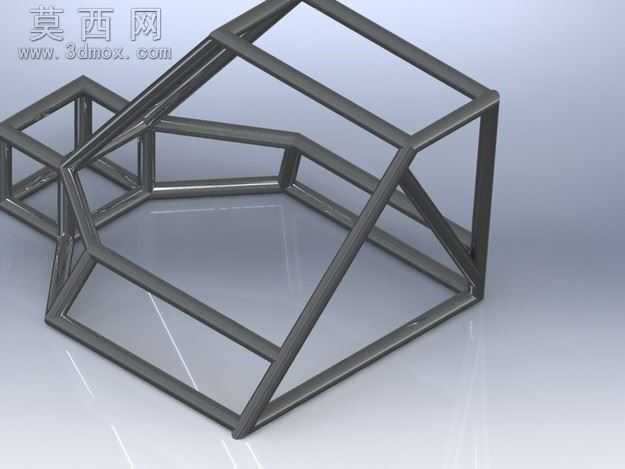

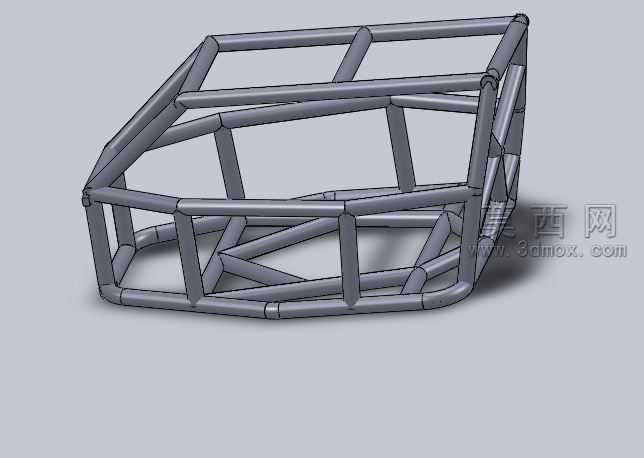

本作品为巴哈越野赛车的防滚架框架三维设计，采用正视角呈现整体结构布局，建模阶段以管状型材的空间拼接逻辑为核心，先通过三维草绘确定各管件的空间走向与连接节点坐标，严格遵循巴哈赛事防滚架的结构强度规范，对驾驶舱环绕区域、前部碰撞溃缩引导区、顶部承压区的管件排布做了针对性优化。建模过程中对每一段管件做了统一的外径与壁厚参数设定，所有管件衔接处采用相贯线切割适配的连接处理，避免出现结构应力集中的锐角衔接，保证焊接装配时的贴合精度。渲染阶段采用哑光金属材质模拟铬钼钢管的真实质感，搭配浅灰色纯色背景突出框架本身的空间结构，通过柔和的环境光打亮管件的轮廓转折，清晰呈现每一处斜向支撑、横向加强筋的排布位置，直观展示框架的受力传递路径。设计思路上，该防滚架以保障驾驶舱成员安全为核心目标，前部采用多段斜向管件构成碰撞吸能结构，能够在正面撞击时通过管件的有序变形吸收冲击能量；驾驶舱区域形成闭合的环绕式笼型结构，顶部设置多道横向与斜向支撑，满足车辆翻滚时的顶部承压要求；侧部的交叉支撑结构则强化了车架的抗侧扭刚度，应对越野工况下的持续交变载荷。整体框架在满足赛事安全标准的前提下，尽可能优化管件排布减少冗余结构，兼顾结构强度与轻量化需求，所有管件的连接节点都做了圆弧过渡处理，既符合实际焊接加工的工艺要求，也能有效降低应力集中系数，提升车架整体的疲劳寿命，可直接用于后续的整车总装布局设计、有限元强度仿真分析以及加工图纸的输出。
