100W空气预热被釉线绕电阻器三维模型

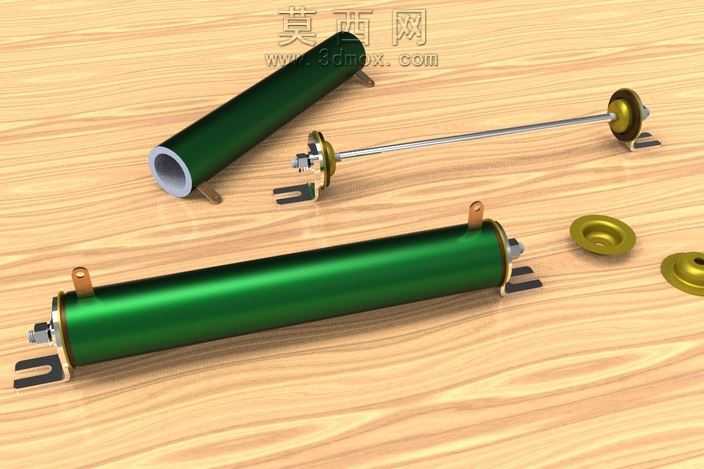

本模型为100W功率等级的C5-35B型空气预热被釉线绕电阻器，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循该类电阻的实际生产尺寸规范，对所有组成部件进行独立建模后完成装配约束，完整呈现产品的装配逻辑与结构细节。模型主体的电阻瓷管部分，采用圆柱实体建模搭配薄壁抽壳特征完成，还原瓷管中空的绝缘结构，表面赋予高光泽深绿色被釉材质，通过调整材质的粗糙度、反射率参数，模拟高温釉面光滑致密、带有温润反光的真实质感，还原被釉层防潮、耐热的外观特征。内部的电阻丝绕制结构，采用螺旋扫描特征完成建模，精准还原合金电阻丝在瓷管表面均匀绕制的排布形态，金属电阻丝赋予亮银色金属材质，添加细微的表面拉丝纹理，体现合金电阻丝的导电金属质感。两端的金属端盖与安装支架部分，采用拉伸、切除、折弯等钣金与实体建模特征组合完成，还原端盖压接瓷管的装配结构，以及带安装孔的固定支脚的折弯形态，金属部件分别赋予黄铜镀金与镀锌钢材材质，区分不同金属部件的表面处理效果，黄铜端盖调整材质色泽呈现暖金色金属光泽，安装支架赋予哑光镀锌质感，还原五金件的真实表面状态。模型同时制作了拆解展示状态，将瓷管、端盖、电阻丝、固定支架、接线端子等部件沿装配轴线方向错位排布，清晰展示各部件的装配关系与结构组成，方便理解该电阻的内部构造。接线端子部分还原了带接线孔的铜质端子结构，端子表面做了细微的倒角处理，避免尖锐棱角，还原实际产品的工艺细节。渲染阶段采用暖调木质工作台作为展示背景，搭配柔和的三点布光方案，主光从侧上方打亮电阻主体，突出釉面的反光与金属部件的质感，辅光补充暗部细节避免阴影死黑，轮廓光勾勒产品边缘提升立体感，整体渲染效果真实细腻，既完整呈现产品的外观形态，也清晰展示内部结构与装配逻辑，可用于电气元件教学演示、产品选型展示、电气设备装配模拟等场景。建模过程中对所有配合面做了公差适配的细节处理，还原实际产品的装配间隙，保证模型结构符合真实生产的工艺要求，无结构干涉问题。
