多铰接孔机械连接支座结构设计

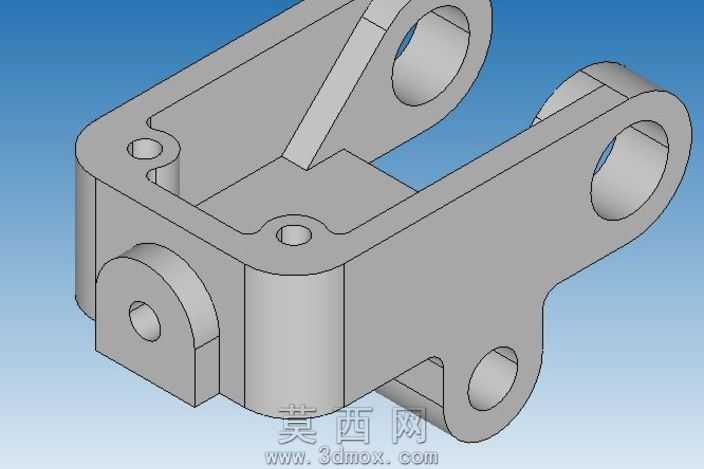

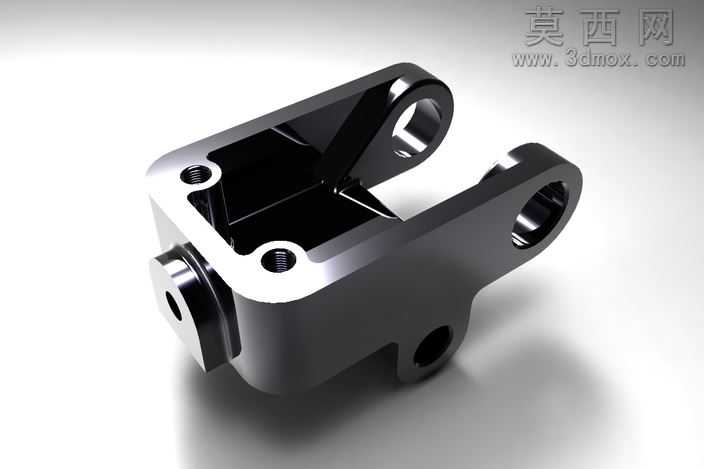

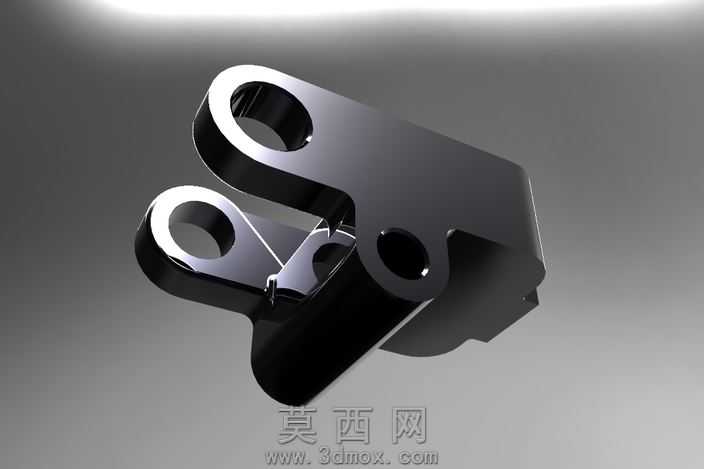

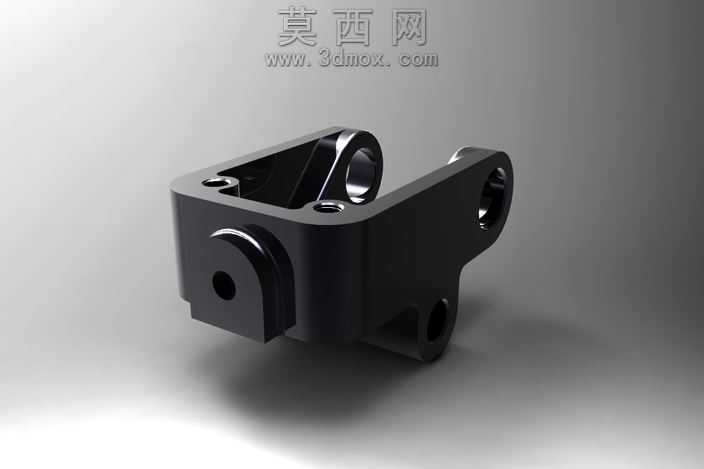

本作品为机械传动系统中的连接支座类零件，采用三维参数化建模方式完成整体结构设计，建模过程中以零件实际装配功能需求为核心导向，先通过草图绘制勾勒出零件的整体外轮廓，精准定位各个安装孔、铰接孔的相对位置，再通过拉伸、切除、圆角等基础特征操作逐步构建实体结构，针对零件上的加强筋结构，采用筋特征快速生成，同时严格控制筋板的厚度与倾斜角度，在保证结构强度的前提下尽可能降低零件整体重量。建模全程遵循机械设计的公差配合要求，对各个铰接孔的内径、安装沉孔的深度与孔径、零件各壁面的厚度都做了精准的参数化约束，方便后续根据实际装配需求快速调整尺寸参数。渲染阶段采用哑光金属材质模拟实际铸钢零件的表面质感，通过环境光与定向光源的组合打光，清晰呈现零件各个面的结构转折、孔位分布与加强筋的布局，避免阴影遮挡关键结构细节。从结构设计来看，该零件设置了多组不同朝向的铰接通孔，可同时与多个方向的传动杆件形成铰接配合，实现多自由度的动力传递与运动限位；底座位置设置的两个沉头安装孔，可通过螺栓将支座整体固定在设备基体上，保证安装后的结构稳定性；零件腔体内部设置的斜向加强筋，连接了支座的两个主要受力臂，可有效抵消铰接部位传递的交变载荷，避免零件长期受力出现形变开裂；零件的所有棱边都做了圆角过渡处理，既可以消除机加工后的应力集中问题，也能去除锐边提升装配过程的安全性。设计思路上以功能实现为核心，摒弃了多余的装饰性结构，所有结构特征都服务于零件的连接、支撑、传动限位功能，整体结构紧凑，受力路径清晰，既满足了机械装配的功能需求，也兼顾了零件加工的工艺性，适合采用铸造成型后再做孔位精加工的工艺路线生产，可广泛应用于各类需要多杆件铰接连接的机械传动场景中。
