螺旋镂空式传动滚筒结构设计

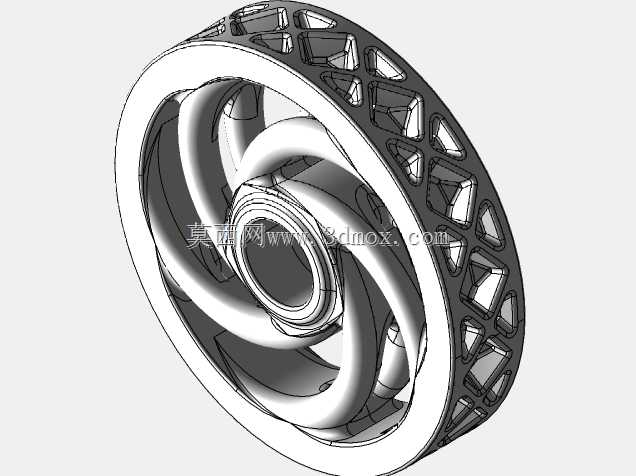

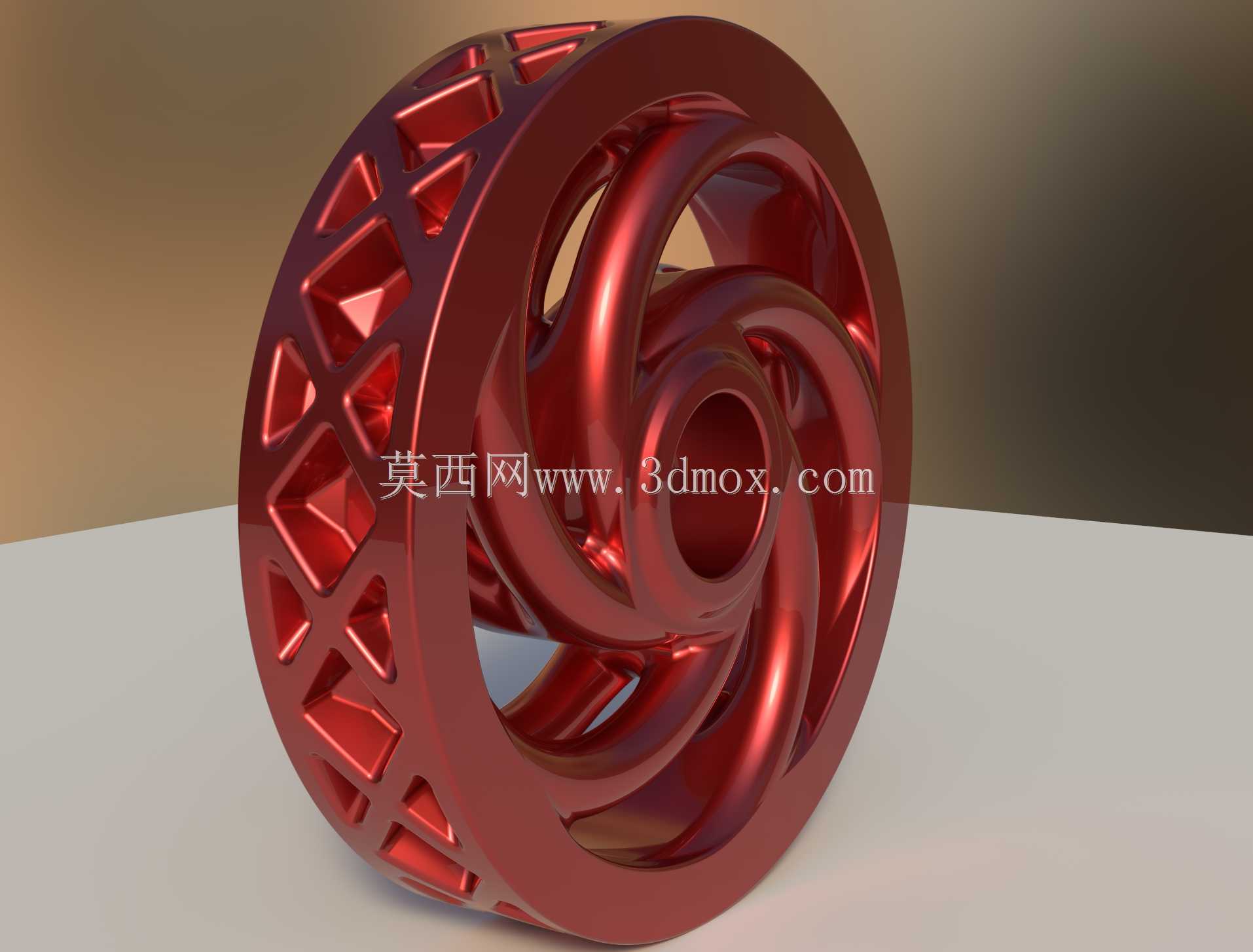

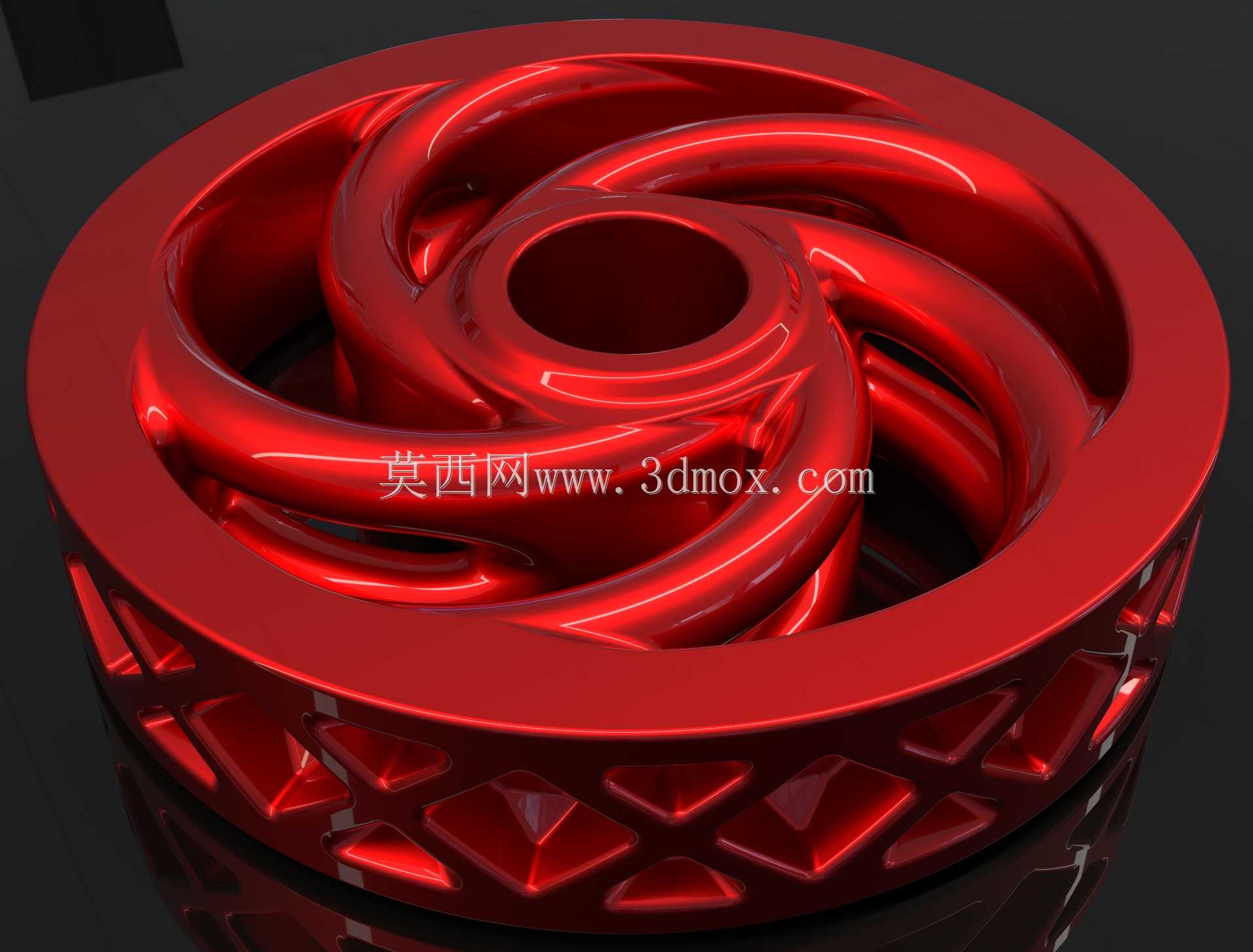

　　这款滚筒结构在设计之初就瞄准了两类核心应用场景，一类是轻型皮带输送线的从动端辊轮，另一类是家具领域的滑动导向滑轮，在做结构方案时没有沿用传统实心辊或者直辐条轮毂的常规思路，而是把流体力学里常见的螺旋流道形态融入了轮毂支撑结构，同时在外圈支撑面下方做了菱形镂空的轻量化处理。从安装边界来看，中心通孔的尺寸是按照常规轻型传动轴的配合公差设计的，可直接适配直径匹配的光轴，不需要额外做轴套改制，滚筒的轴向宽度控制在适配窄幅皮带与家具滑动轨道的区间内，外径尺寸经过反复校核，既保证了皮带传动时的包角足够，不会出现打滑丢转的问题，也不会因为外径过大导致家具安装时突出柜体表面影响外观。从功能特性上看，螺旋形态的辐条结构并非单纯为了造型美观，

　　这种连续的曲面支撑相比直辐条，能在承受径向载荷时把应力均匀分散到整个轮毂圆周上，不会出现直辐条结构常见的应力集中点，在长期承受交变载荷的工况下，结构疲劳寿命比同重量的直辐条滚筒高出不少；而外圈下方的菱形镂空结构，是在保证外圈圆柱面圆度、刚度满足使用要求的前提下，尽可能去除了非受力区域的多余材料，整体重量比同尺寸实心滚筒降低近四成，不仅降低了传动时的转动惯量，让皮带线启停更顺畅，也减少了家具滑动部件的整体自重，推拉时更省力。在实际选型适配时，做皮带传动应用可搭配深沟球轴承安装在两端轴颈位置，适合输送轻量小件物料的轻型输送机，比如电子元件组装线、小型包装输送台这类对辊轮运行平稳度有要求的场景；用在家具领域时，可直接作为推拉门、

　　抽屉的导向滑轮，螺旋结构的阻尼特性还能避免滑动时出现卡顿、异响的问题，镂空结构也不容易积攒灰尘碎屑，长期使用不需要频繁清理维护。整个结构的曲面过渡都做了圆角处理，没有尖锐的棱角，不管是加工时的 CNC 走刀，还是后续做表面喷涂、氧化处理，都不会出现应力开裂或者涂层堆积的问题，建模时所有曲面都是连续G2过渡，能直接导出用于数控加工或者3D打印打样验证，不需要额外做几何修复。
