长条形集成LED照明模组结构设计

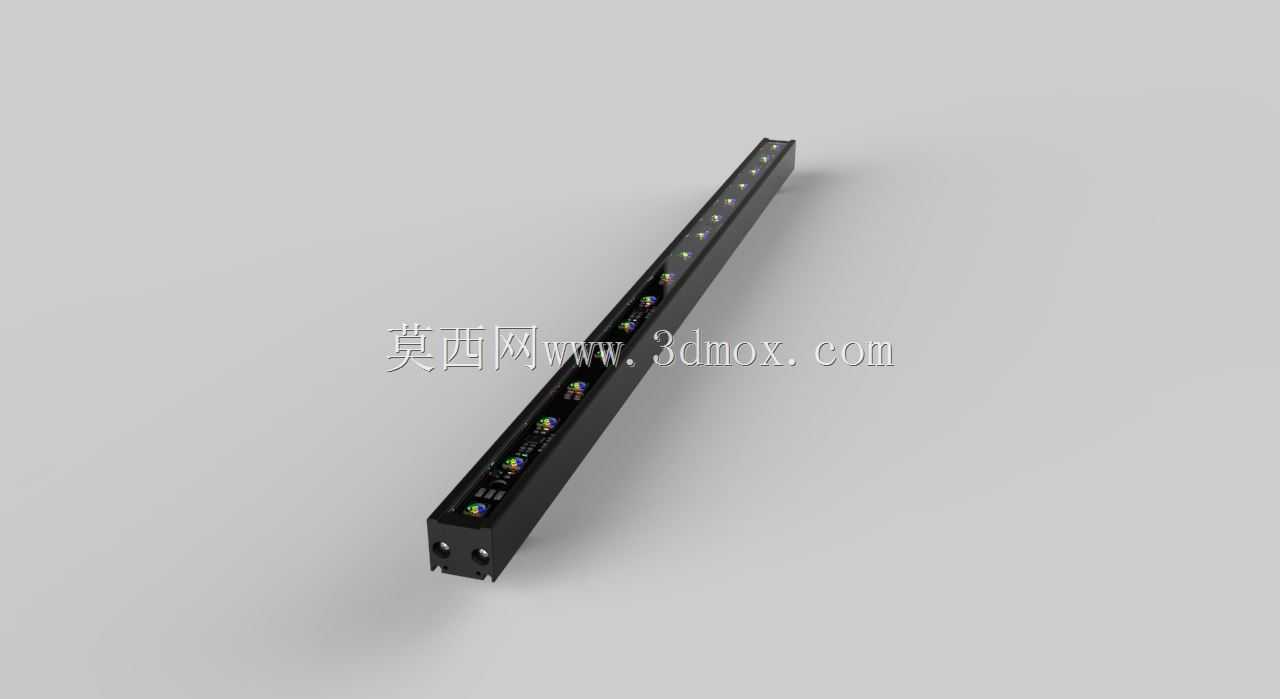

　　这款长条形集成LED结构件，主要面向工业设备工位照明、自动化产线线性补光、机柜内部照明这类对安装空间有狭长要求的场景，区别于普通民用LED灯条，整体结构做了工业级的刚性强化，外壳采用一体化拉伸成型的槽型结构，侧壁厚度均匀控制在1.2mm，既保证整根灯体的直线度，也能在1.2米的单段长度下避免中部下垂变形，满足设备上长距离无断点照明的安装需求。从结构设计逻辑来看，灯体槽腔内部预留了光源板安装位、驱动电路容纳腔以及走线槽，光源采用等间距阵列排布的方式，单颗LED的配光角度经过匹配调整，相邻光源的光斑在照射面形成均匀重叠，不会出现常规灯条常见的明暗相间斑马纹，适配设备操作面需要无阴影照明的使用要求。灯体两端设计了嵌入式端盖结构，

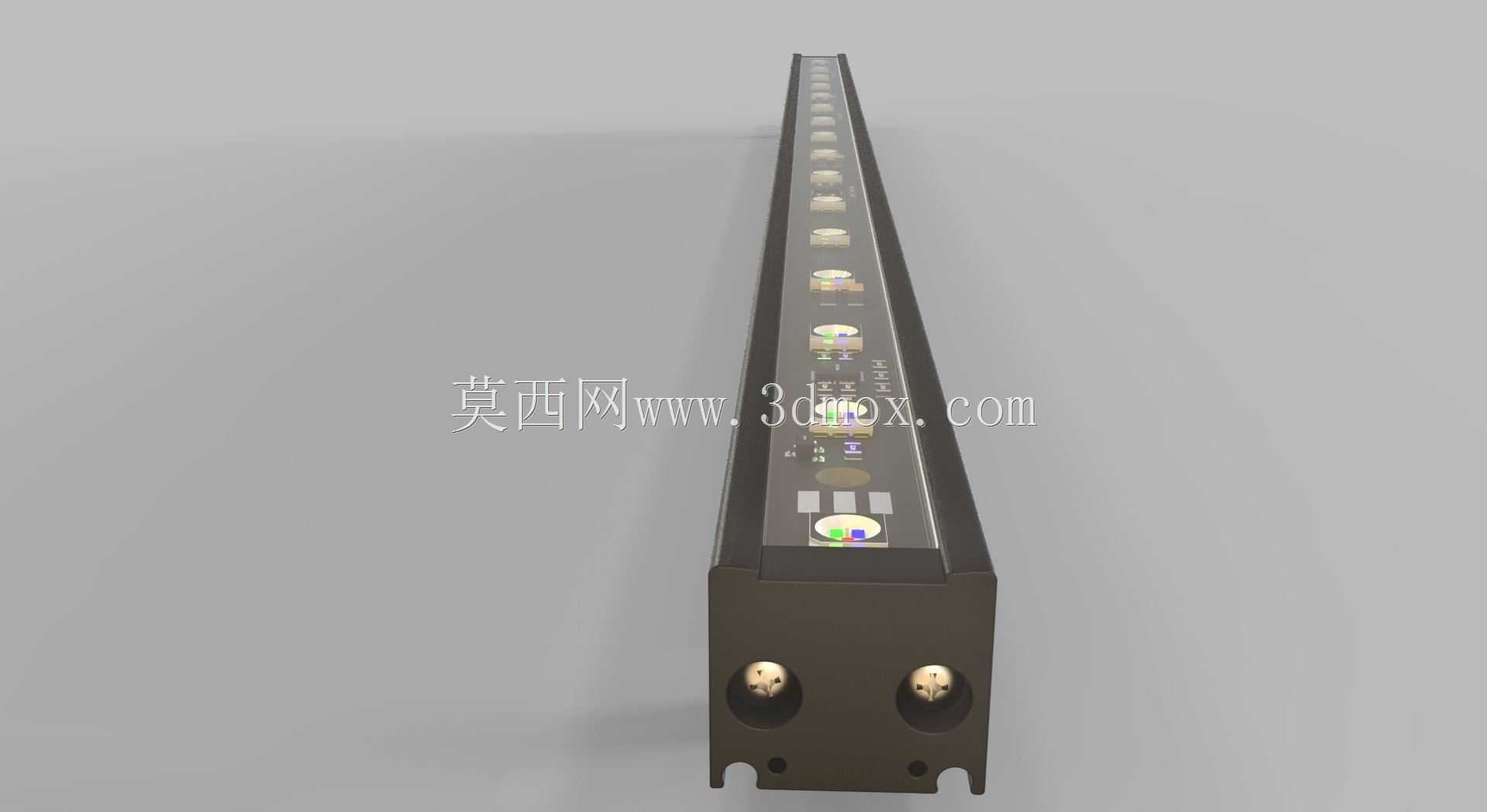

　　端盖上预留了两个沉头安装孔，既可以通过螺丝直接固定在设备框架的安装面上，也能搭配专用卡扣实现导轨式快装，安装边界上，单段灯体的宽度控制在30mm以内，高度22mm，能够嵌入设备型材的标准槽位内，不会突出设备表面造成磕碰或积尘。结构细节上，灯体出光面预留了扩散板的安装卡槽，卡槽深度经过计算，能够保证扩散板安装后与灯体表面齐平，同时在槽腔内部设计了多道散热筋，直接与光源板的铝基板贴合，不需要额外加装散热片就能满足小功率集成LED的散热需求，连续工作状态下灯体外壳温度控制在安全范围内，避免工业场景下操作人员误触烫伤。端盖位置预留了防水胶圈的安装槽，配合出线口的防水接头，能够满足车间多尘、少量溅水的使用环境要求，

　　不需要额外加装防护外罩就能直接使用。在装配逻辑上，整灯结构全部采用卡扣加少量螺丝的固定方式，光源板、驱动件都可以从槽体侧面滑入安装，不需要复杂的工装就能完成组装，后期维护更换光源时也只需要拆下端盖就能抽出内部组件，降低设备运维的拆装难度。考虑到工业场景的振动工况，灯体内部所有走线位置都设计了压线结构，避免设备运行振动导致接线松脱，安装孔位的间距也匹配工业铝型材的标准孔距，不需要额外打孔就能直接适配常规的设备机架安装，能够直接替换设备上原有老旧的荧光灯照明位，安装兼容性较强。
