汽车交流发电机结构三维设计模型

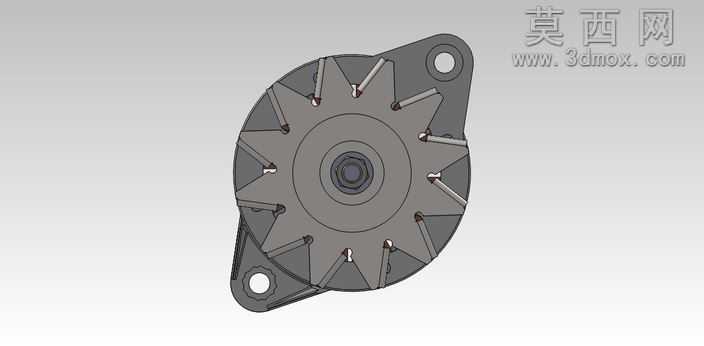

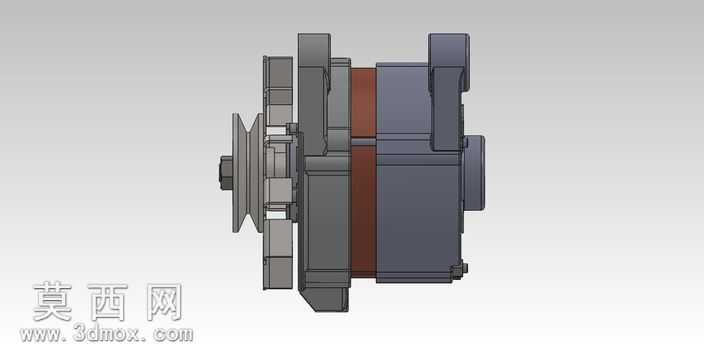

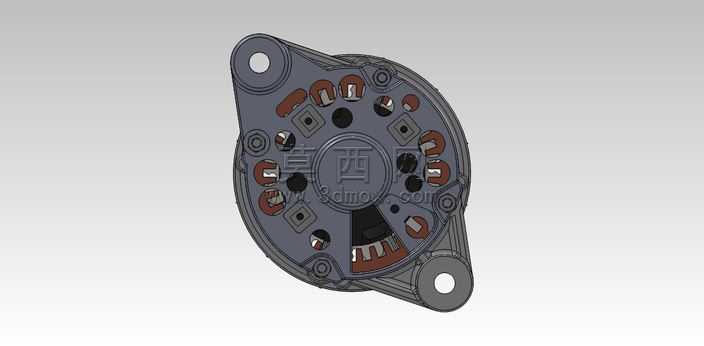

本模型为车用交流发电机的三维结构设计成果，建模过程中严格遵循车用发电机的实际装配逻辑与尺寸比例，完整还原了该部件的全部核心结构。建模阶段首先搭建整体装配基准，依次完成前端盖、后端盖、定子总成、转子总成、整流桥组件、电压调节器、带轮、散热风扇、接线端子等所有零部件的独立建模，各零件间的装配约束完全匹配实际产品的配合关系，可清晰展示内部结构的嵌套逻辑与装配顺序。模型对细节结构做了精准还原：前端带轮的楔形槽结构完全匹配车用传动皮带的啮合尺寸，带轮旁的离心式散热风扇叶片做了等角度阵列处理，叶片倾角符合车用发电机的风冷散热流道设计逻辑，端盖表面的散热筋条按照实际散热需求做了等距排布，端盖的安装吊耳、固定螺栓孔位均按照实装标准做了定位处理，转子的爪极结构、滑环结构，定子的绕组排布空间、铁芯叠片结构都做了符合工程逻辑的还原，整流组件的散热片、接线柱结构也做了精细化建模。材质渲染阶段针对不同零部件做了区分处理：金属壳体部分采用铸铝哑光材质，还原发电机端盖的压铸金属质感，带轮、风扇、紧固螺栓采用钢材材质，调整金属粗糙度与反光度匹配机加工金属的视觉效果，内部绕组采用绝缘漆包线的铜质哑光材质，绝缘衬套、密封胶圈采用橡胶类哑光材质，接线端子采用镀锌金属质感，整体渲染效果层次分明，可清晰区分不同功能的零部件。设计思路上完全围绕车用发电机的实际功能需求展开，还原了皮带传动输入、转子励磁、定子切割磁感线发电、整流调压输出、风冷散热的完整功能对应的结构设计，各部件的间隙、配合公差都参考行业通用设计标准做了合理设置，既保证了外观的高度还原，也能清晰展示该部件的工作原理与结构组成，可用于汽车电气系统结构教学、配件装配演示、车用零部件选型参考等场景，模型结构完整无缺失，各部件可独立拆分查看，能够直观呈现车用交流发电机从外部安装结构到内部电磁组件的全部设计细节。
