立式数控加工专用机床结构设计方案

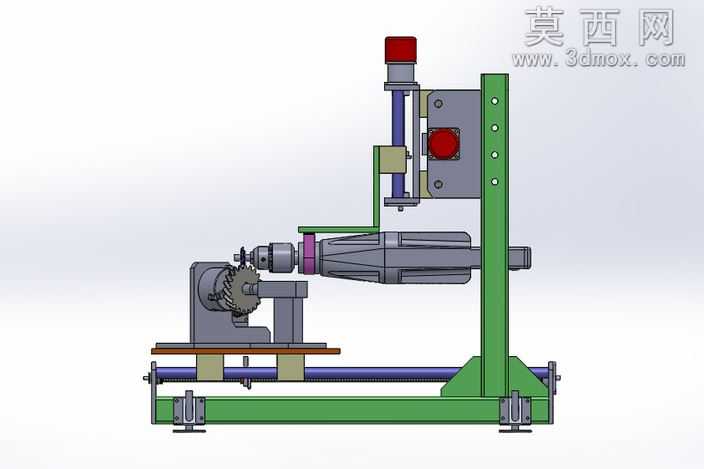

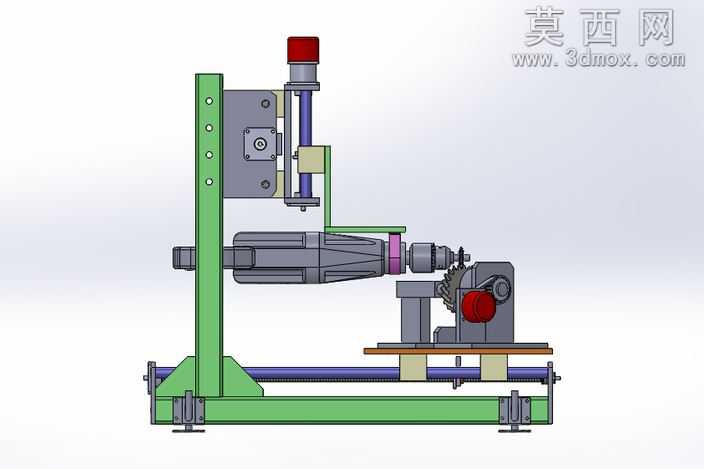

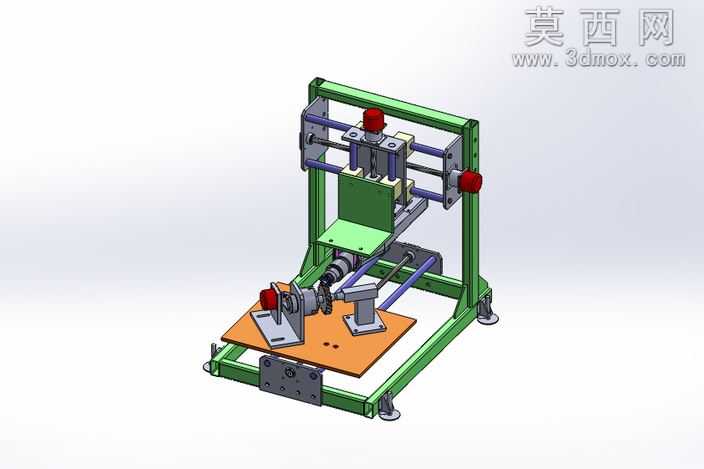

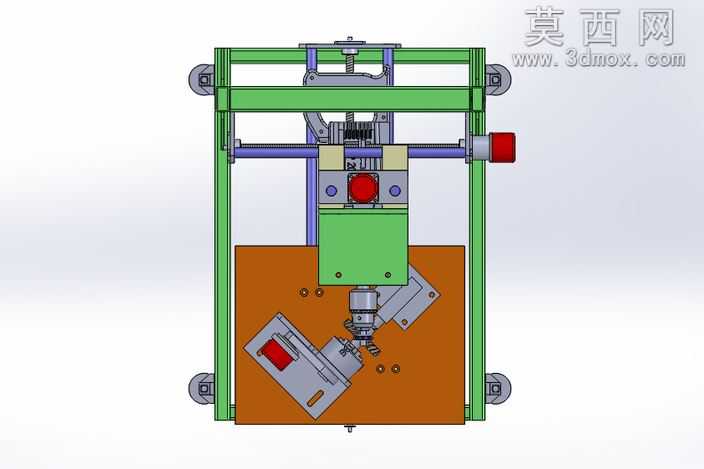

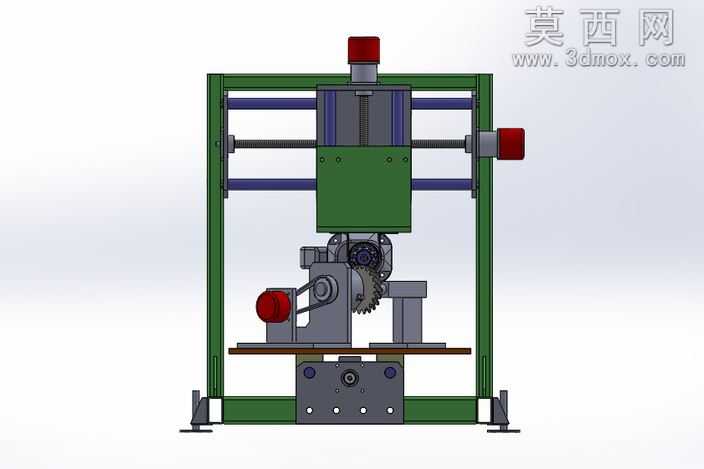

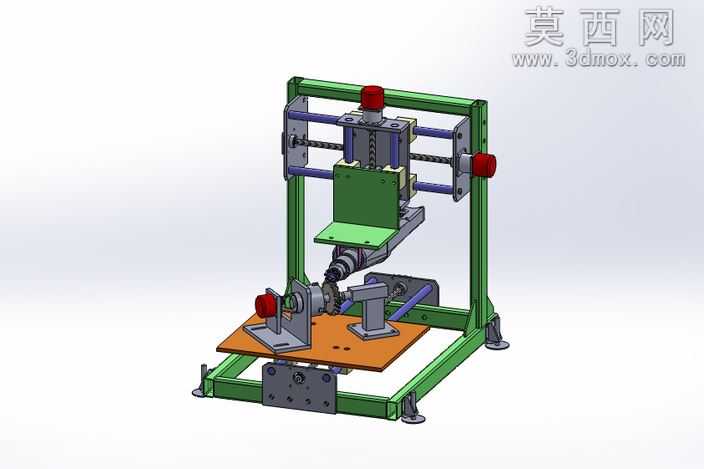

本作品为自主设计的立式数控加工专用机床三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对每一个零部件都进行了精准的尺寸约束与装配配合校验，确保整体结构无干涉、运动逻辑符合实际加工需求。模型渲染阶段采用金属加工设备常用的工业配色方案，床身底座、立式立柱等承载结构采用哑光工业绿材质模拟铸铁喷塑效果，横向进给导轨、传动丝杆采用金属银灰材质体现加工金属的质感，顶部驱动单元的警示部件采用醒目的正红色材质，加工主轴、工件装夹工位采用深灰金属材质还原实际机床的部件配色，整体渲染效果清晰区分不同功能模块，直观展现设备的结构布局。从结构设计来看，该机床采用立式立柱搭配横向滑移工作台的经典布局，底部为整体式铸铁床身底座，设置有可调式支撑脚用于设备安装调平，保证加工过程的结构稳定性；立式立柱上集成有Z向进给滑台，搭载顶部驱动加工主轴，可实现竖直方向的进给运动，主轴侧方设置有导向支撑结构，提升主轴加工时的刚性，降低切削振动；床身底座上布置有横向传动丝杆与线性导轨，搭载工件装夹工作台，可实现X向的往复进给运动，工作台侧方设置有工件驱动与装夹机构，可适配轴类零件的装夹与回转驱动，满足特定零件的加工需求。设计过程中针对原有同类机床的结构不足做了优化调整，对主轴支撑结构、工作台装夹工位的布局进行了重新设计，提升了设备的加工适配性，各传动部件、连接紧固件都按照实际标准件参数建模，可直接用于后续的工程图导出、结构仿真验证，也可作为同类专用数控机床设计的参考方案，帮助设计人员快速完成专用加工设备的方案迭代，缩短非标加工设备的设计周期。
