圆柱齿轮式燃料泵三维结构设计

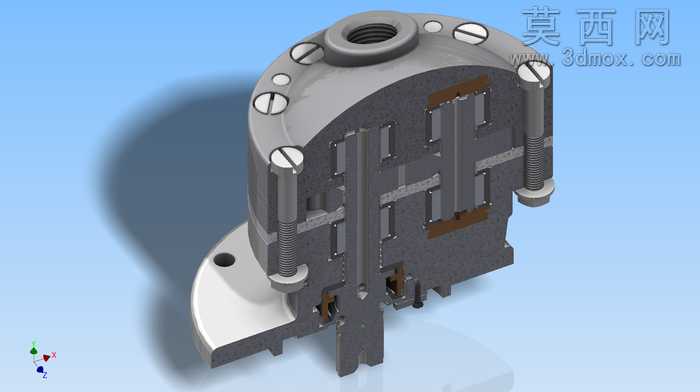

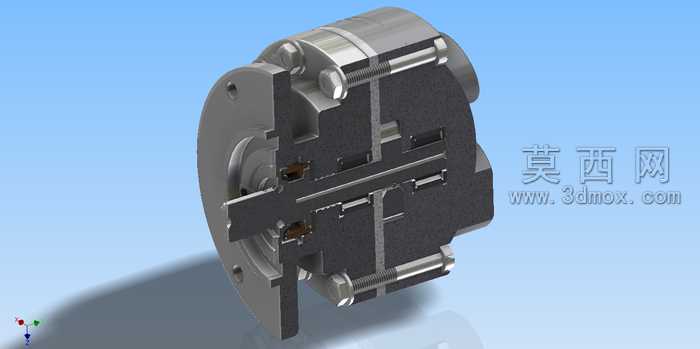

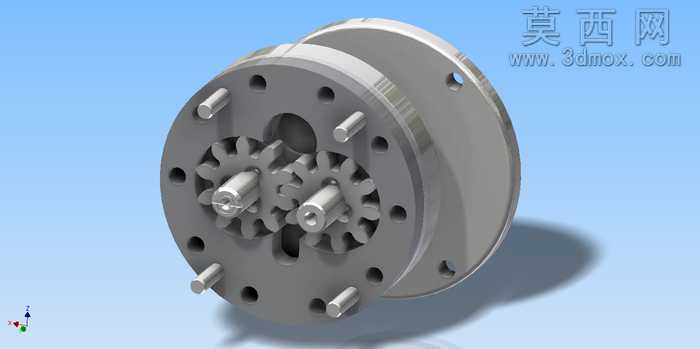

本作品为圆柱齿轮结构的燃料泵三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械零件设计的基准统一原则，以泵体底部法兰安装面为核心装配基准，依次完成泵壳、齿轮腔、端盖、进出油口、紧固件等所有结构的参数化建模，每一处结构尺寸均参照齿轮泵的通用设计规范设定，保证各部件的装配干涉量为零，符合实际机械加工与装配的工艺要求。渲染阶段采用工业产品级写实渲染方案，为泵体主体金属结构赋予哑光铸铁材质，还原铸造金属件的细微颗粒质感与低反光特性，针对泵体中部的密封环结构赋予耐油橡胶材质，通过调整材质的粗糙度、凹凸贴图参数，还原橡胶密封件的哑光磨砂质感与弹性视觉特征，进出油口的内孔、端盖紧固螺丝的螺纹结构都做了精细化的细节处理，螺纹牙型、安装孔倒角、密封槽等细小结构都完整还原，没有做简化省略。结构设计上，该燃料泵采用外啮合圆柱齿轮作为核心增压元件，泵壳为分层式圆柱结构，上部集成两个不同通径的流体接口，分别对应燃料的吸入与排出通路，中部为齿轮容纳腔，腔体内壁与齿轮齿顶的间隙参数按照齿轮泵的容积效率要求设定，端盖通过周向均匀分布的内六角螺丝与泵壳紧固，螺丝的排布位置经过受力校核，保证端盖压紧力均匀分布，避免密封面出现泄漏间隙，底部采用带安装孔的圆形法兰结构，法兰盘上的安装孔位置、孔径均按照通用工业泵的安装标准设计，可直接适配常规的泵组安装基座。设计思路围绕燃料输送的工况需求展开，整体结构紧凑，圆柱形的主体外形可有效降低泵体运行时的应力集中，分层式的壳体结构既方便内部齿轮组件的装配与后期维护，也能通过壳体夹层的结构优化提升泵体的承压能力，中部的橡胶密封环可实现上下泵壳结合面的静密封，避免燃料输送过程中出现外泄漏，所有棱角位置都做了工艺倒角处理，既符合机械加工的工艺要求，也能去除零件锐边提升装配操作的安全性，整体模型完整还原了齿轮式燃料泵的全部结构特征，可用于机械原理演示、泵类产品结构设计参考、虚拟装配实训等多个场景。
