并联式增压过滤泵组结构设计

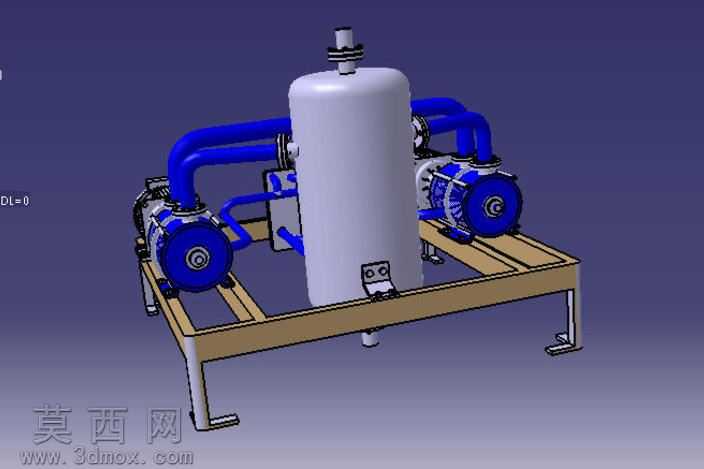

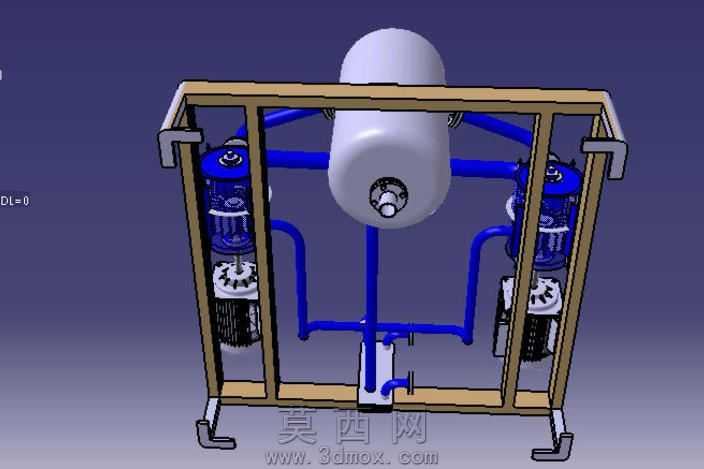

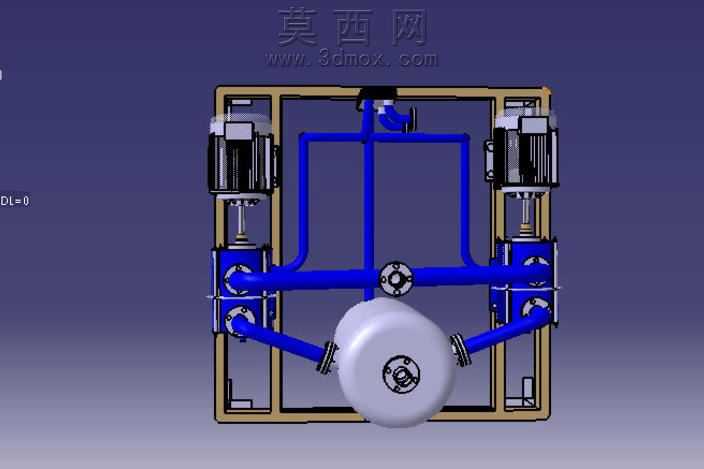

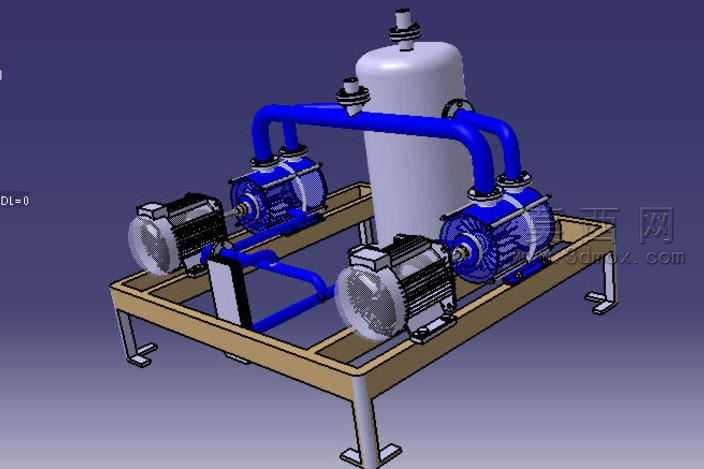

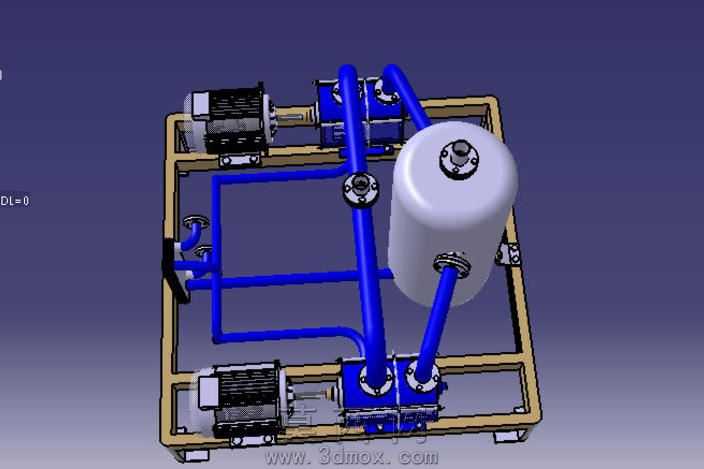

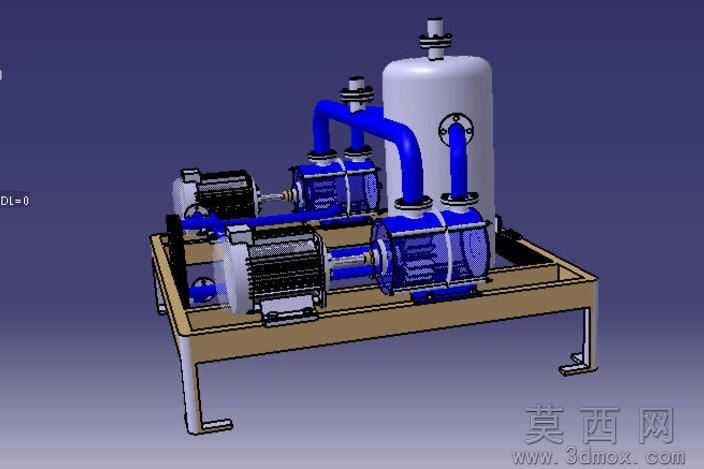

本作品为撬装式并联泵组三维设计，整体采用对称式双泵并联布局，核心包含立式承压罐体、两台卧式驱动泵体、连通管路与集成安装底座四大模块。建模阶段采用参数化特征构建方式，首先完成撬装底座的框架搭建，采用矩形型钢焊接结构设计，预留支脚安装孔位与设备固定点位，保证整体结构的承重稳定性与安装便捷性。泵体部分还原了电机端散热筋、联轴器护罩、泵腔法兰接口等细节结构，驱动电机与泵体的同轴连接关系严格按照实际装配公差设定，保证模型装配逻辑符合真实设备安装规范。中间立式罐体采用薄壁回转体建模，顶部设置排气接口，侧面预留液位检测与排污接口，罐体底部通过三通管路与两台泵的出口端连通，管路部分采用等径弯管建模，所有法兰连接位置均添加密封垫片与螺栓阵列特征，还原真实管路连接的密封结构。材质渲染阶段，撬装底座赋予哑光金属漆材质模拟型钢喷涂效果，泵体电机端赋予深灰色铸铁材质，泵腔部分赋予蓝色烤漆材质区分功能模块，管路部分采用与泵腔一致的蓝色材质形成视觉统一，罐体赋予哑光不锈钢材质凸显承压设备的金属质感，支脚部分赋予镀锌金属材质。设计思路上采用双泵冗余并联结构，可实现单泵独立运行或双泵同时增压工作，适配不同流量工况需求，撬装集成式设计将所有部件整合在同一底座上，无需现场复杂管路拼接，可直接整体吊装就位，大幅降低现场安装调试成本，整体模型结构完整，装配关系清晰，可用于流体设备方案展示、安装教学演示以及后续工程图纸的导出参考。
