板材加工辊弯成型设备结构设计

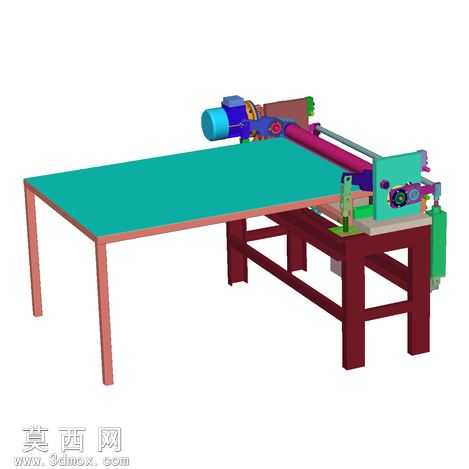

本模型为面向金属板材辊弯折弯加工的专用成型设备，整体采用三维参数化建模完成，完整还原了设备从进料承载到辊压成型的全流程结构。建模过程中严格遵循机械设计的装配逻辑，对各功能模块进行了独立的子装配体划分，确保各部件的运动干涉校验全部通过，可直接用于结构验证与生产参考。模型的材质渲染贴合实际工业设备的真实质感，机架部分采用暗红金属漆材质模拟焊接钢结构的厚重质感，工作台面采用青绿色哑光材质模拟耐磨工作台面板，传动辊轴、驱动电机等部件分别赋予金属镀铬、电机蓝漆等对应材质，整体渲染效果真实直观，可清晰区分不同功能部件。从结构设计来看，设备左侧为大尺寸进料工作台，采用方管焊接机架搭配平整台面，为待加工板材提供稳定的进料支撑，台面高度与辊压成型工位精准对齐，保证板材进料过程的水平度，避免进料偏移影响成型精度。设备右侧为核心辊弯成型主机，集成了驱动电机、传动机构、多组成型辊组、调节机构与出料导向结构，驱动单元通过减速传动结构将动力传递至成型辊组，多组辊轮按照预设的成型轨迹排布，可对通过的金属板材进行连续辊压，实现板材的折弯与辊弯成型；设备还设置了可调节的压料与导向部件，可适配不同厚度、不同成型弧度的板材加工需求，机架下方预留了电气与传动部件的安装空间，整体结构布局紧凑合理，传动路径短，设备刚性充足。设计过程中充分考虑了板材加工的实际工况，对辊轮的成型曲面、机架的承重强度、传动部件的扭矩传递都进行了参数化匹配，既保证了设备运行的稳定性，也兼顾了不同加工参数下的调节便利性，模型完整保留了所有零部件的建模参数与装配关系，可直接用于设备的优化改进、工程出图以及教学演示，能够帮助设计人员快速理解辊弯设备的工作原理与结构组成，为同类板材成型设备的设计提供可靠的参考依据。
