台式金属板材滚弯成型加工设备结构

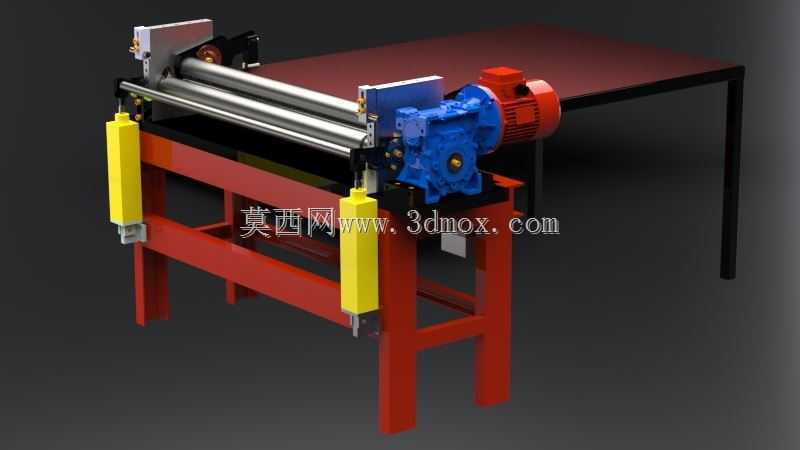

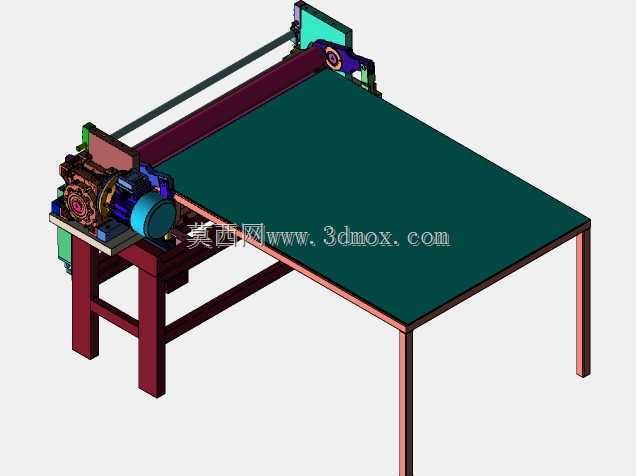

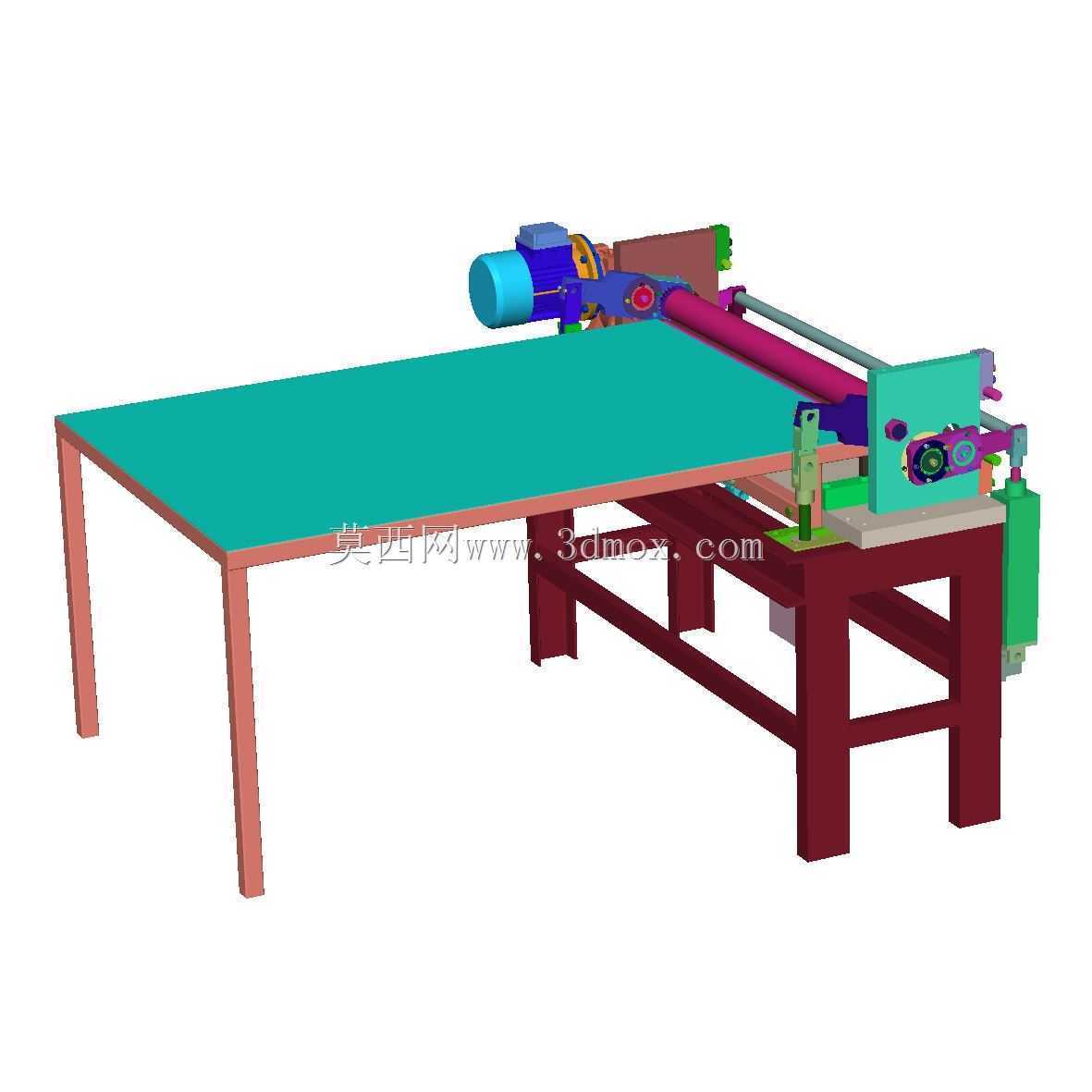

这款台式滚弯设备主要面向中小型钣金加工场景设计，可适配常见的薄金属板材、型材的连续弯曲成型作业，在五金制品加工、小型金属构件生产、装饰金属件加工场景中都能适配，相比大型卷板设备，它的占地尺寸更小，对车间安装空间的要求更低，不需要预留大型设备的吊装与进出通道，普通机加工工位即可完成布置安装。从结构设计来看，设备采用分体式机架搭配工作台面的布局，下部的方管焊接机架承担整体承重，机架支腿做了等高找平设计，安装时不需要额外浇筑复杂的设备基础，只要地面平整度满足常规机加工车间要求即可固定使用，工作台面采用平整钢板铺设，作为待加工工件的承托面，可避免长尺寸板材送料过程中出现下垂偏移，影响滚弯成型的精度。设备的核心滚压执行机构布置在工作台面的侧端，采用多辊轴配合的传动结构，动力端通过减速组件将动力传递至工作辊，辊轴的平行度在装配阶段可通过侧边的调节组件做微调，以此适配不同厚度、不同弯曲半径的加工需求，送料方向沿工作台面长度方向延伸，操作人员可站在工作台侧端完成工件送进、成型过程中的位置校正，操作动线短，单人即可完成常规工件的加工作业。设备的传动组件做了外置防护设计，动力端的电机、传动连接部位都设置了防护结构，避免加工过程中金属碎屑飞入传动部位造成卡滞，同时也能降低作业过程中的安全隐患。辊轴的安装座采用螺栓固定在工作台侧的安装基准面上，后期维护更换辊轴时不需要拆解整体机架，只需要松开安装座的固定螺栓即可完成辊件的拆装更换，降低了设备的日常维护成本。从安装边界来看，设备整体长度适配常规2米以内板材的加工需求，工作台高度符合人体站立作业的操作高度，不需要额外配置垫高站台，操作人员长时间作业也不容易产生疲劳。设备的动力输入接口布置在机架侧端，接线走线可沿机架支腿排布，不会干涉工作台面的工件摆放与送料路径，滚压过程中工件沿辊轴间隙连续进给，通过调整辊轴的相对压下量，即可控制工件最终的弯曲曲率，可完成弧形板、小半径卷圆件、异形弯曲型材的加工作业，相比手工弯曲成型，它的成型一致性更好，加工效率更高，也能降低钣金作业的劳动强度，适合小批量多品种的钣金加工单元使用。
