Spyder彩弹枪Volumizer金属构件三维设计

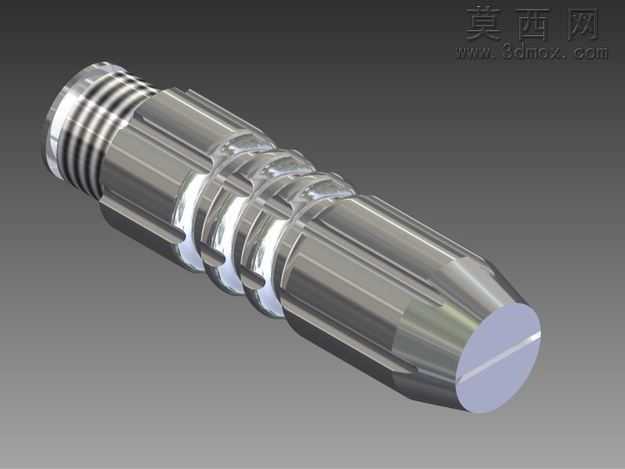

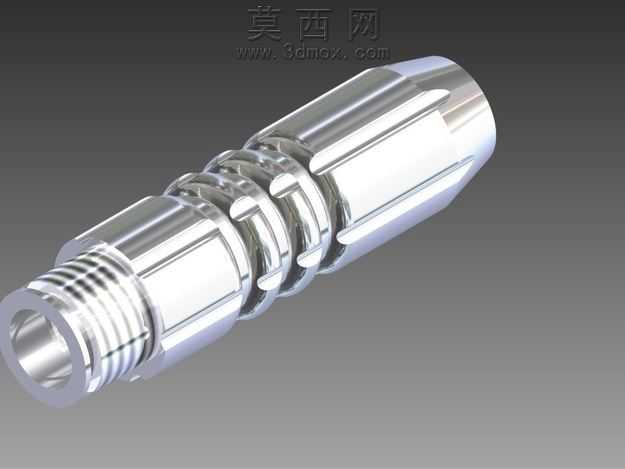

本作品为Spyder彩弹枪配套的Volumizer构件三维建模作品，整体采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循彩弹枪配件的实际尺寸规范与装配逻辑，确保构件与对应型号彩弹枪的适配精度。建模初期先梳理构件的功能定位，该部件作为彩弹枪的外置功能配件，主要承担气体容积调节、握持防滑与外观装饰的多重作用，因此建模时优先保证结构的同轴度精度，从左端的外螺纹连接段开始绘制草图，通过旋转凸台命令生成主体基础轮廓，左端螺纹段严格匹配彩弹枪对应接口的螺纹规格，牙型、螺距参数均参照实物测绘数据设定，保证装配时的咬合紧密性。主体中段采用多段环形凹槽与凸棱交替的结构设计，每段凸棱的外圆做等距削边处理，形成多面防滑握持面，建模时通过圆周阵列命令均匀分布削边特征，既保证防滑性能，也兼顾金属加工的工艺可行性，避免出现无法铣削的锐角结构。右端为弹头状收敛结构，端面做平整封盖处理，端面中心预留细微刻线特征，还原实物的标识细节。材质渲染阶段采用抛光金属材质，调整金属粗糙度参数至0.15左右，添加轻微的环境反射效果，模拟硬质铝合金阳极氧化后的金属质感，凹槽处做轻微的阴影加深处理，突出结构的层次感，渲染时采用三点布光方案，主光源从侧上方45度照射，凸显金属表面的高光轮廓，辅光源补光消除暗部死黑，背光源勾勒构件边缘轮廓，最终呈现出逼真的金属零件视觉效果。整个建模过程全程检查特征的几何连续性，避免出现破面、重叠面等问题，所有圆角过渡均参照实物的加工圆角设定，既保证外观还原度，也为后续的工程图导出、数控加工模拟提供可靠的模型基础，结构设计上兼顾了功能性与美观性，多段环槽在减轻构件整体重量的同时，也提升了握持时的摩擦力，避免使用过程中出现打滑问题，同轴度的严格控制也保证了气体流通的顺畅性，不会影响彩弹枪的正常击发性能。
