在大排量性能车的动力系统改装作业中,进气系统的冷却效率直接决定了发动机持续高负荷输出时的动力稳定性,尤其是针对克尔维特这类大排量V8机型,原厂进气道在赛道持续全油门工况下,很容易因为舱内热辐射导致进气温度攀升,进而触发ECU的点火退角保护,损失轮上输出。这套定制进气口的设计,核心就是解决高负荷下的进气换热效率问题,同时兼顾改装位的安装适配性,不需要对原车机舱结构做破坏性切割。

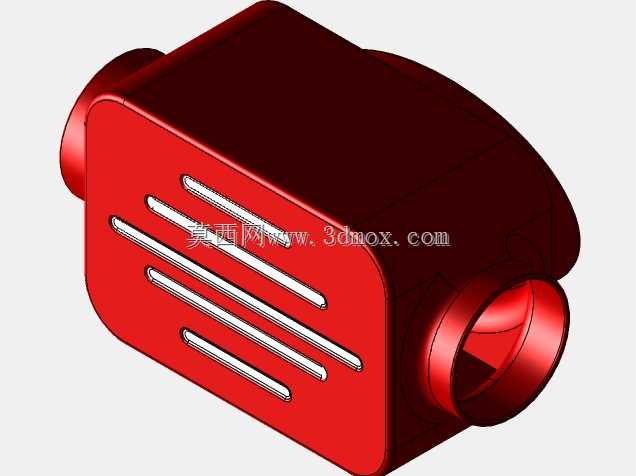

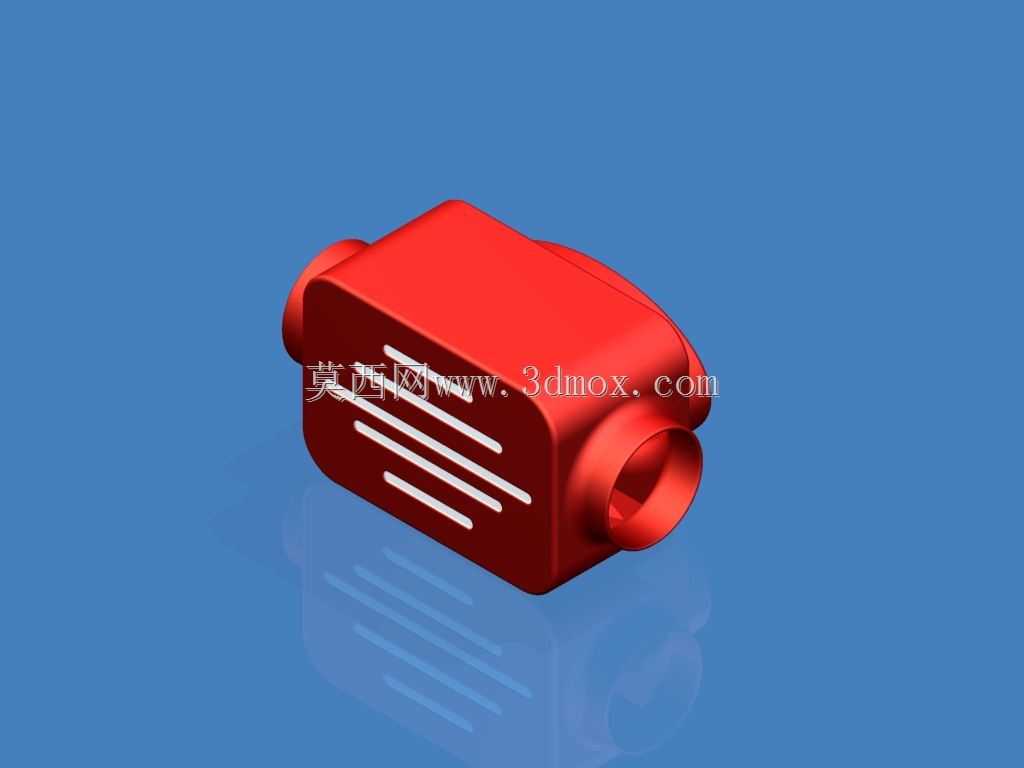

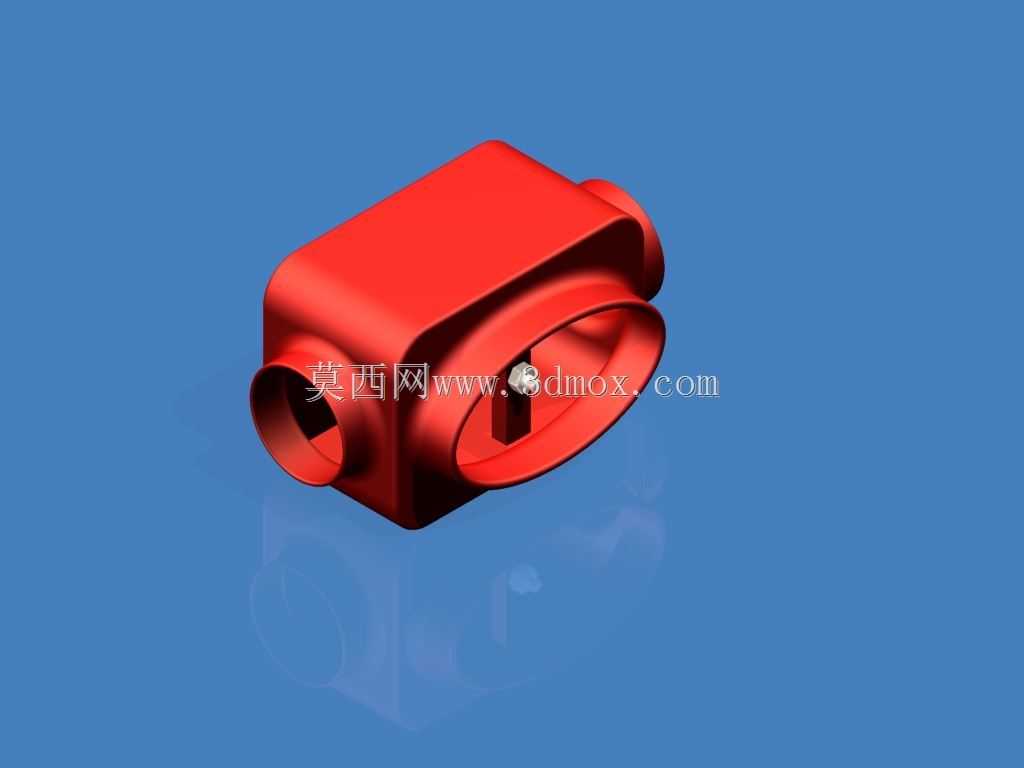

从结构功能来看,该进气口采用多接口的腔体式设计,主进气端采用大口径扩口结构,边缘做了外翻的加强卷边,一方面可以提升进气端的结构刚度,避免高负压下出现腔体形变导致进气截面收缩,另一方面卷边结构可以直接对接改装用的大流量进气冬菇头或者碳纤维进气导管,接口处的公差控制在±0.2mm范围内,配合常规的橡胶密封卡箍就可以实现无漏气装配,不需要额外打胶密封。腔体侧面预留的两个对称小口径接口,分别对接曲轴箱通风管路和冷却系统的废气引射回路,把原来分散在机舱内的小流量管路整合到进气主腔体内,避免多管路杂乱布置带来的干涉风险,同时利用主进气道的高速气流产生的负压,提升曲轴箱窜气的抽取效率,减少曲轴箱内的压力堆积,降低油封渗漏的概率。
设计过程中首先做了机舱安装边界的三维扫描,把原车防火墙、减震塔顶、进气歧管安装位的点云数据导入建模环境,确定进气口的整体外轮廓不能超出原车进气风箱的安装边界,整体腔体的最大外廓尺寸控制在220mm×160mm×140mm范围内,三个接口的中心距完全匹配原车预留的管路固定点位,安装时可以直接沿用原车的进气支架固定位,不需要额外打孔制作转接支架。腔体内部的流道做了顺滑的圆弧过渡,没有直角转折结构,避免气流在腔体内形成紊流区导致进气阻力上升,经过流道仿真验证,在额定进气流量650kg/h的工况下,整个进气口的压力损失不超过120Pa,远低于原厂塑料进气道的270Pa压力损失值,同时进气气流在腔体内形成均匀的流速分布,不会出现偏流导致的空气流量计计量偏差。
材质选择上,该结构适配3D打印快速成型或者低压铸铝工艺,壁厚统一设置为3.5mm,既可以满足-40℃到120℃的工作温度区间内的结构强度要求,不会因为机舱内的持续高温出现形变,也不会过度增加部件重量,成品重量控制在800g以内,相比同规格的铸铝进气道减重近40%。腔体底部预留了直径5mm的冷凝水泄放孔,位置处于整个腔体的最低点位,高湿度环境下进入进气道的空气中携带的水汽凝结后,可以直接从泄放孔排出,不会积聚在腔体内被带入气缸导致液击风险,泄放孔处配有小型的重力式单向阀,正常进气负压下阀门处于关闭状态,不会出现额外漏气,只有当腔体内积聚冷凝水达到一定重量时阀门才会开启排水。
在实际装车测试中,这套进气口配合高流量空滤使用,连续10圈赛道工况下的进气温度比原厂进气系统低8-12℃,对应的轮上扭矩输出稳定性提升12%左右,没有出现高负荷下的动力衰减问题。同时因为所有接口都做了集成化设计,整个进气系统的装配时间比传统改装管路缩短60%,后期维护时只需要拆开主进气端的卡箍就可以更换空滤,不需要拆卸周边的其他附属管路。针对不同的改装需求,腔体侧面的小接口还可以根据实际管路走向调整角度,不需要重新制作整个腔体的模具,只需要调整接口部位的建模参数就可以快速适配不同年款的克尔维特车型,甚至可以拓展应用到其他大排量V8机型的进气改装场景中,只需要对应调整安装固定位的结构尺寸即可。
