SAE巴哈赛车钢管式车架底盘结构

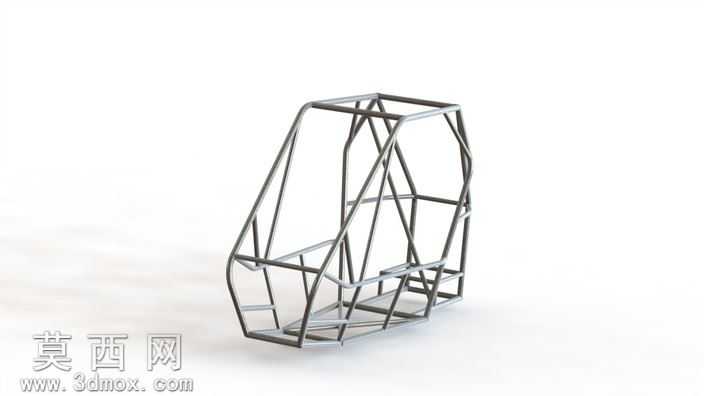

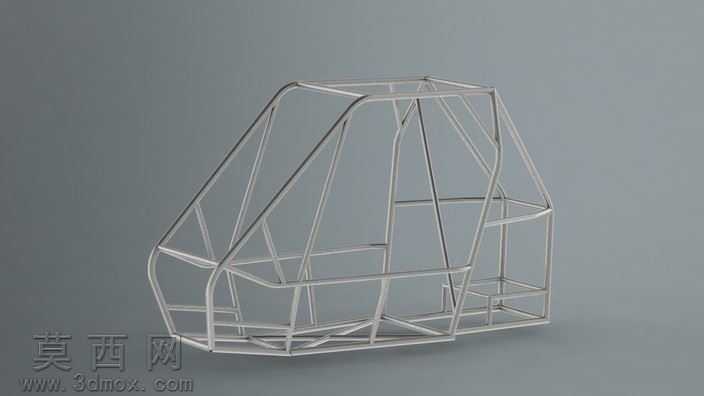

本作品为SAE巴哈赛事参赛车辆的钢管式底盘车架三维结构，建模过程严格遵循巴哈赛事的规则要求搭建，整体采用空间管桁架结构形式，以等直径薄壁钢管作为基础受力构件，通过三维建模软件完成各段管件的空间定位、相贯线裁切适配与节点拼接设计，还原了巴哈赛车底盘的核心承载结构。建模阶段首先确定了整车的人机工程边界，预留出驾驶员乘坐、操控机构安装、动力总成布置、悬架系统连接的对应空间，依次搭建主防滚环、前防滚环、侧边防撞结构、前部吸能结构、后部动力安装架的空间线框，再基于线框生成对应规格的钢管实体，对每一处管件连接节点做了贴合实际焊接工艺的结构处理，避免出现建模中常见的干涉、壁厚错位问题。渲染阶段采用金属哑光材质模拟真实铬钼钢管的表面质感，搭配中性灰色背景突出车架的空间结构层次，通过多角度光影调整清晰展现各管件的走向、连接关系与空间布局，能够直观呈现底盘的受力传递路径。该底盘结构设计以教学演示为核心目的，完整还原了巴哈赛车底盘的规则要求结构：前部设置符合赛事尺寸要求的碰撞吸能区，侧边防撞结构能够在侧倾时为驾驶员提供充足的生存空间，主防滚环的高度、截面尺寸均满足赛事安全规范，下部车架预留了悬架安装硬点、转向机构固定位、制动系统走线空间与动力单元安装支座，各部分结构的空间位置经过反复校核，既保证了整体结构的刚度冗余，也兼顾了整车轻量化的设计需求，能够帮助学习者快速理解越野赛车钢管车架的设计逻辑、空间布局思路与赛事规则对应的结构设计要点，清晰展现管桁架式底盘从线框定位到实体搭建、从规则适配到功能预留的完整设计流程。
