多触点联动式大凸轮机械结构设计

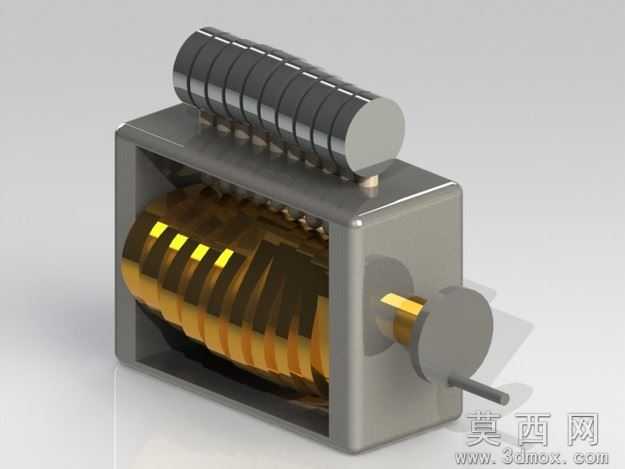

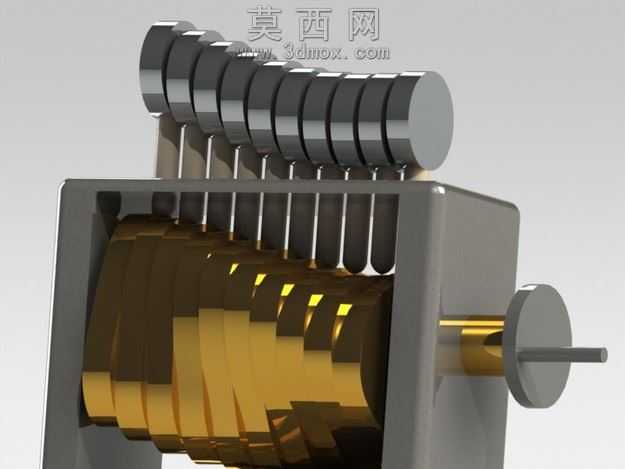

本作品为多触点联动式凸轮机械结构，采用三维建模软件完成全参数化设计，整体结构围绕核心大凸轮组件展开，核心凸轮部分采用多段式异形轮廓拼接设计，每一段轮廓对应独立的顶杆触点，可实现单轴转动驱动多组顶杆完成顺序化往复动作，还原了传统八音盒类凸轮联动机构的机械原理。建模过程中首先完成核心凸轮轴的基准搭建，以旋转特征生成凸轮基体，再通过多组拉伸切除、轮廓放样特征逐段塑造不同升程的凸轮曲面，确保每一段轮廓的升程曲线平滑过渡，避免顶杆运动过程中出现卡滞或冲击。顶杆组件采用等距阵列方式完成排布，每根顶杆配套独立的复位导向结构，建模时对顶杆与凸轮接触面做了圆角过渡处理，减少运动过程中的接触应力。外部机架采用框架式结构设计，通过拉伸、抽壳特征构建封闭的安装腔体，为内部凸轮与顶杆组件提供稳定的安装支撑，侧端伸出的驱动轴做了轴径阶梯变化设计，匹配手动驱动或外接动力的安装需求。材质渲染阶段，核心凸轮组采用抛光黄铜材质，调整金属粗糙度参数至0.15，添加轻微的划痕纹理模拟金属加工质感，还原铜质零件的温润金属光泽；顶杆与外部机架采用哑光灰铸铁材质，粗糙度设置为0.6，添加细微的颗粒质感表现铸铁零件的磨砂触感；顶部阵列的配重圆柱采用镀铬金属材质，反射率调整至0.8，强化金属零件的光影对比效果。渲染时采用三点布光方案，主光源从侧上方45度入射，突出凸轮曲面的轮廓起伏与顶杆的排列层次，辅光源从另一侧补光弱化阴影死黑区域，顶部添加轮廓光勾勒零件边缘，最终渲染图清晰展现了整套机构的装配关系与材质质感。设计过程中重点校验了凸轮轮廓与顶杆的运动干涉问题，通过运动仿真模拟凸轮整周转动过程中每根顶杆的升降行程，确保各部件运动路径无重叠冲突，同时优化了凸轮轴的支撑结构，在轴与机架配合位置添加了轴承安装位的预留设计，提升整套机构转动时的顺畅度。整套结构完整复现了圆柱凸轮驱动多触点顺序动作的机械原理，可作为机械原理教学演示模型，也可作为创意机械装置的核心传动结构参考，各零件均做了参数化关联设计，可通过调整凸轮轮廓曲线快速修改顶杆的动作时序与行程，适配不同的功能需求。
