ATX电源多规格接插件插头插孔结构

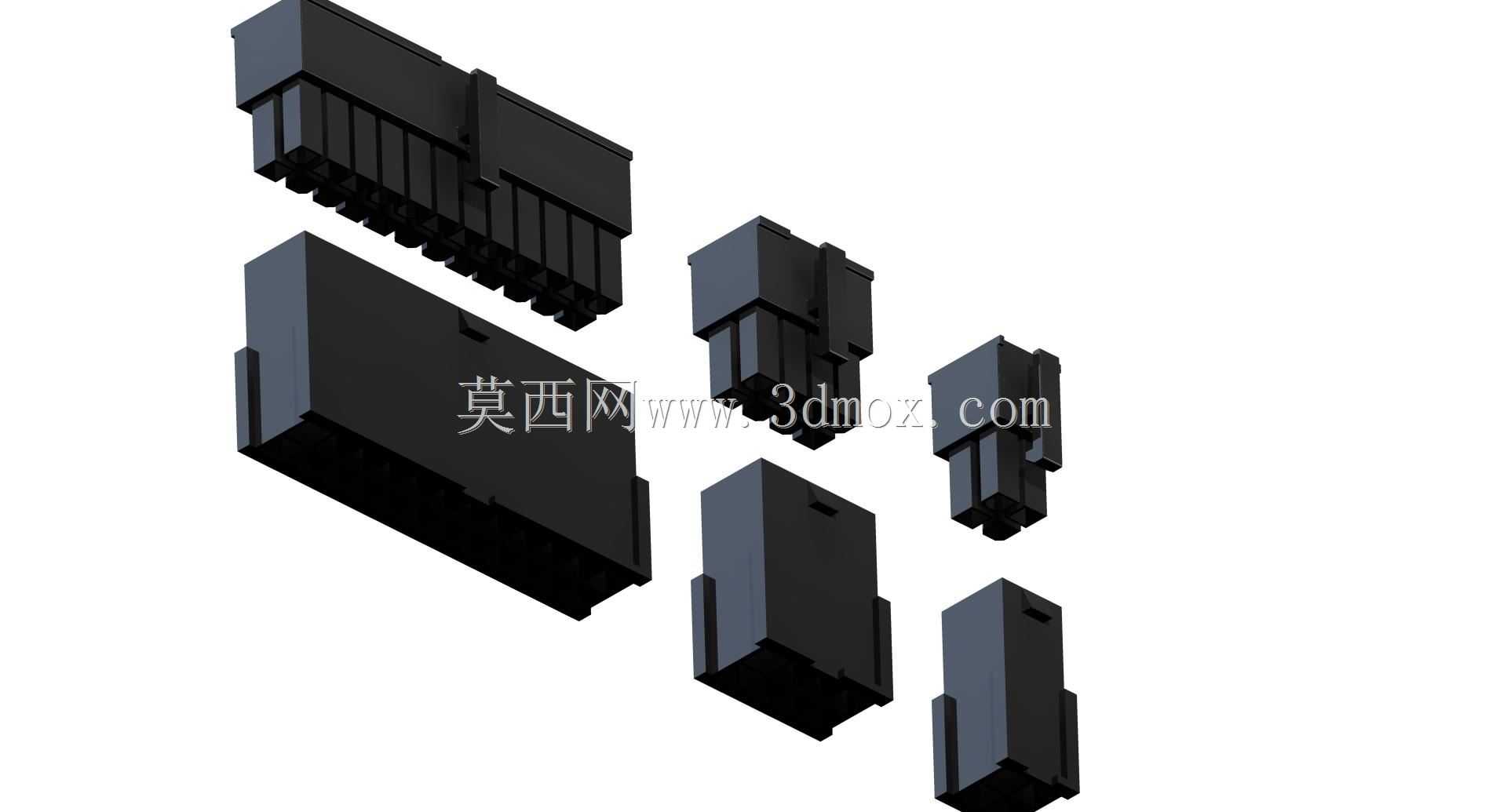

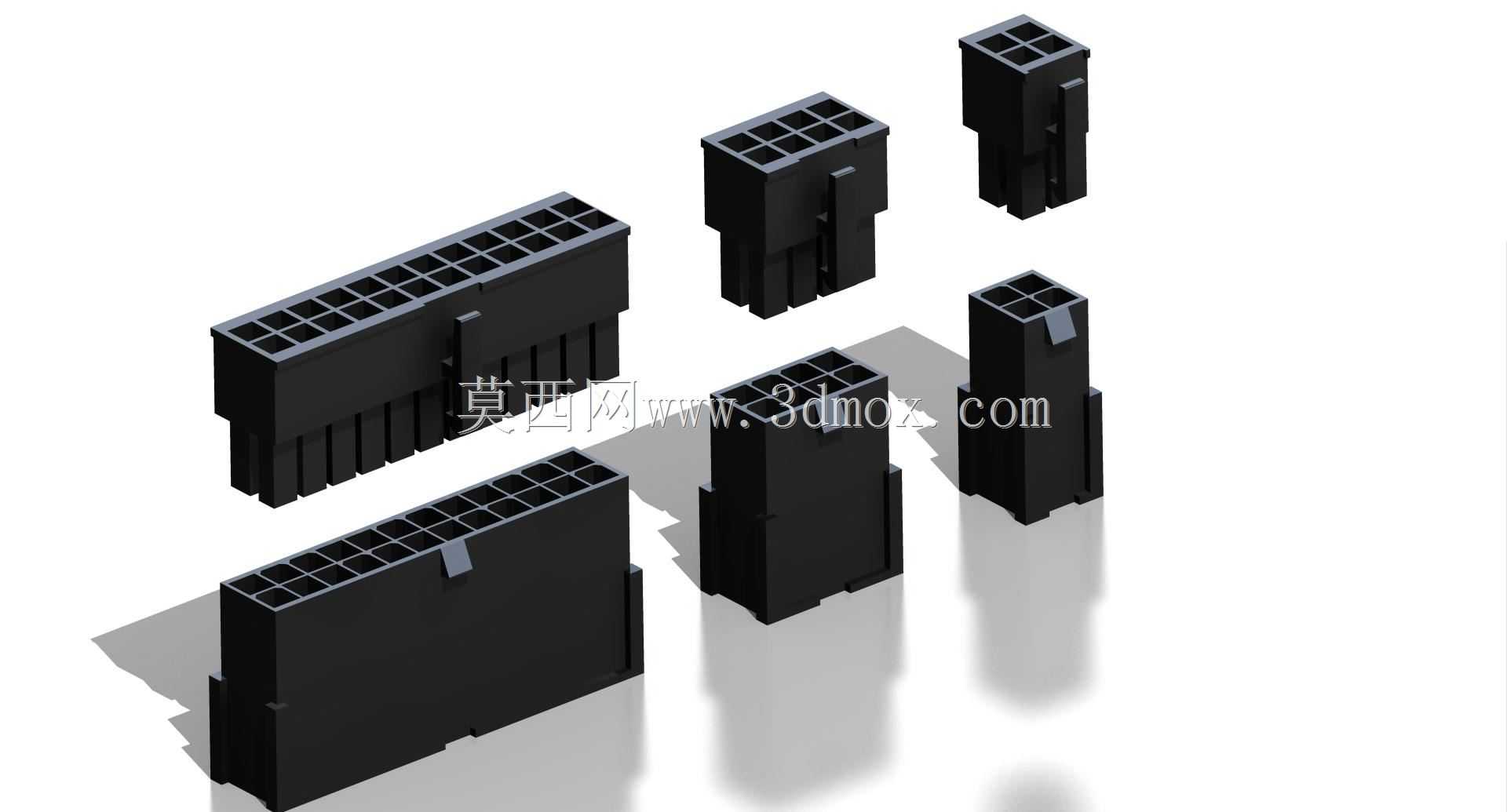

　　在台式计算机硬件组装、工业控制计算机供电改造、定制化机箱电源延长布线这类实际工程场景里，ATX电源接插件的匹配精度直接决定供电链路的可靠性，不少装机人员遇到过插针偏移、插孔松脱导致的接触不良问题，轻则设备反复重启，重则烧毁主板供电回路，这类接插件的结构设计容差、插拔保持力是选型时最容易被忽略的细节。这套接插件覆盖24针主供电、8针CPU辅助供电、4针外设供电三类常用规格，插头与插孔采用配对式结构设计，插针与插孔的接触段采用弹性收口结构，插入后能形成足够的径向抱紧力，避免设备运输、长期震动环境下出现接插件松脱的情况。从结构设计逻辑来看，接插件外壳采用带防呆卡扣的不对称轮廓，不同针数的接插件防呆凸筋位置完全不同，从物理层面杜绝错插风险，

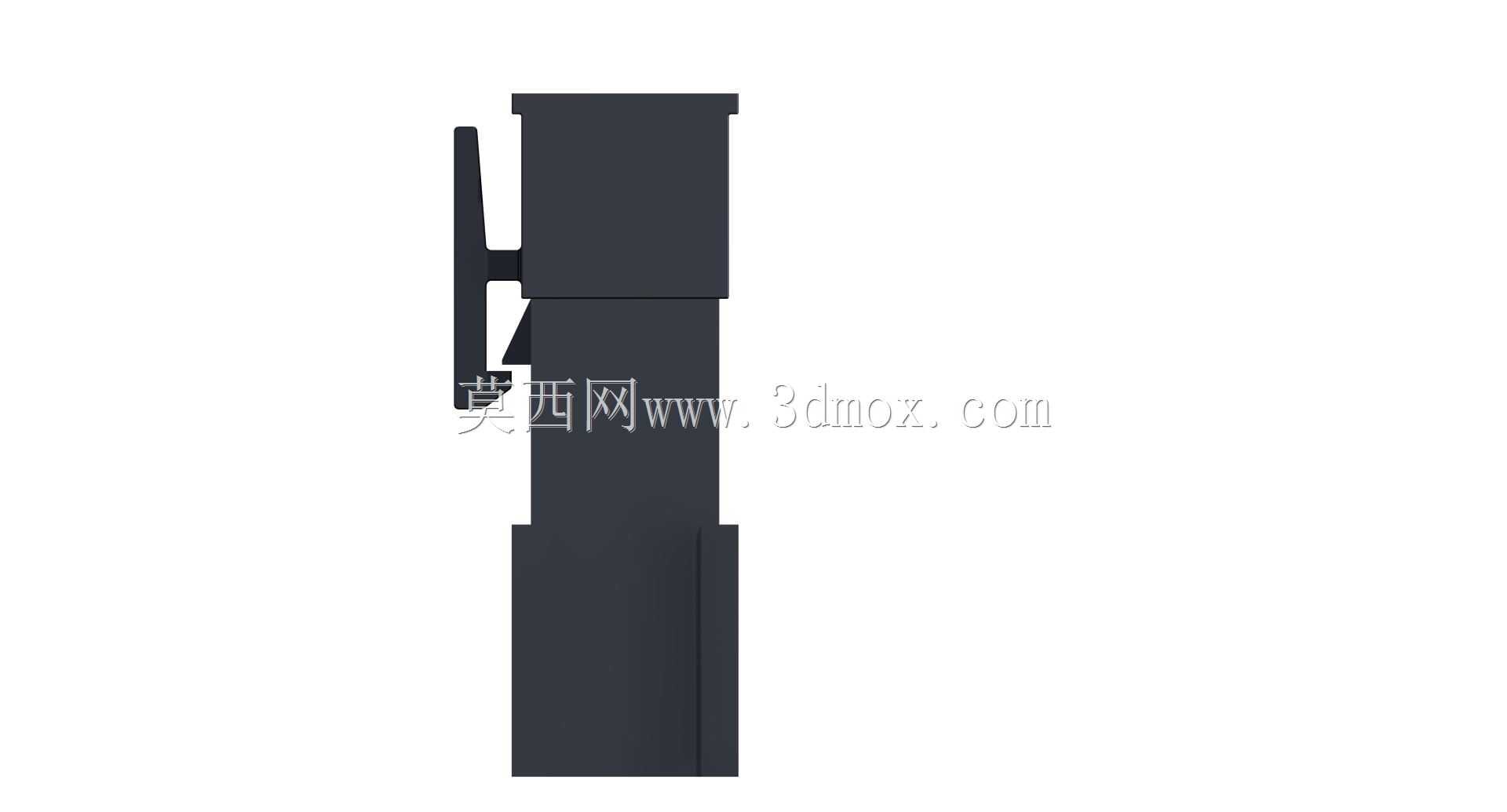

　　哪怕是没有装机经验的操作人员，也能通过轮廓匹配快速找到正确的插接位置，不会出现强行插反导致插针弯折的问题。外壳的卡扣结构采用悬臂式弹性设计，插拔时只需按压卡扣尾部即可解锁，正常使用状态下卡扣会卡在插座的对应卡槽内，提供足够的轴向拉脱阻力，避免电缆受外力拉扯时直接断开供电。考虑到电源延长布线的实际需求，接插件的尾部预留了足够的电缆压接空间，适配常规线径的多股铜芯电源线，压接段的内壁设计有防滑倒刺，压接后导线与插针/插孔的结合强度能满足常规拉扯测试要求，不会出现导线与接插件端子脱开的问题。接插件的外形尺寸完全遵循ATX电源规范的安装边界，24针主供电接插件的整体宽度、针脚间距与市售标准主板供电插座完全匹配，安装后不会与周边的主板散热片、

　　内存插槽产生结构干涉；8针辅助供电接插件采用可拆分式结构设计，在部分仅配备4针辅助供电接口的老旧主板上，可拆分出4针段单独使用，无需额外准备转接线材。4针接插件的尺寸兼容传统IDE设备、机箱风扇的供电接口标准，可直接适配这类外设的供电连接需求。在三维建模过程中，接插件的所有配合面都按照实际生产的公差带做了预留，插针与插孔的配合间隙控制在合理范围内，既不会因为间隙过小导致插拔阻力过大，也不会因为间隙过大出现接触电阻过高的问题。外壳的拔模斜度、壁厚都按照注塑生产的工艺要求做了优化，避免生产过程中出现缩痕、填充不足的缺陷。实际布线时，接插件的外壳边缘做了圆角过渡处理，不会划伤电缆绝缘层，也不会在安装过程中割伤操作人员的手部。

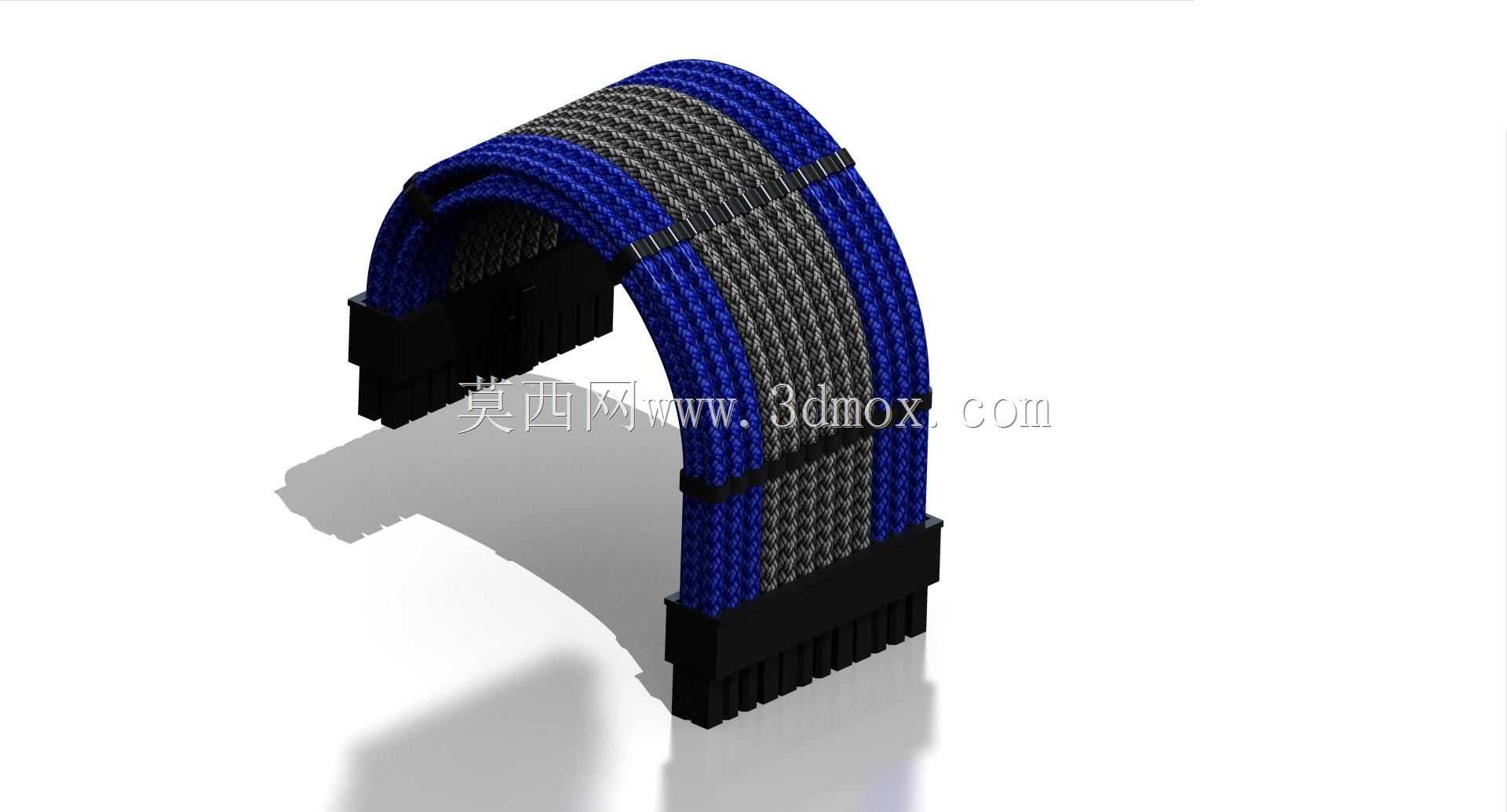

　　对于需要做定制化电源延长线的结构设计人员来说，这套接插件的三维模型可以直接导入布线装配体，用来验证机箱内部的走线空间、接插件与其他硬件的干涉情况，提前预判布线时可能出现的结构冲突，减少实际装机时的反复调整工作量。在工业控制计算机的供电改造场景中，这类接插件的稳定性能满足工业环境下长期震动、温度波动的使用要求，接插件的绝缘外壳采用耐温阻燃材质，长期工作在电源附近的高温环境下也不会出现材质变形、绝缘性能下降的问题。从安装边界来看，接插件插接到位后，插头与插座的贴合面间隙控制在0.5mm以内，能避免灰尘、金属碎屑进入接插件内部导致的短路风险，卡扣的按压位置预留了足够的手指操作空间，哪怕是在机箱内部狭窄的安装空间里，也能顺利完成插拔操作，不需要借助额外的工具。
