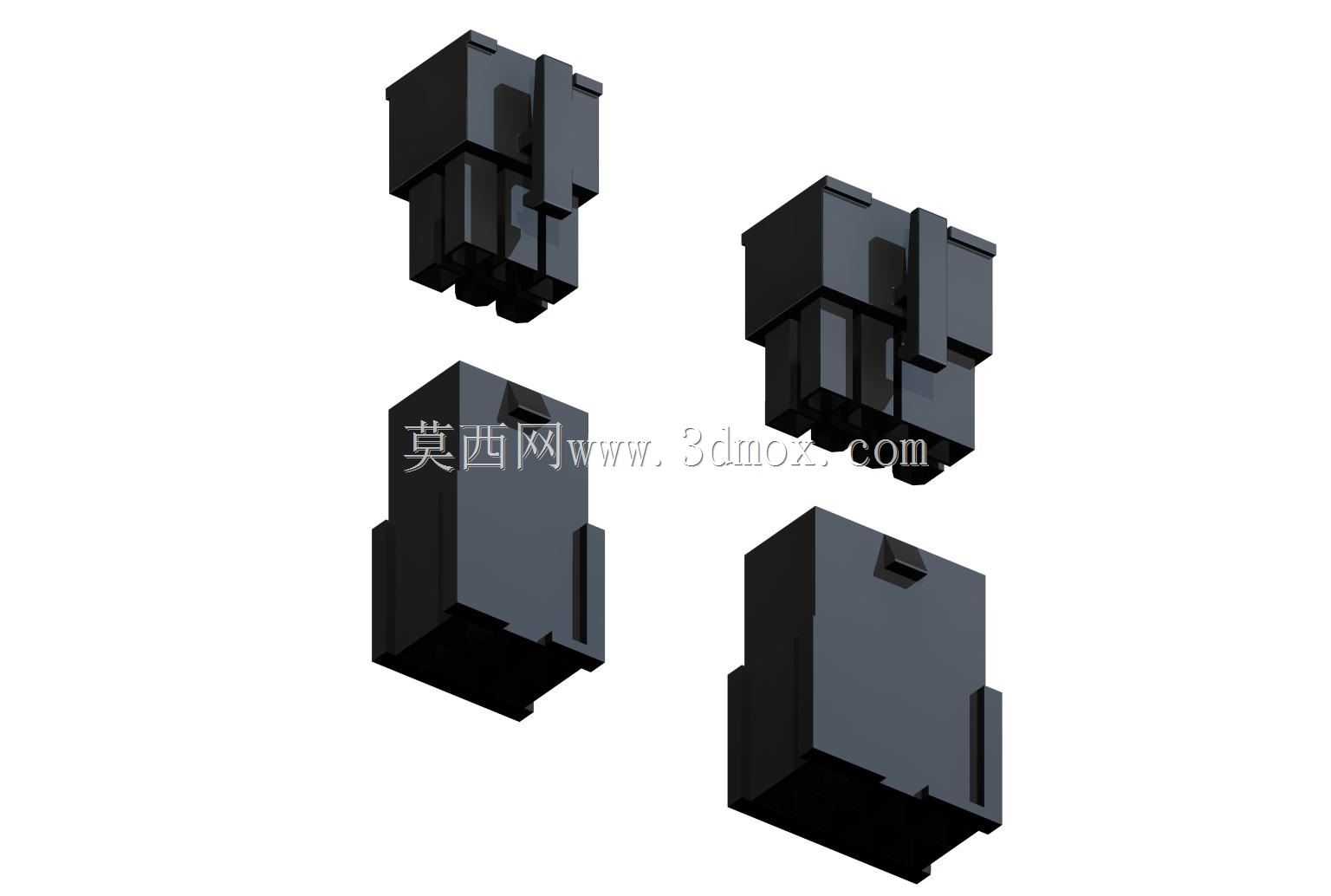

6针8针公母款PCI-E电缆扩展电源接头

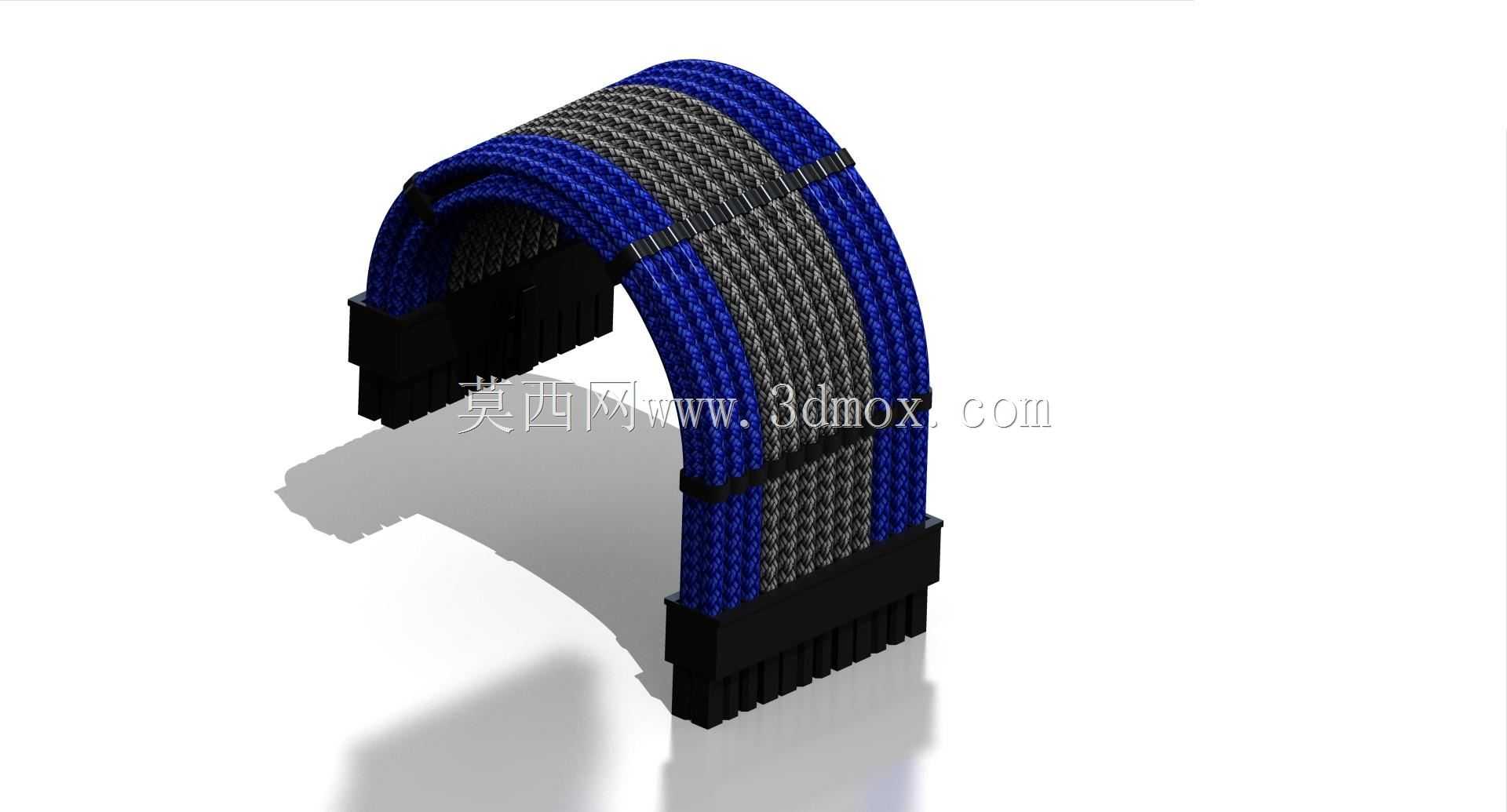

　　在台式计算机硬件组装、服务器供电扩展、工业计算设备内部布线场景中，PCI-E供电接头是保障显卡、扩展卡等大功耗部件稳定取电的核心连接部件，本次建模的6针、8针公母配套电源接头，正是针对电缆扩展场景开发的接插组件。从实际使用场景来看，这类接头常应用于机箱内部供电线缆长度不足、多显卡并联供电改造、定制化模组电源线束制作等工况，公头端通常压接在供电线缆末端，母头端可对接设备端取电接口或是另一组扩展线缆，实现供电链路的灵活延伸，避免因线缆长度受限导致的硬件安装位置受限、布线拉扯应力过大等问题。

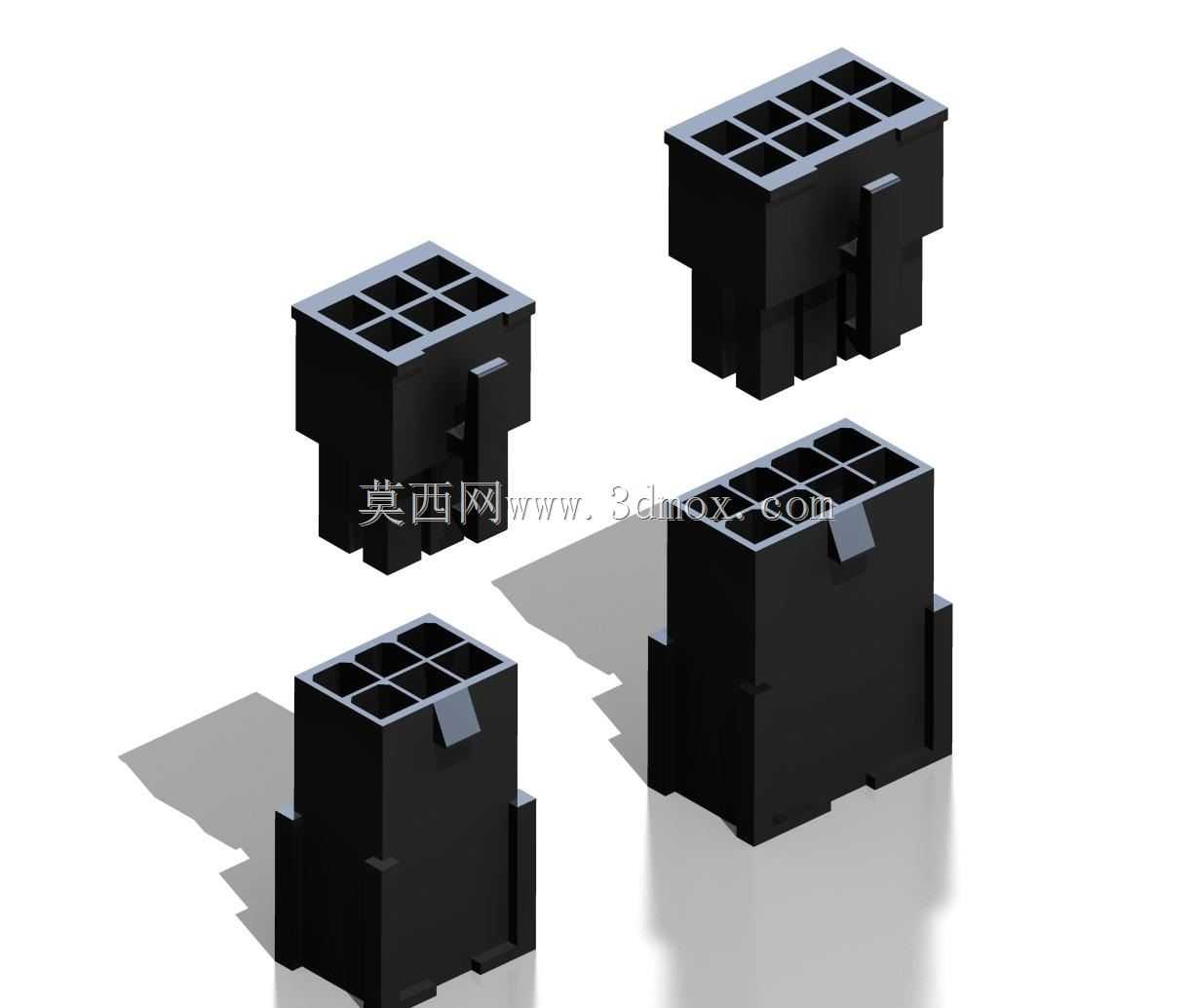

　　从功能特性上看，该款接头区分公版与女版结构，插合面做了防呆卡扣设计，插装时只有对位准确才能顺利推入，能从结构上杜绝反插导致的供电引脚短路、硬件烧毁风险；接头外壳采用硬质绝缘材质，表面做了防滑棱位设计，插拔作业时手指可借助棱位施加轴向推力，无需借助工具即可完成徒手操作，同时外壳侧壁设置了卡扣锁止结构，插合到位后会发出清脆的卡合声响，后续设备运输、震动工况下不会出现松脱断电的问题。引脚部分采用大载流截面设计，6针规格可承载75W供电输出，8针规格可承载150W供电输出，完全覆盖中高端独立显卡、PCI-E扩展采集卡、工业计算加速卡的供电需求，引脚与线缆压接位置做了应力释放结构，线缆弯折时不会直接拉扯压接点，长期使用也不会出现线芯断裂、接触不良的故障。

　　设计思路上，建模时优先还原了接头的实际装配公差，公头插片与母头插槽的配合间隙控制在0.1mm以内，既保证插合时的顺畅度，又不会因间隙过大导致接触电阻升高、接头发热的问题；外壳的分模线位置做了贴合实际注塑工艺的处理，没有出现违背生产逻辑的倒扣结构，若后续需要开模生产，可直接基于该模型调整拔模斜度即可投入模具开发。外形尺寸方面，公头主体外部轮廓尺寸为18.5mm×12mm×22mm，母头外部轮廓尺寸为19mm×12.5mm×20mm，安装边界上，接头插合后整体轴向长度为38mm，布线时需要预留至少40mm的轴向操作空间，接头侧壁卡扣突出外壳表面1.2mm，相邻布线槽位需要预留至少2mm的侧向间隙，避免卡扣被相邻线缆顶住无法正常锁止。

　　从结构细节来看，接头尾部的线缆进线口做了喇叭口导向结构，穿线作业时多股线芯可顺着喇叭口顺利进入引脚压接位，不会出现线芯散丝外露的问题；外壳内部设置了引脚定位卡槽，引脚压接线缆后装入外壳时，可顺着卡槽直接推到位，不需要额外调整引脚位置，能有效提升线束组装的作业效率。针对不同使用场景的需求，公母接头的外壳壁厚统一设置为1.5mm，既满足绝缘防护的强度要求，又不会因壁厚过大导致整体尺寸冗余，占用过多机箱内部布线空间。在实际选型应用时，可根据扩展的供电功率需求选择对应针数的接头，单路150W以内的供电场景选用8针规格，75W以内的场景选用6针规格，公母配套使用时可实现多段线缆的串联扩展，适配不同尺寸机箱、不同安装位置的硬件供电需求，避免定制整根长线缆带来的成本浪费。
