BSPP与M螺纹端口UDF自定义特征

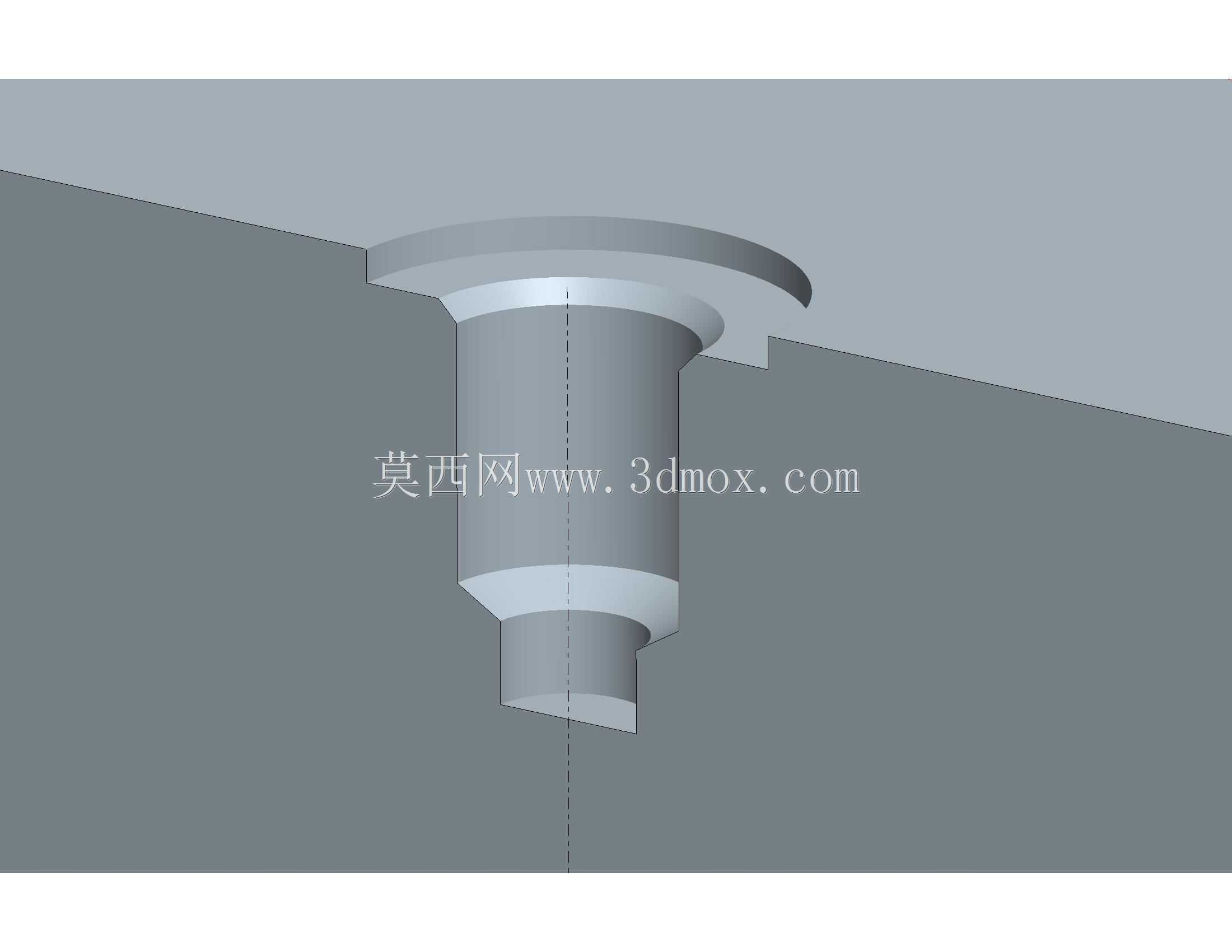

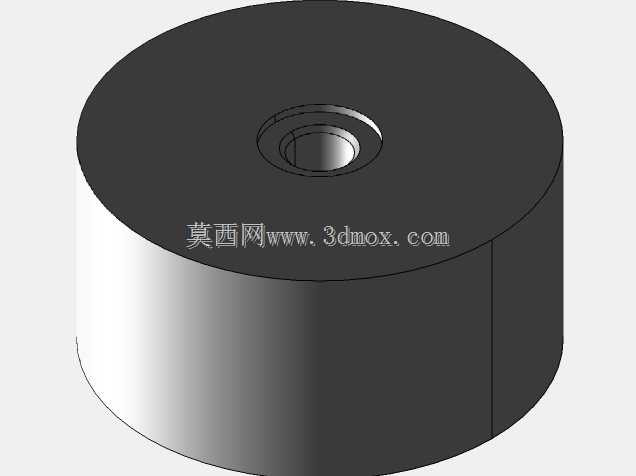

　　在液压、气动以及流体输送管路系统的三维建模工作中，端口特征的标准化创建一直是影响建模效率的关键环节，尤其是常用的BSPP英制管螺纹端口与公制M螺纹端口，在各类阀块、泵体、管路接头、液压站集成块的设计中出现频率极高，每次重复绘制端口的沉台、螺纹收尾、密封面结构，不仅会耗费大量的建模时间，还容易因为参数设置偏差导致密封面尺寸不符、螺纹深度超差等问题，直接影响后续零件加工后的管路密封性能。这类UDF特征的设计核心，是把经过实际生产验证的端口结构参数、特征逻辑完全固化，把原本需要拉伸、旋转、螺旋扫描、倒角等多步操作才能完成的端口结构，封装成可直接调用的单个特征，设计人员调用时只需要选择安装平面、定位基准，输入对应管路规格的参数，

　　就能一键生成完全符合工艺要求的端口结构，从根源上避免重复建模带来的人为误差。从实际应用场景来看，这类端口特征覆盖了从低压气动回路到中高压液压系统的多数连接需求，BSPP螺纹本身属于非密封型管螺纹，依靠端面密封圈实现管路密封，因此在UDF的结构设计中，特意预留了标准的密封槽安装边界，密封面的平面度要求、沉台深度公差都按照常规管路连接的工艺要求做了参数化约束，避免设计人员随意调整密封面尺寸导致密封失效；而M螺纹端口多用于小通径的控制油路、传感器安装接口，特征中整合了螺纹退刀槽、端口倒角的常规工艺结构，不需要设计人员再单独补充工艺特征。在安装边界的设计上，该UDF特征做了充分的适配性考虑，端口的法兰边外径、

　　沉台深度都和对应螺纹规格的标准接头安装尺寸完全匹配，不会出现接头安装时和基体棱边干涉、扳手空间不足的问题；特征的定位逻辑采用了基准面+参考轴的约束方式，不管是在平面型的阀块表面安装，还是在弧形的泵体、筒体侧壁安装，都能通过调整参考基准快速完成定位，不需要额外做基准转换。对于需要批量创建端口的集成式液压阀块设计来说，这类UDF的优势尤为明显，常规设计中一个中等复杂度的阀块往往有十余个不同规格的管路端口，逐个建模需要反复核对每个规格的螺纹深度、密封面尺寸，稍有疏忽就会出现螺纹孔钻通、密封面过浅导致密封圈压缩量不足的问题，调用标准化的UDF特征时，所有的结构参数都已经过工艺校验，只需要输入对应通径的规格参数，

　　就能保证每个端口的结构都符合加工与装配要求，同时特征自带的参数化关联属性，还能在后续修改管路通径时，直接通过修改UDF的参数完成整个端口结构的更新，不需要逐个删除特征重建，大幅减少设计修改的工作量。从特征的结构细节来看，端口的内壁过渡段做了平滑的锥面过渡设计，避免流体在端口位置出现直角紊流，降低管路系统的压力损失；螺纹段的有效深度按照常规管路连接的啮合长度要求设置，既保证螺纹连接的强度，又不会因为螺纹过深增加不必要的加工成本；端口外侧的倒角结构同时兼顾了安装导向与毛刺去除的工艺需求，装配时不需要额外修磨端口就能顺利完成接头旋合。很多刚接触管路系统设计的人员，往往容易忽略端口位置的扳手空间预留，在创建端口时只考虑螺纹孔本身的尺寸，导致后续装配时接头无法顺利拧紧，这个UDF特征在设计时就把对应规格接头的扳手外接圆尺寸纳入了安装边界的参考范围，调用特征时会自动生成参考边界线，提醒设计人员检查周边是否存在干涉结构，从设计环节就规避装配风险。在不同材质零件的适配性上，该UDF的参数设置也做了区分，针对钢制零件、铝合金零件、工程塑料零件的不同螺纹啮合强度要求，预留了螺纹深度的参数调整区间，设计人员可以根据基体材质快速调整对应参数，不需要重新计算螺纹的有效啮合长度。
