SAE标准液压端口用户自定义特征结构

　　在液压系统的管路布局设计环节，端口特征的标准化复用一直是提升建模效率、减少设计误差的核心要点，本次涉及的SAE端口UDF，正是针对液压元件、阀块、泵组等设备的外接油口连接需求开发的可复用特征结构，能够直接嵌入各类液压元件的基体模型中，无需设计人员每次重复绘制端口的密封槽、定位台阶、螺纹底孔等细节结构。从实际应用场景来看，这类SAE标准端口广泛覆盖工程机械液压系统、工业液压站、机床液压夹紧回路、农业装备液压传动单元等领域，是高压液压管路连接的通用接口形式，区别于普通公制螺纹油口，SAE端口采用特定的密封面角度与台阶定位结构，能够在35MPa及以上的高压工况下保持稳定的密封性能，避免管路脉冲振动带来的密封失效问题。

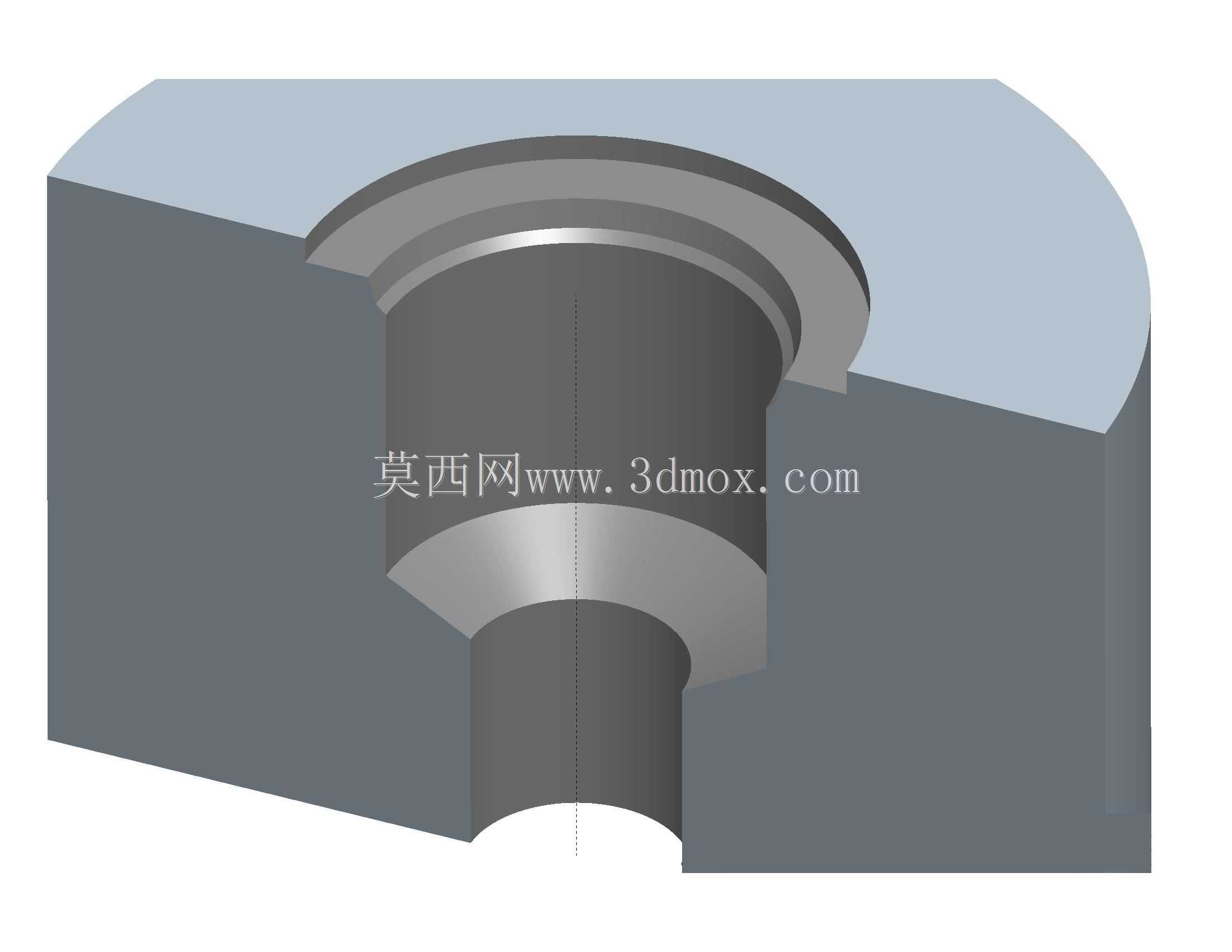

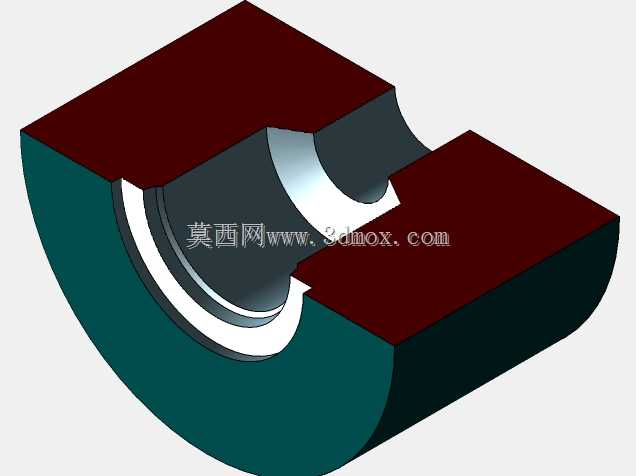

　　从结构设计逻辑来看，该端口特征采用阶梯式内孔布局，最外侧为密封面安装区域，加工有适配O型圈或组合密封垫的沉槽结构，中间段为螺纹啮合区域，匹配SAE标准的外螺纹管接头，最内侧为通油孔道，孔径根据通流流量需求做了平滑过渡，避免直角台阶带来的流道阻力增大与局部紊流问题。特征的安装边界完全遵循SAE J1926相关标准要求，端口外圆的加工平面预留了足够的扳手操作空间，密封面与基体安装面的垂直度公差控制在0.02mm以内，确保接头安装后密封面能够完全贴合，不会出现偏载导致的密封件切损问题。在建模逻辑上，该UDF特征将端口的所有加工尺寸做了参数化关联，设计人员调用时仅需要输入对应的通径规格、额定压力等级参数，特征就会自动匹配对应的螺纹参数、密封槽尺寸、沉孔深度、倒角大小，同时自动完成与基体模型的布尔运算，自动处理孔口的倒角与去毛刺结构，避免手动建模时容易遗漏的工艺细节。

　　从实际使用的角度来说，这类标准化UDF特征的应用，能够大幅降低液压阀块、液压泵、液压马达等元件的油口设计出错概率，过去手动绘制端口时，经常出现密封槽深度偏差、螺纹底孔尺寸不符、密封面角度加工错误等问题，导致后续加工完成的元件出现漏油、接头无法装配等故障，而采用经过标准校验的UDF特征，所有尺寸都经过实际工况验证，完全匹配行业内通用的SAE接头安装尺寸，不需要设计人员反复核对标准手册的尺寸参数。在外形与安装边界上，该端口特征的外伸高度、平面加工范围都做了统一规范，不会出现不同设计人员绘制的同规格端口尺寸不一致的问题，方便后续管路装配时的接头选型与管路布局，同时特征自带的工艺倒角与退刀槽结构，完全适配常规的数控加工工艺要求，不需要工艺人员后续额外补充加工特征，能够直接导出工程图用于生产加工。在流道设计上，端口内侧的通油孔与密封段之间做了15度的过渡锥角，能够减少油液在端口位置的压力损失，同时避免孔道台阶位置的应力集中，在高压脉冲工况下，能够有效降低端口位置的疲劳开裂风险，这也是很多手动建模容易忽略的细节，很多设计人员绘制端口时直接将通油孔与螺纹底孔做直角对接，在长期高压冲击下，直角位置很容易出现应力集中导致的基体裂纹，而该UDF特征的过渡结构完全经过力学仿真验证，能够满足长期高压工况的使用强度要求。
