带不可调六角螺母的BSPP外螺纹连接螺柱

　　在中低压流体输送管路的装配场景里，这类带集成式不可调螺母的BSPP螺柱是管路布局中非常常用的连接元件，常见于小型液压站的控制油路、气动系统的分支管路、工业冷却循环水的终端接点位，用来实现管路与阀块、设备面板、泵体接口之间的刚性密封连接，相比普通外螺纹接头加独立螺母的组合形式，这种集成结构减少了装配时的零件清点工作量，也避免了现场装配时螺母遗漏、错配的问题。

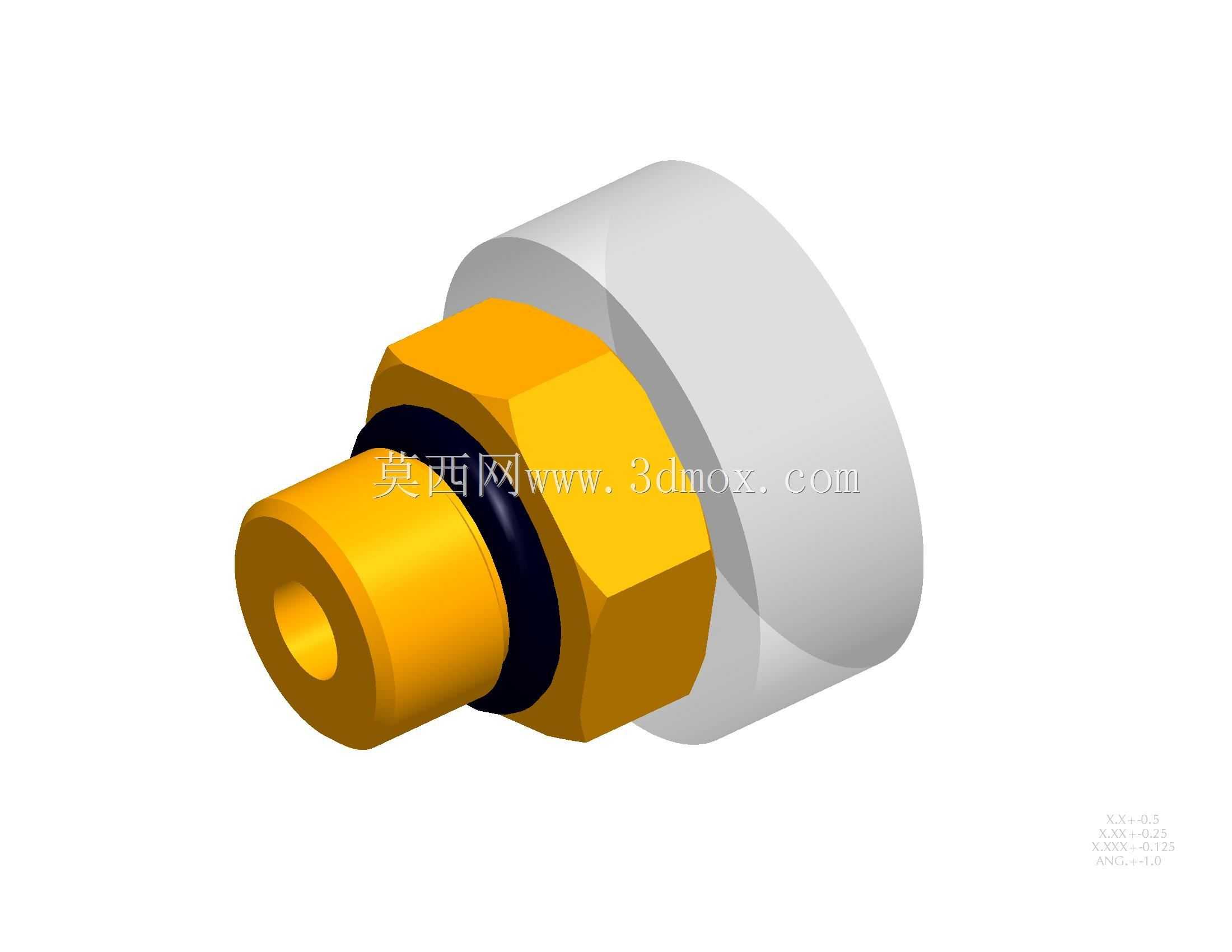

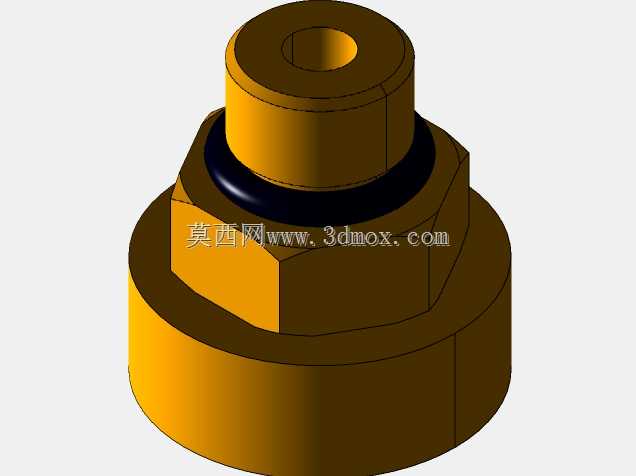

　　从结构功能来看，该螺柱的外螺纹段采用BSPP英制平行管螺纹标准，螺纹牙型角55度，配合端面的密封结构实现密封，不需要依靠螺纹牙的过盈挤压来封严，因此装配时的拧紧力矩控制要求相对锥螺纹更低，多次拆装后螺纹牙的磨损量更小，适合需要定期维护拆解的管路点位。端部的六角结构是标准的扳手夹持位，对边尺寸符合常规开口扳手、套筒的规格序列，装配时可以直接用标准工具施加扭矩，不需要额外定制工装。六角结构与后方的限位凸台之间设置了密封件安装槽，用来放置O型密封圈或者组合密封垫圈，当螺柱拧入对应接口后，凸台端面会将密封件压紧在对接面的沉台平面上，实现径向与端面的双重密封，能耐受常规工况下的油压、气压冲击，不会出现管路渗漏的问题。

　　设计这类零件的时候，首先要确定螺纹的有效旋合长度，需要匹配对应安装基体的螺纹孔深度，既要保证足够的螺纹啮合牙数来承受管路的拉脱力，也要避免螺纹过长顶到孔底造成装配不到位。后方的不可调螺母与螺柱本体是一体式结构，这里的不可调指的是螺母的轴向位置在零件加工完成后就完全固定，不需要像卡套式接头那样通过螺母的轴向移动来挤压卡圈实现抱紧，因此螺母本身只起到轴向限位的作用，不需要设计成可活动的结构，加工时可以直接和螺柱一体车削成型，减少了装配工序，也避免了活动螺母长期使用后出现的松旷、错位问题。尾部的凸台直径要大于安装面板或者阀块上的过孔直径，装配到位后凸台端面完全贴合安装面，保证密封件的压缩量在合理区间，一般密封件的压缩量控制在18%-25%之间，既能保证密封效果，也不会因为压缩量过大造成密封件永久变形失效。

　　从安装边界来看，这类螺柱的六角头对边尺寸决定了装配时的扳手空间需求，设计布局时需要在六角头周边预留至少3mm的扳手活动间隙，避免相邻管路或者结构件干涉扳手的操作。螺柱的中心通孔直径根据通流需求设计，要匹配对应管路的通径，保证流体通过时的压损在允许范围内，通孔的内壁粗糙度控制在Ra3.2以内，减少流体流动时的阻力，也避免内壁的毛刺在长期流体冲刷下脱落造成下游阀件、喷嘴的堵塞。螺纹段的入口处做了0.5*45度的倒角，既方便装配时对准螺纹孔，也能去除螺纹加工时产生的飞边，避免装配时飞边刮伤螺纹孔的牙型。密封槽的尺寸根据选用的密封件规格设计，槽宽比密封件线径大0.2-0.3mm，槽深比密封件线径小0.4-0.5mm，保证密封件安装后不会从槽内脱出，同时压紧后能完全填充槽内间隙。

　　在实际设备应用中，这类螺柱经常用在气动控制箱的面板气路接口、小型液压动力单元的阀块出油口、冷却系统的分水块终端点位，因为是一体式结构，零件的整体刚性更好，在管路受到轻微振动的时候，不会出现活动螺母松脱导致的密封失效问题，相比分体式接头的抗振性能更优。加工时一般采用六角棒料直接车削成型，螺纹部分采用滚丝或者车削加工，保证螺纹的精度符合BSPP标准的公差要求，密封槽的位置公差控制在±0.1mm以内，保证装配后密封件的压缩量均匀，不会出现局部压缩不足导致的渗漏。零件的表面处理根据应用场景选择，常规工况下采用镀锌钝化处理，提高防锈能力，腐蚀环境下可以采用不锈钢材质加工，不需要额外表面处理就能满足耐腐蚀要求。

　　建模的时候需要注意几个关键的尺寸约束：首先是螺纹的大径、中径、小径尺寸要符合BSPP螺纹的标准公差，六角头的对边、对角尺寸要符合紧固件的标准规范，密封槽的直径、宽度、深度尺寸要和选用的标准密封件匹配，通孔的同轴度要控制在0.05mm以内，保证流体通过时不会出现偏流。另外凸台的端面要和螺纹轴线保持垂直，垂直度公差控制在0.02mm以内，避免装配后密封件受压不均匀，影响密封效果。这类UDF特征可以在三维建模时直接调用，不需要每次重复绘制螺柱、六角头、密封槽的结构，能大幅提高管路系统设计时的建模效率，调用时只需要输入对应的螺纹规格、通孔直径、凸台尺寸参数，就能快速生成符合设计要求的螺柱模型，减少重复建模的工作量，也能避免手动建模时出现的尺寸错误。
