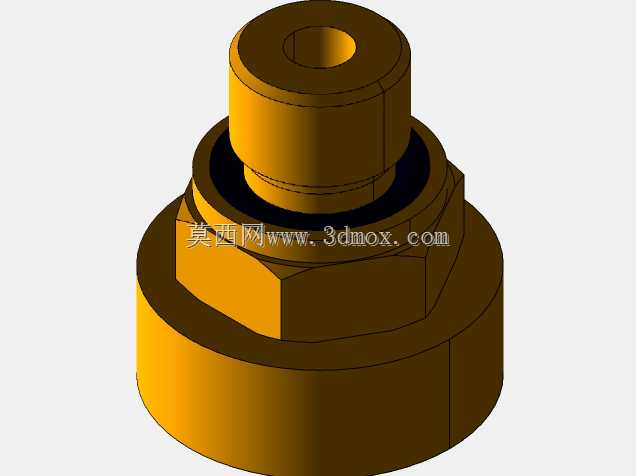

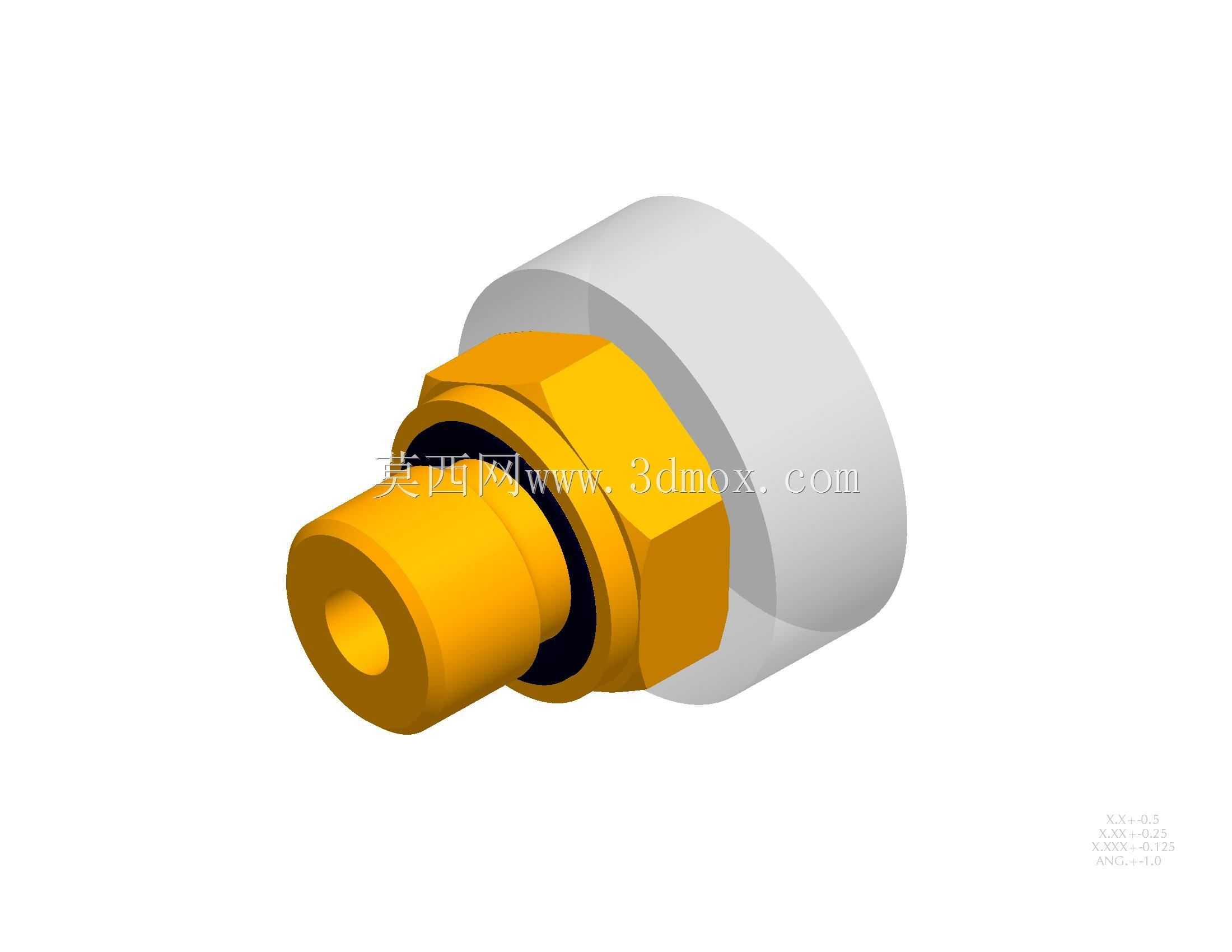

BSPP1179-2双头螺柱UDF参数化设计

　　在液压站集成、气动控制回路搭建、工业流体输送管路的装配场景里，管螺纹连接的密封可靠性、装配互换性一直是结构设计阶段需要重点把控的环节，BSPP英制管螺纹作为非密封管螺纹的常用标准，在进口设备配套、欧标流体元件对接的项目中应用占比极高，而双头螺柱类的管接件，往往承担着管路与阀块、设备壳体之间的刚性连接与介质导通双重作用。

　　这套UDF自定义特征覆盖G1/8到G1-1/2的全尺寸段规格，设计阶段完全遵循BSPP 1179-2标准的牙型参数、螺距公差、有效啮合长度要求，建模时将螺纹收尾退刀槽、六角扳拧面的对边尺寸、端部密封槽的深度宽度都做了参数化绑定，调用时只需选定对应公称通径，即可自动生成符合装配要求的完整螺柱特征，无需重复绘制螺纹牙型、反复核对扳拧空间尺寸。

　　从实际装配边界来看，不同规格的螺柱对应的安装开孔尺寸、伸出端长度、配套密封垫圈的压缩量都做了预设约束：小通径G1/8规格多用于仪表引压管、小型气动电磁阀的接线端连接，整体结构紧凑，六角头对边尺寸控制在12mm以内，可在密集排布的阀岛间隙内完成扳拧操作，不会和相邻元件产生干涉；G1/2、G1-1/2这类大通径规格则多用于主供液管路、冷却循环回路的连接，螺柱的光杆段做了加粗处理，可承受管路振动带来的交变载荷，端部的密封槽适配丁腈橡胶O型圈，装配后可实现0.8MPa压力下的无渗漏密封，无需额外缠绕生料带，大幅提升现场装配效率。

　　设计过程中特意规避了常规管螺柱建模容易出现的参数不匹配问题：将螺纹的有效旋合长度设置为公称直径的1.2-1.5倍，既保证足够的连接强度，又不会因旋入过长导致阀块螺纹孔底孔击穿；六角扳拧面的厚度按照标准力矩的受力要求设置，不会出现扳拧时棱角崩裂的情况；中心通径的尺寸严格对应公称通径的通流要求，内壁做了0.2mm的圆角过渡，减少介质流动时的阻力损失，避免直角拐角处的湍流冲蚀。

　　在三维建模调用时，这套UDF可直接嵌入到装配体的对应安装面，自动匹配安装孔的同轴度约束，生成的特征自带装配基准面、配合参考，在做管路布线、干涉检查时可直接识别连接点，无需额外添加配合关系。针对不同的应用场景，特征内还预留了表面处理的参数切换选项，可根据工况要求切换成镀锌、发黑、不锈钢材质的外观属性，方便在做整机装配渲染、BOM清单统计时直接调用对应属性，不用二次修改模型参数。

　　从现场运维的角度考虑，这套螺柱的尺寸完全和市面标准件的互换尺寸对齐，后期维护更换时无需重新测绘，直接按照标注的公称通径采购标准件即可完成替换，不会出现自制件和标准件不匹配导致的停机问题。在做管路应力仿真分析时，模型的光杆段、螺纹段的网格划分可自动识别特征边界，无需手动分割面，仿真时可直接在螺纹连接面施加绑定约束，准确计算管路振动、压力冲击下的螺柱应力分布，提前排查应力集中导致的断裂风险。
