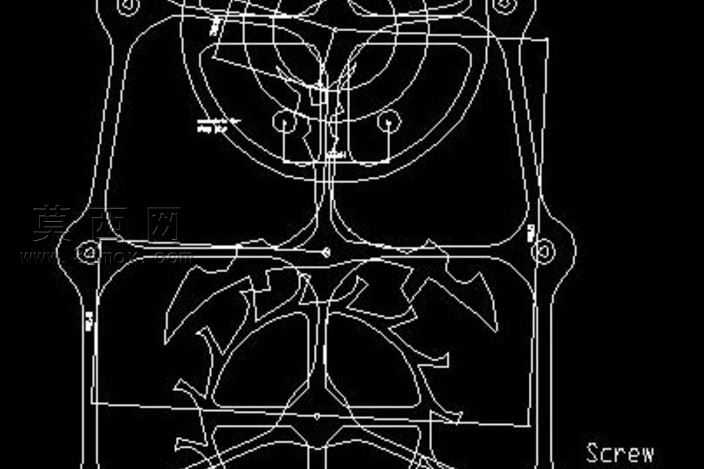

时钟锚擒纵与骨架结构二维设计图纸

本设计为时钟锚擒纵与骨架结构的二维工程设计图纸，依托DraftSight平台完成全参数化绘制，整体围绕家用小型木质时钟的核心传动与支撑需求展开设计。设计初期首先明确了家用数控雕刻机的加工适配性要求，所有轮廓线条均采用连续闭合路径绘制，避免出现断点、交叉线等影响雕刻加工的瑕疵，确保图纸可直接导入雕刻机控制软件生成加工刀路。图纸完整呈现了锚式擒纵机构的核心轮廓与配套骨架的支撑结构，擒纵部分的叉瓦位置、擒纵轮齿形轮廓均按照机械计时的传动精度要求绘制，各啮合点位的相对位置经过反复校准，能够保证擒纵动作的间歇传动稳定性，为时钟走时的精准性提供结构基础。骨架部分采用一体化轮廓设计，将擒纵机构的安装定位点位、传动轮系的支撑边框整合为统一的整体结构，减少了后续木质加工时的拼接工序，同时骨架的镂空轮廓兼顾了结构强度与视觉通透感，适配木质时钟的外观展示需求。绘制过程中严格遵循二维机械制图的规范要求，所有轮廓线、定位辅助线分层管理，关键装配位置标注了清晰的定位基准，方便加工时的尺寸校准。材质适配层面，设计充分考虑木材的加工特性，所有转角位置均设置了适配雕刻机刀具的圆角过渡，避免锐角加工时出现木材崩边的问题，同时各结构件的连接位置预留了合理的安装余量，方便后续的装配调试。整体设计从实际加工场景出发，既满足了机械计时结构的传动精度要求，又适配家用小型数控雕刻机的加工能力，是面向手工木质时钟制作的实用化工程设计成果，能够为时钟爱好者的自制项目提供精准的加工依据，无需额外调整即可直接用于木材雕刻加工，大幅降低了自制时钟的结构设计门槛。
