手动杠杆式金属板材剪切机结构设计

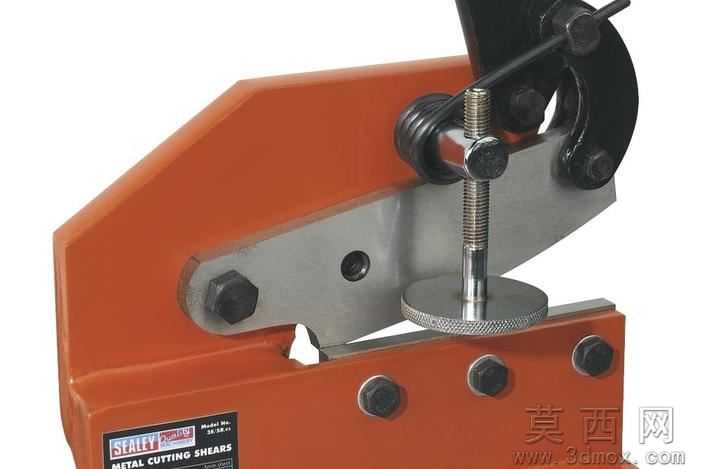

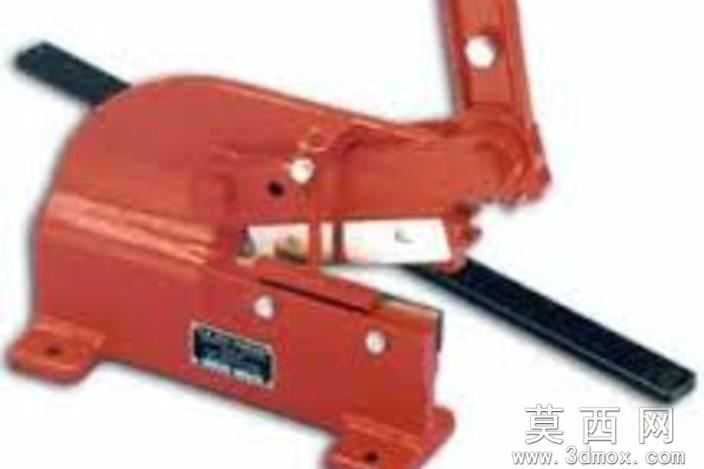

本模型为手动杠杆式金属板材剪切设备，采用三维建模软件完成全参数化结构设计，完整还原了手动剪板机的机械传动与执行逻辑。建模过程中首先对设备的整体机架进行基准定位，采用橙色涂装的铸钢材质作为上下机座主体，通过内六角圆柱头螺栓实现上下机座的紧固连接，螺栓装配位置严格按照手动剪板机的受力分布排布，确保剪切作业时机架具备足够的抗变形能力。核心剪切机构采用杠杆增力原理设计，上部黑色的手动压臂通过铰接轴与上机座连接，铰接位置配置复位扭簧，扭簧参数经过运动仿真验证，可保证单次剪切完成后压臂自动回弹至初始位置，提升连续作业的操作效率。动刀与定刀采用高碳工具钢材质建模，刀刃部分做了锐化处理并赋予金属抛光材质，还原剪切刃口的锋利质感；刀座位置设置了带滚花调节头的丝杆压紧机构，丝杆采用梯形螺纹建模，滚花头表面做了网格纹理处理，可实现待剪切板材的手动压紧固定，避免剪切过程中板材移位影响切口精度。设备正面的品牌标识区域采用贴图材质还原，清晰呈现设备的参数标注区域，所有铰接位置均做了销轴与孔的间隙配合仿真，确保模型可实现完整的开合剪切运动模拟。材质分配上，机架部分赋予橘红色锤纹漆材质，金属结构件根据功能区分赋予发黑、镀锌、抛光钢等不同金属质感，橡胶复位弹簧赋予哑光黑色橡胶材质，调节手轮赋予镀铬金属材质，整体渲染效果贴近真实工业设备的视觉表现。设计过程中重点优化了杠杆的力臂比例，通过三维软件的运动力学仿真，确保手动施加较小的作用力即可在刀刃处获得足够的剪切力，可适配薄钢板、铝板、铜板等常见金属薄板的手动剪切作业，整体结构紧凑无冗余零件，所有标准件均采用通用规格建模，具备实际加工参考价值。
