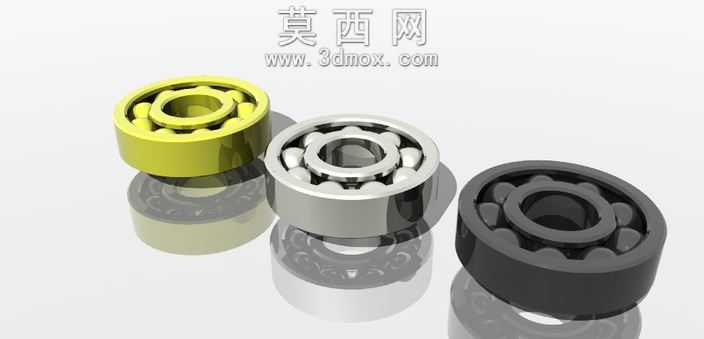

剖视展示深沟球滚动轴承结构模型

本模型为深沟球滚动轴承的剖视展示三维模型，建模过程以还原轴承真实装配结构为核心目标，首先通过旋转凸台命令生成轴承内圈与外圈的基础基体，精准控制内圈滚道、外圈滚道的圆弧曲率半径，确保滚道与滚动体的配合间隙符合通用轴承的设计公差要求，避免后续装配出现干涉问题。滚动体采用标准球形几何体建模，通过圆周阵列命令将滚动体均匀排布于内外圈滚道之间，阵列数量参考常用同规格深沟球轴承的滚珠配置参数，保证排布间距均匀一致，还原真实轴承的滚动体布局逻辑。保持架部分采用简化剖视处理，在不影响核心结构展示的前提下，省略保持架的局部细节卡扣结构，重点突出滚动体与内外圈的配合关系，降低模型整体面数同时保证结构辨识度。材质设置上，内外圈与滚动体均赋予高铬轴承钢材质，调整金属材质的反射率、粗糙度参数，模拟轴承钢经淬火处理后的哑光金属质感，添加细微的表面磨砂纹理，避免材质过于塑料化；剖切面位置设置不同的材质明暗度，清晰区分实体部分与剖视展示区域，让观看者可以快速识别轴承的内部装配层次。渲染阶段采用三点布光方案，主光源从模型斜上方45度角投射，突出轴承滚道与滚动体的曲面轮廓，辅助光源从侧后方补光，消除模型暗部的死黑区域，底部添加弱反光地面，模拟工业产品展示的常用渲染环境，提升模型的真实感。设计思路上采用半剖展示形式，无需拆解模型即可同时呈现轴承的外部轮廓与内部滚动结构，方便使用者快速理解深沟球轴承的工作原理，即通过滚动体在内外圈滚道间的滚动，降低轴类零件转动过程中的摩擦阻力，同时承受径向载荷与部分轴向载荷。建模过程中对所有配合面进行了干涉检查，确保内外圈、滚动体之间不存在穿模问题，各部件的尺寸比例符合通用机械设计的标准规范，可用于机械原理教学、产品装配演示、五金配件选型参考等场景，模型结构规整，特征树逻辑清晰，方便后续根据需求调整轴承的尺寸参数、滚动体数量，衍生出不同规格的轴承模型。
