参数化方形矩形螺旋弹簧三维设计

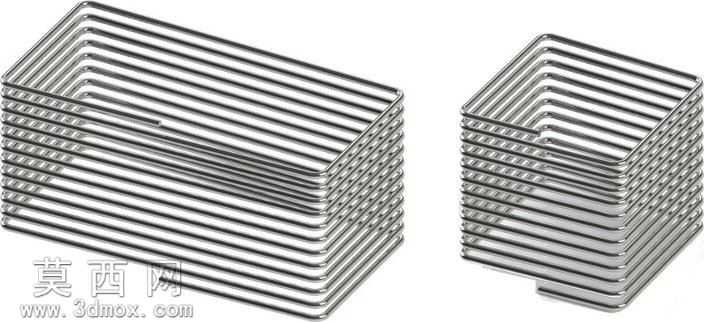

本作品为参数化设计的方形矩形截面螺旋弹簧三维模型，建模过程采用公式驱动的参数化建模逻辑，在三维建模环境中预先定义长度、宽度、线径、节距四类核心可变参数，通过参数关联实现弹簧整体尺寸的快速调整，无需重复绘制基础轮廓即可生成不同规格的同结构弹簧。建模阶段首先绘制矩形截面的弹簧扫掠路径，通过螺旋线与方形轮廓的投影拟合，让螺旋路径严格匹配方形外轮廓的转角特征，避免普通螺旋弹簧圆形路径无法适配方形安装空间的问题，扫掠过程中严格控制矩形截面线材的走向，保证每一圈弹簧的截面方向与螺旋路径切线方向垂直，还原真实弹簧的线材弯折形态。材质设置上采用抛光弹簧钢材质，调整金属材质的反射率、粗糙度参数，还原不锈钢弹簧表面的冷金属光泽与细微拉丝纹理，渲染阶段采用柔和的工作室布光，通过多盏面光源消除弹簧层叠结构产生的死黑阴影，清晰展现每一圈簧片的层叠间隙与转角处的弯折细节，同时呈现两种不同长宽比例、不同节距的弹簧方案，直观展示参数调整后的形态差异。结构层面该类矩形弹簧相比圆形截面弹簧，在相同安装空间内可提供更大的承载接触面积，应力分布更均匀，适合方形安装槽位的弹性缓冲、复位场景，建模过程中特意保留了弹簧两端的平圈结构，保证弹簧安装后的端面贴合度，符合实际五金弹簧的加工工艺要求。整个设计逻辑围绕参数化复用展开，所有尺寸约束均与初始定义的变量绑定，修改任意参数后模型可自动重建，大幅提升同类型弹簧的设计效率，模型细节还原到位，转角处的线材弯折半径符合实际加工的工艺限值，不存在建模过程中常见的曲面扭曲、截面错位问题，可直接用于装配验证、结构仿真或加工参考。
