可移动式安全防护隔断小组机结构

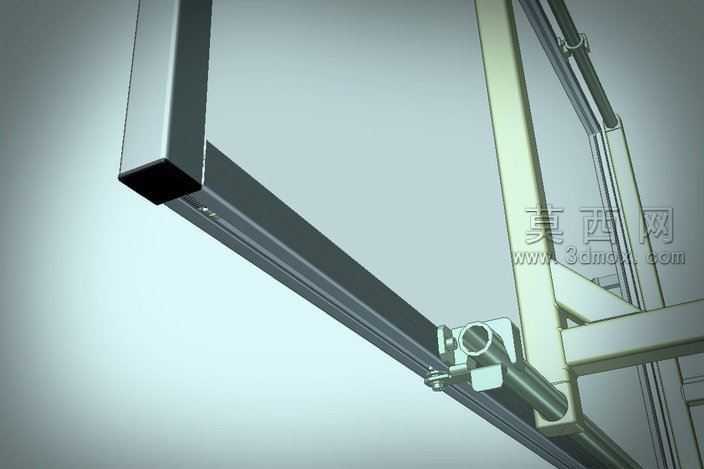

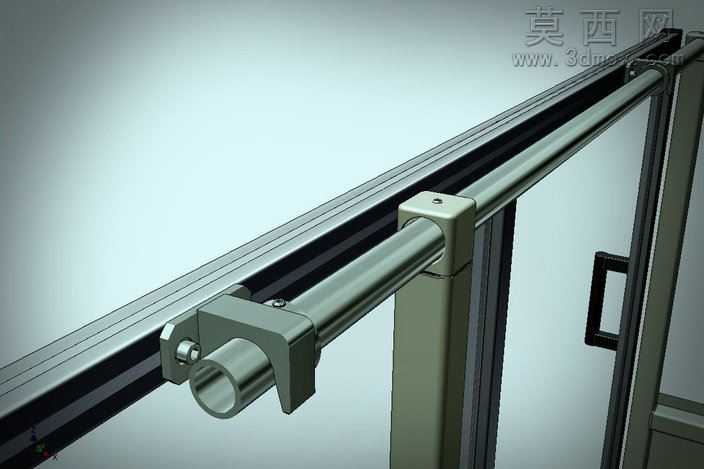

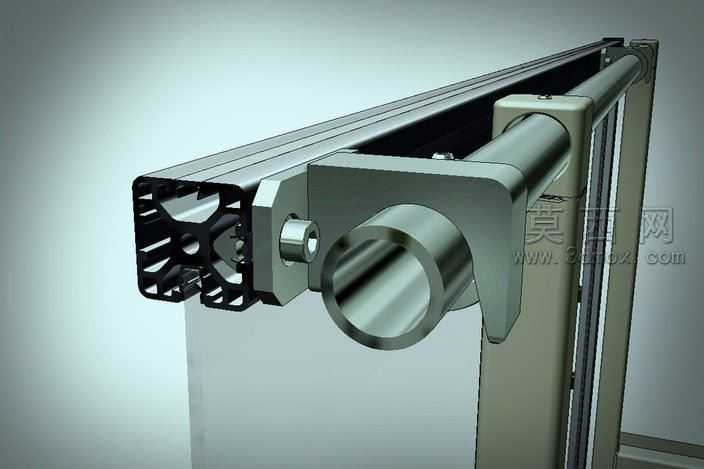

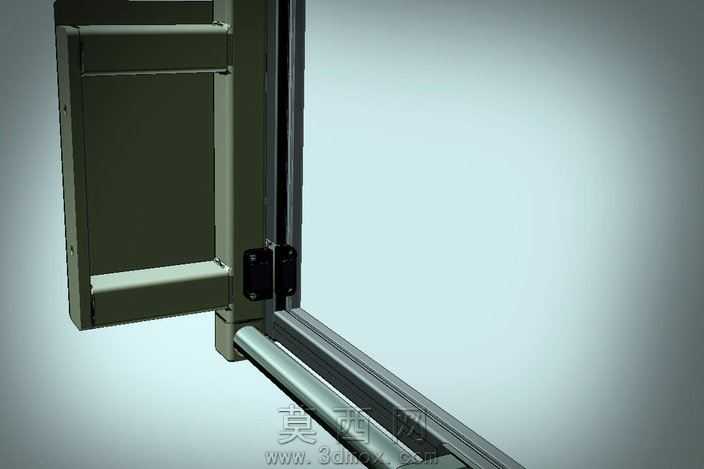

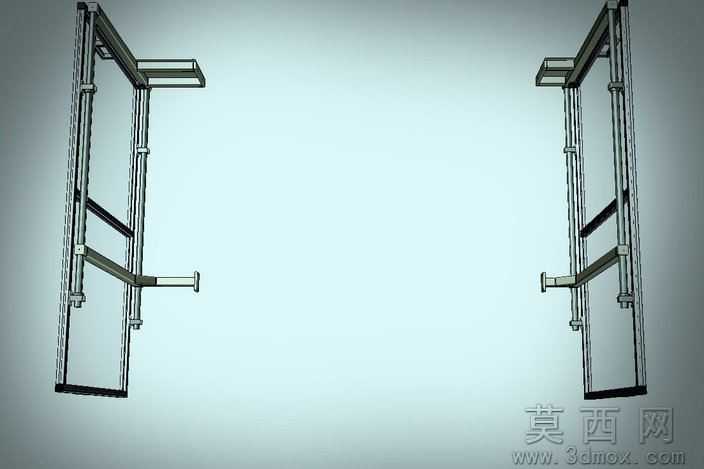

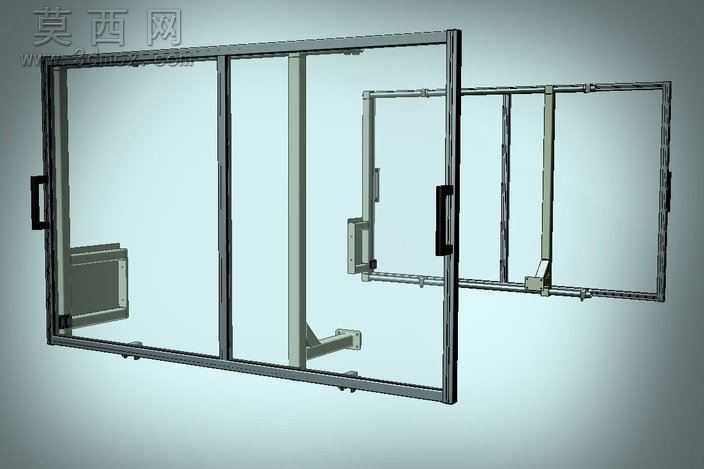

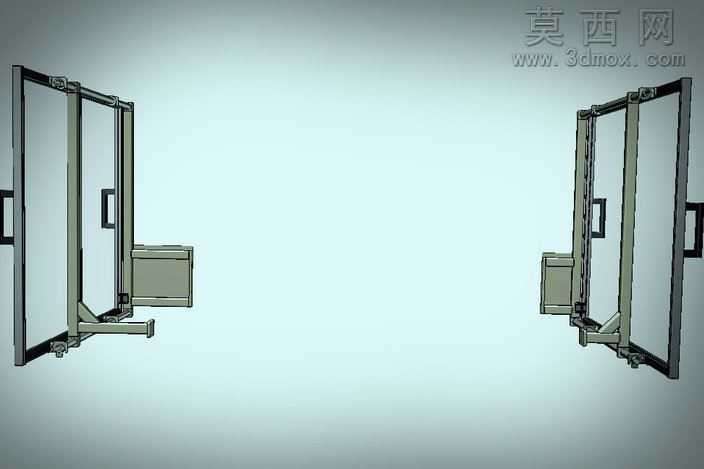

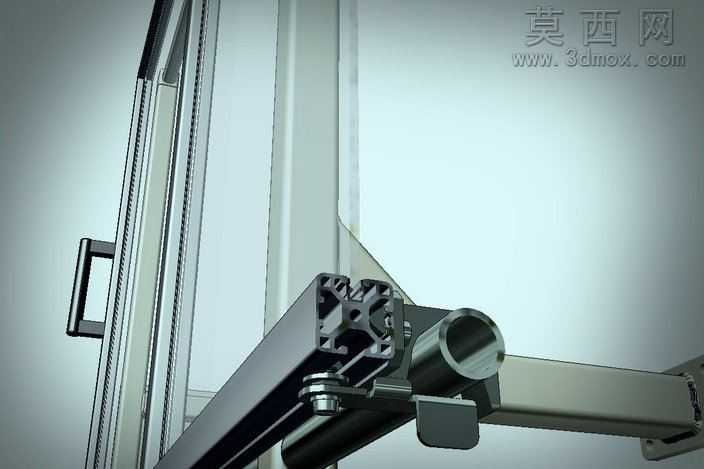

本作品为可移动式安全防护隔断结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循工业防护装置的安全设计规范，对每一处框架型材的截面尺寸、连接节点的配合公差、滑动组件的行程限位都做了精准的参数定义，确保模型可直接对接生产加工环节的尺寸校验需求。渲染阶段采用哑光金属材质搭配半透明防护面板材质，通过三点布光方案突出框架的金属质感与面板的通透防护属性，多角度渲染视图清晰展示了隔断的展开、半开合两种使用状态，直观呈现结构的空间占用与防护覆盖范围。材质设置上，外框架采用工业铝型材的磨砂阳极氧化质感，把手部件采用防滑黑色工程塑料材质，底部滑动组件采用耐磨尼龙与金属导轨的组合材质，不同材质的物理属性区分明确，还原真实工业产品的视觉效果。结构设计上采用模块化拼接思路，整体由左右两组独立的滑动隔断单元组成，每组单元包含矩形外框架、内嵌防护面板、侧边操作把手、底部滑动支撑脚、侧边定位锁止件五个核心部分，两组单元可沿底部导轨方向横向滑动，实现防护区域的开合调整，框架内部设置竖向加强筋提升整体抗形变能力，侧边的锁止结构可在隔断完全闭合后实现位置固定，避免使用过程中出现意外滑移。设计思路围绕工业作业场景的临时安全防护需求展开，兼顾防护可靠性与操作便捷性，可移动的结构设计无需对作业场地做永久性改造，即可快速搭建局部安全防护区域，适用于设备检修、临时作业分区等多种工业场景，模型的所有连接部位都预留了标准紧固件的安装位，可直接适配常规工业五金配件的装配需求，整体结构无冗余设计，在保证结构强度的前提下尽可能降低整体自重，方便单人完成推移调整操作。
