1/2英寸驱动30毫米滚花套筒结构设计

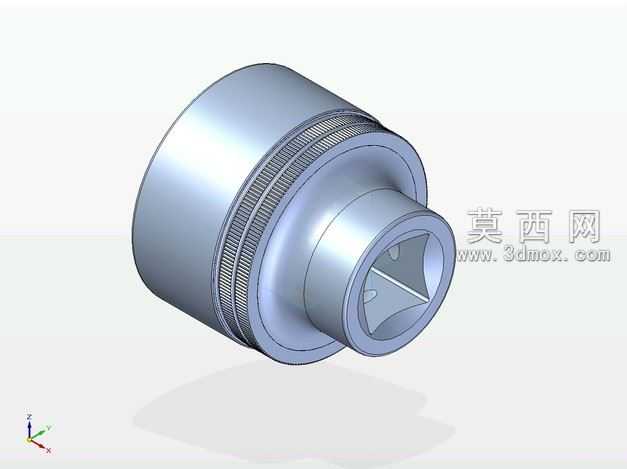

本作品为1/2英寸驱动规格的30毫米滚花套筒三维建模作品，建模过程围绕手动五金工具的实际使用需求展开，首先通过旋转凸台指令构建套筒的整体回转基体，精准控制套筒外圆的阶梯过渡结构，一端为适配30毫米紧固件的内六角工作端，另一端为适配1/2英寸棘轮扳手驱动的方孔连接端，两端的同轴度公差在建模阶段通过基准轴约束严格控制，保证使用时的传动同心度，避免偏载磨损。模型在外壁中段设计了双段滚花结构，滚花纹理通过圆周阵列的细凸棱特征实现，纹理深度、间距均参考手动工具的行业通用标准，既保证徒手拧动时的防滑摩擦力，又避免滚花过于尖锐划伤手部，同时在滚花区域两侧设计了退刀槽结构，还原真实机加工的工艺特征，让模型更贴近实际量产产品的结构细节。材质渲染阶段，整体采用哑光铬钒钢材质，调整金属材质的粗糙度、反射率参数，模拟工具钢淬火后表面喷砂镀硬铬的真实质感，滚花区域单独赋予略高的粗糙度参数，区分光滑外圆面与防滑纹理面的视觉差异，内孔的棱角处做了微小的倒角处理，既还原真实产品的去毛刺工艺，也避免渲染时出现尖锐棱角的光影失真。结构设计上，内六角工作端的棱角做了微小的圆弧过渡，模拟实际套筒为提升抗扭强度做的应力分散设计，驱动方孔内部预留了弹珠定位凹坑，适配棘轮扳手的锁定结构，保证连接时不会意外脱落，套筒的壁厚经过合理设计，在保证整体抗扭强度的前提下控制整体重量，符合手动工具长时间操作的轻量化需求。建模全程采用参数化设计逻辑，所有关键尺寸均设置可编辑参数，可快速修改适配不同规格的紧固件尺寸，也可直接导出至工程图模块生成加工图纸，用于实际产品的开发验证，模型的所有特征均做了几何圆角处理，避免出现应力集中的尖锐结构，同时保证3D打印验证时不会出现支撑难以去除的死角，兼顾数字建模展示与实物生产验证的双重需求。
