可调式多马克杯激光印刷加工夹具装置

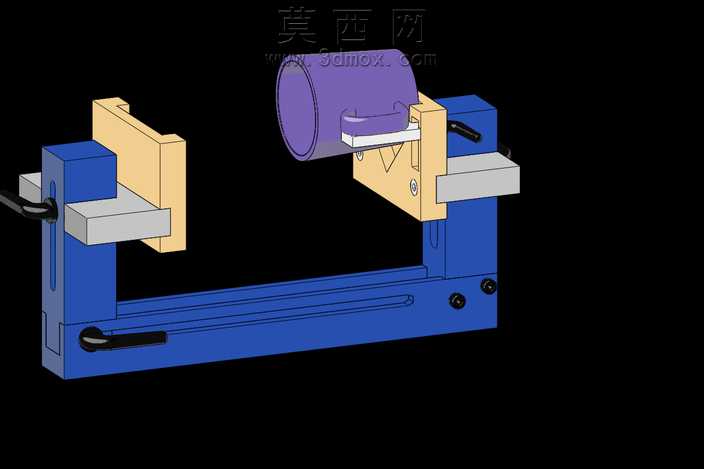

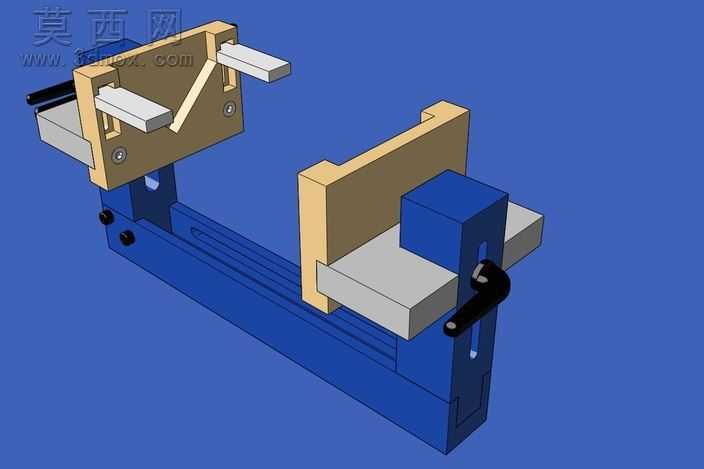

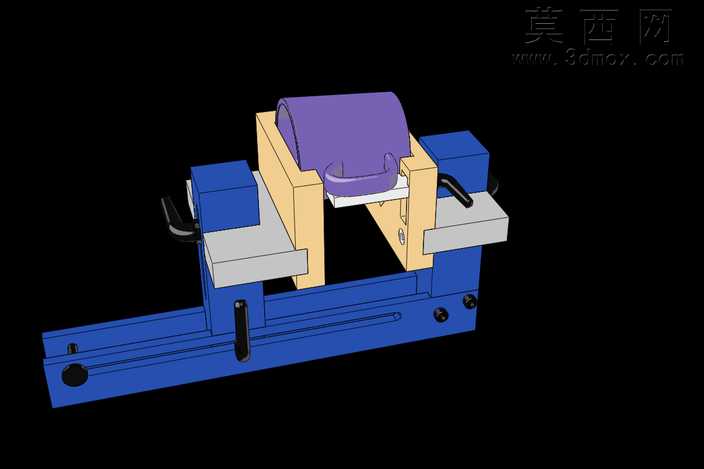

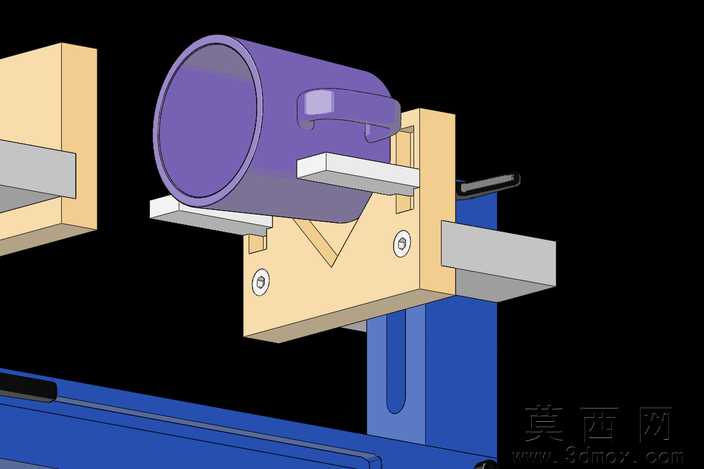

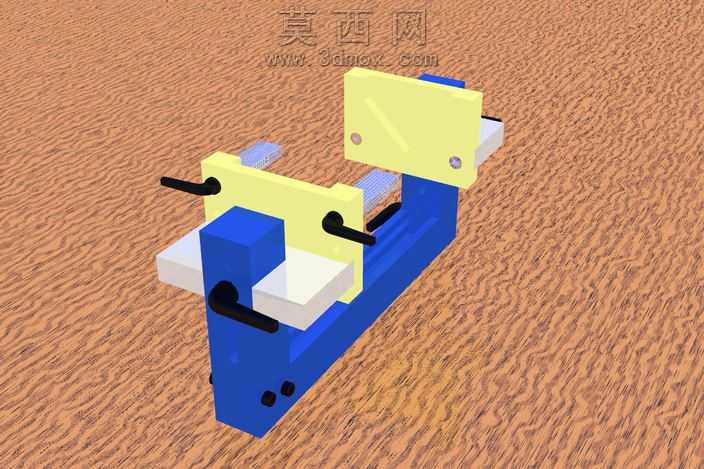

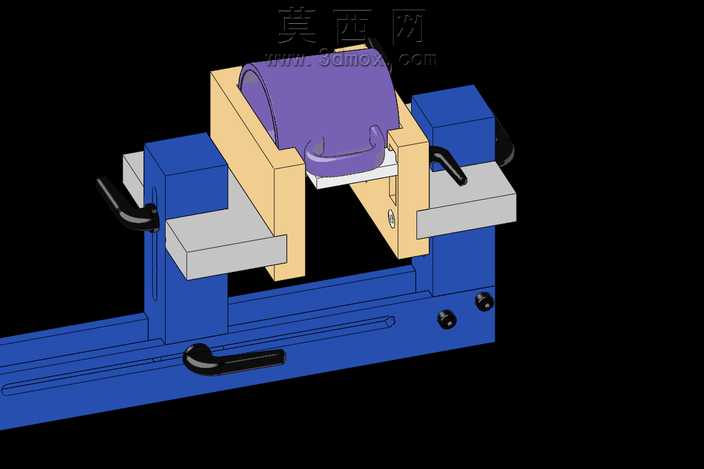

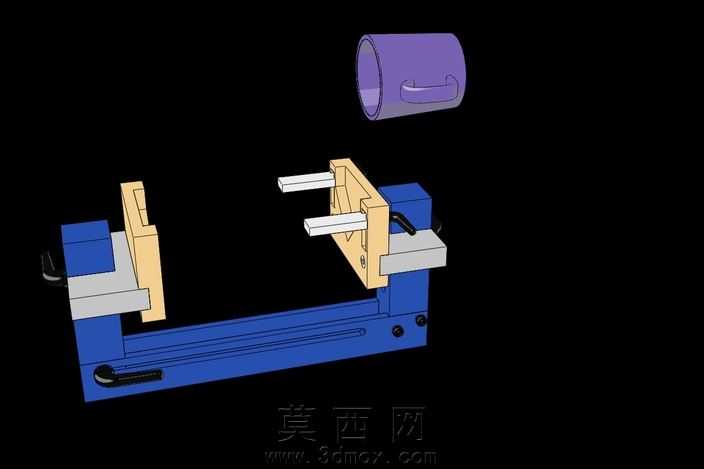

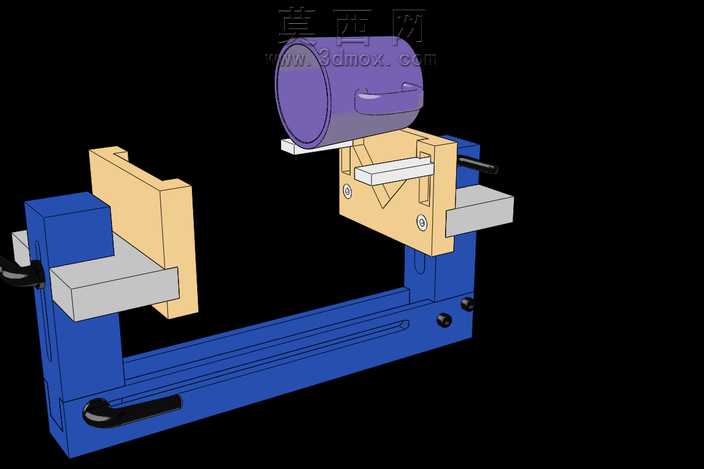

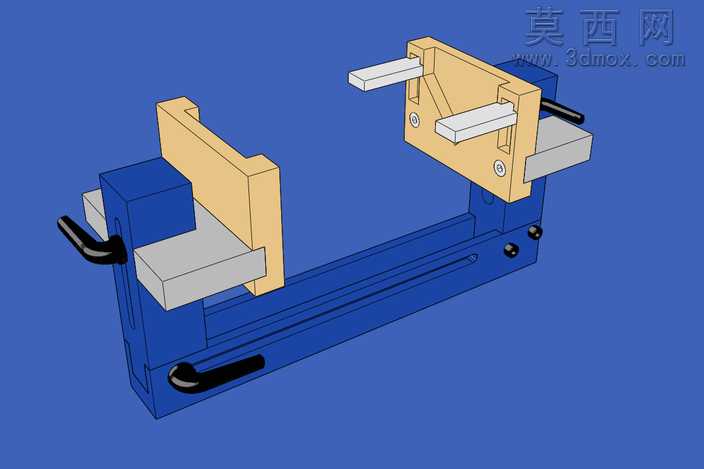

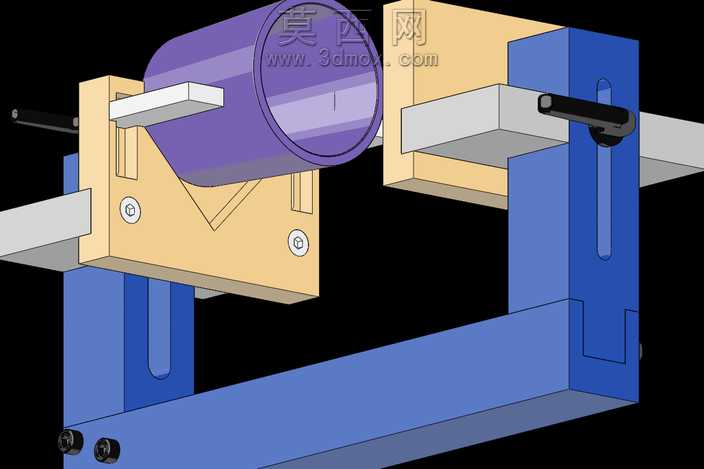

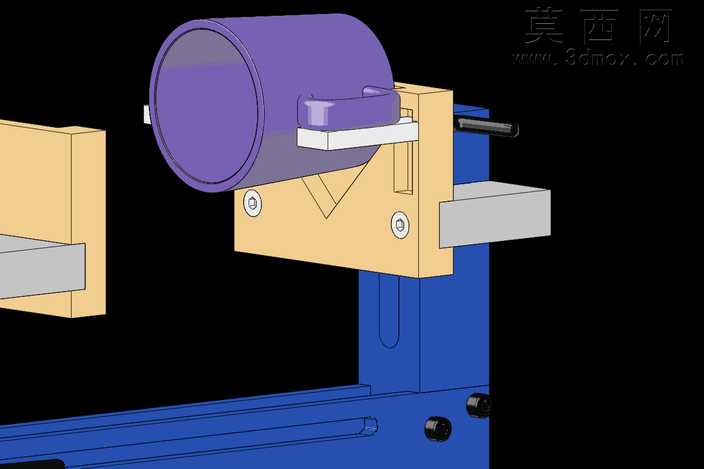

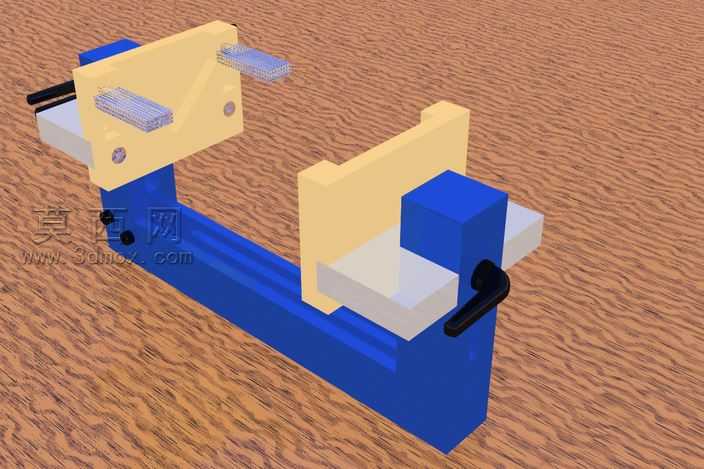

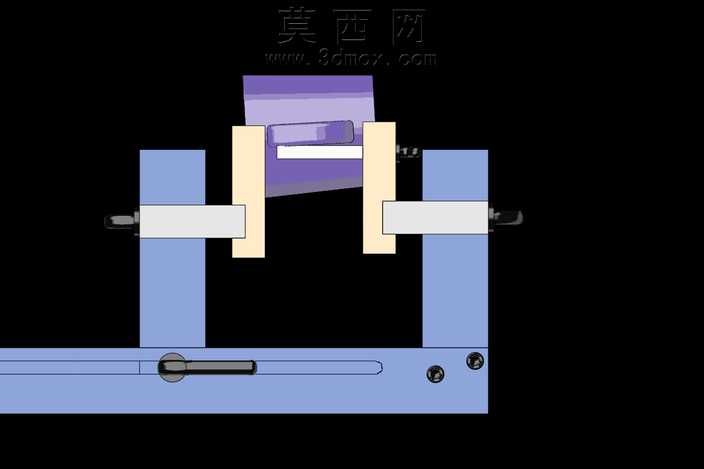

本作品为适配多规格马克杯激光雕刻、印刷工序的可调式夹持工装，整体采用三维参数化建模方式完成全结构设计，建模过程中对各活动配合部件预留了合理的装配公差，确保虚拟装配状态下各运动副无干涉、卡滞问题。模型渲染阶段采用哑光金属材质模拟工装主体的钢制基座结构，搭配浅米色硬质工程塑料材质呈现两侧可调定位挡块的外观特征，操作手柄部分使用黑色哑光橡胶材质还原防滑握持的质感，蓝色涂装的滑动基座部分做了细微的金属磨砂纹理处理，整体渲染效果清晰区分各功能部件，直观展现工装的结构层次。从结构设计来看，该工装采用长条形滑动基座作为承载主体，基座上开设平行导向滑槽，一侧设置固定定位挡块，另一侧为可沿滑槽滑动的活动夹持组件，活动组件搭配带防滑手柄的锁紧结构，可根据不同杯型的直径、长度尺寸灵活调整夹持间距，适配绝大多数常规规格马克杯的装夹需求；两侧定位挡块上设置有仿形承托结构，可稳定承托杯身避免加工过程中出现晃动偏移，基座上的刻度标识结构可帮助操作人员快速定位夹持位置，提升换型调试的效率。设计思路围绕马克杯激光雕刻、印刷工序的实际生产痛点展开，传统单规格杯型夹具换型成本高、适配性差，无法满足小批量多规格杯类产品的加工需求，因此本设计采用可调式结构方案，通过滑动夹持组件的行程调整覆盖常见马克杯的尺寸范围，无需更换夹具即可完成不同规格杯型的装夹固定，同时兼顾装夹稳定性与操作便捷性，夹持力设计合理，既避免杯身被夹损，又能保证激光加工、印刷过程中杯身无位移，保障加工精度。建模过程中对每个零件的连接结构做了细化设计，包括固定挡块与基座的螺丝连接位、滑动组件的导向配合面、锁紧手柄的偏心锁紧结构都做了完整的特征还原，可直接用于后续的工程图导出与实物加工参考。
