小型近海作业交通艇三维结构设计

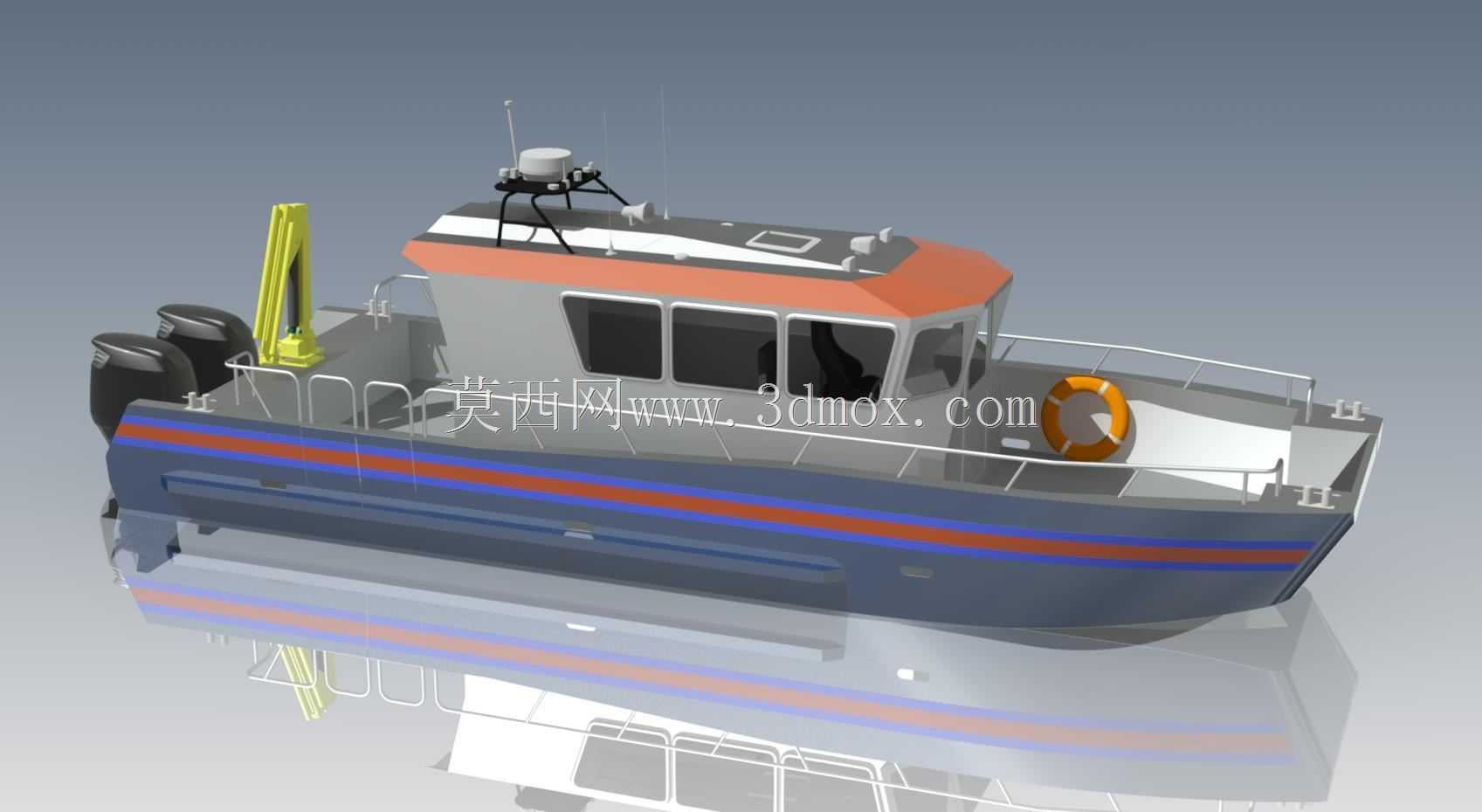

　　这款小型作业艇的三维结构设计，首先锚定近岸浅海、内河库区的日常作业场景，覆盖海事巡逻、渔区短途接驳、近岛运维通勤、水上应急辅助等多元使用需求，区别于大型货运船舶的大尺度设计逻辑，整体围绕浅水适应性、快速响应性、低运维成本三个核心方向展开结构排布。从外形尺寸边界来看，整船长度控制在十米级区间，型宽适配近岸狭窄航道的会船、靠泊需求，吃水深度控制在较低区间，可顺利进入潮间带、浅滩区域完成靠泊作业，无需依赖大型码头设施，在无正规泊位的岸滩区域也能通过艏部结构完成人员上下与物资转运。动力系统采用舷外挂机布置方案，双机并列安装在艉板区域，这种布置方式一方面省去了内置机舱的空间占用，能将更多船体中部空间留给作业区域与乘员舱，另一方面舷外机的维护、

　　更换难度远低于内置轴系动力，在基层作业站点缺乏专业船坞维保条件的场景下，可直接在岸滩完成动力检修与配件更换，大幅降低日常运维的门槛。船体上层建筑采用封闭式驾驶舱设计，舱室侧面布置连续观景窗，可保证驾驶人员在航行过程中拥有全向无遮挡视野，适配近岸区域渔网、浮标、小型作业船只密集的通航环境，能及时规避水面障碍物。舱室顶部预留了雷达、通信天线、警示灯的安装基座，可根据不同作业需求加装对应导助航设备，不需要额外对顶部结构做打孔、焊接改造，避免破坏船体上层结构的防水密封性。舱室外部的甲板区域沿舷侧设置了连续安全护栏，护栏高度符合人员作业防护要求，可防止人员在风浪天气下甲板作业时意外落水；甲板表面做了防滑结构设计，即使在甲板沾水、

　　沾附渔获粘液的情况下，也能保证作业人员行走的摩擦力，降低滑倒风险。船舷一侧预留了救生圈挂载位，取用路径无遮挡，遇到紧急情况时可快速取下抛投；艉部甲板预留了小型起重吊臂的安装接口，也就是模型中呈现的黄色立式结构基座，可根据作业需求加装小型吊具，完成近岸水产养殖物资、轻型运维设备的吊装作业，不需要额外对甲板做结构加强，设计阶段已经提前核算了该位置的载荷承受能力，吊装作业时的载荷可通过甲板下的加强筋直接传递到船体主纵梁结构，避免局部应力集中造成甲板变形。船体主结构采用纵骨架式排布，船底外板沿船长方向布置连续纵骨，横向设置间隔均匀的肋骨框架，在保证船体总纵强度满足近海航行要求的前提下，尽可能降低结构自重，提升船舶的有效载荷能力。

　　船底设计了轻微的折角线型，在航行时可快速抬升船体进入滑行状态，降低航行阻力，在同等动力配置下能获得更高的航速，适配应急响应场景下的快速抵达需求；同时折角线型也能提升船舶在横浪工况下的稳性，降低风浪中横摇的幅度，提升乘员的乘坐舒适度，也能减少甲板上浪的情况。设计过程中还充分考虑了靠泊时的碰撞防护，船舷外侧沿船长方向设置了加厚的护舷结构，靠泊时护舷首先接触码头岸壁或其他船舶，吸收碰撞能量，避免主船体外板被撞变形；艏部结构做了加强处理，在浅滩冲滩靠泊时，艏部结构可承受岸滩的反作用力，不会出现局部凹陷变形。舱室内部的布局也围绕作业需求做了优化，驾驶位布置在舱室前部靠近前窗的位置，操控台预留了舵机、仪表、通信设备的安装空间，舱室两侧设置乘员座椅，可搭载数名作业人员，舱室后部留有小型储物空间，可放置作业工具、应急物资、救生设备等物品，避免物品堆放在甲板上占用作业空间、影响人员通行。整个模型的结构细节完全对应实际船舶的生产制造逻辑，所有板材的厚度、骨材的间距、连接节点的形式都符合小型船舶建造的规范要求，没有脱离实际生产的理想化设计，不管是用于船舶设计方案的展示验证，还是用于作业人员的结构认知培训，都能提供精准的结构参考。
