诺蒂克运动滑水艇外观结构设计

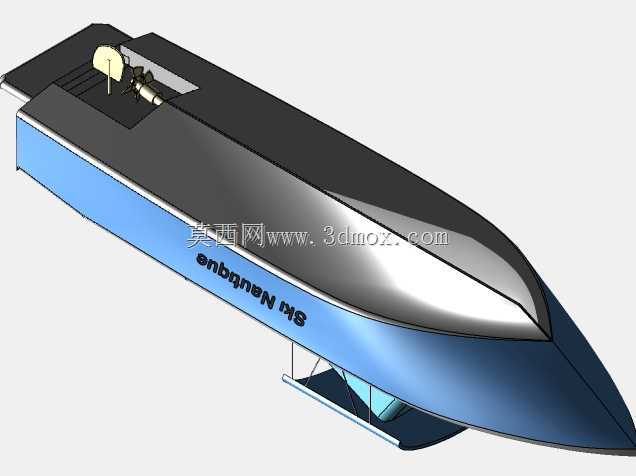

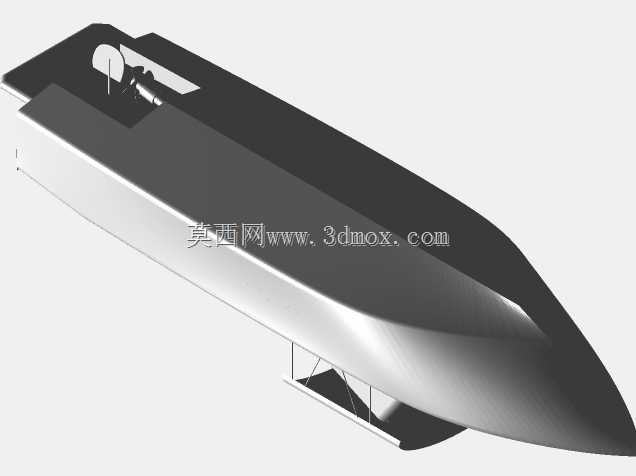

　　这款滑水艇的三维结构设计，核心围绕内陆湖泊、平缓内河的水上运动作业场景展开，区别于普通休闲观光艇，其核心用途是为滑水、尾波板等水上牵引运动提供稳定的航行平台，同时兼顾小范围休闲载客的使用需求。从实际使用场景来看，这类艇型常运营于水上运动俱乐部、景区水上娱乐区块，日常作业时需要在中低速航行状态下保持稳定的尾流形态，为滑水者提供合适的起滑浪型，同时要保证转向、加减速过程中船体姿态平稳，避免牵引绳张力突变影响滑水者动作。

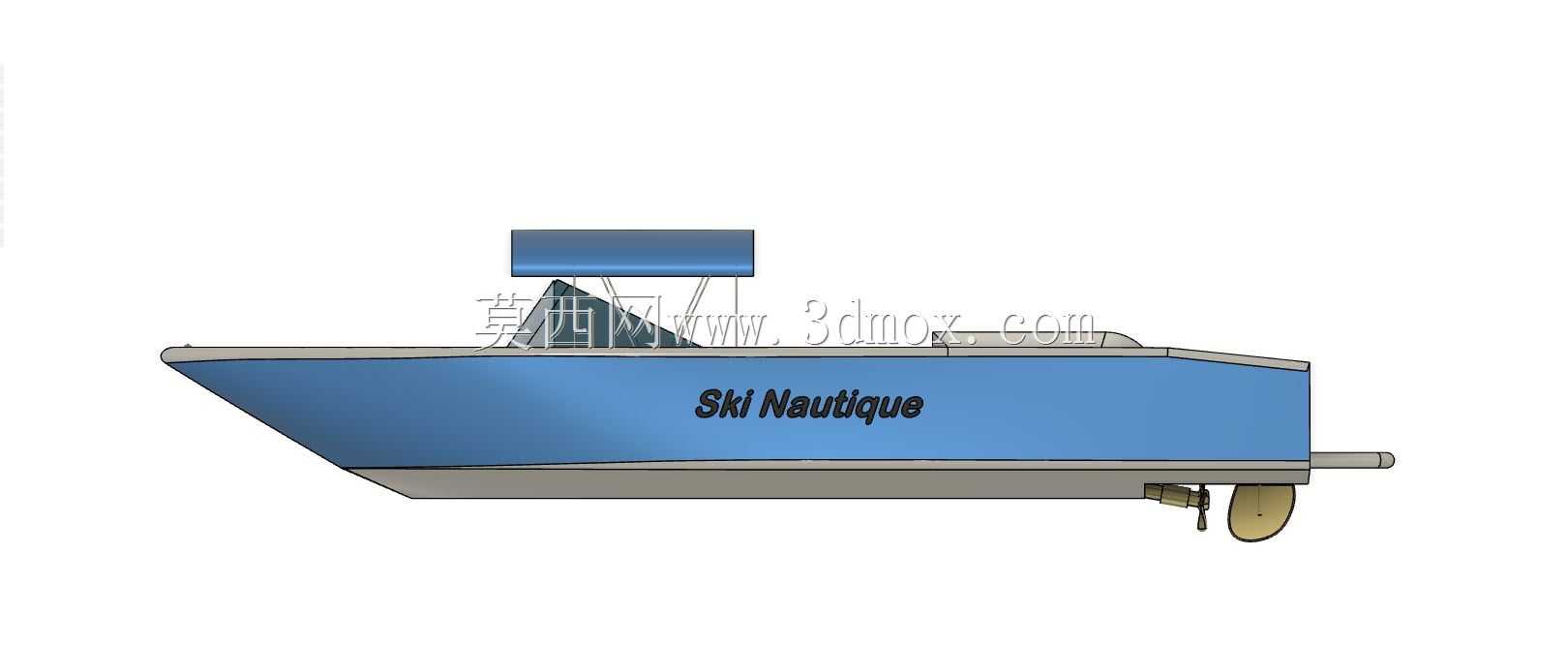

　　在功能特性设计上，船体采用深V型与平底过渡的混合线型，船首段保留适度V型倾角，用于破开航行时的迎浪，降低近岸航行时遇到细碎波浪的拍击震动，船中至船尾段逐步过渡到近平底结构，目的是在低速牵引状态下增大船体与水面的接触面积，提升航行稳定性，减少船体侧倾幅度。船尾预留了螺旋桨与舵叶的安装空间，采用轴传动的动力布局，相比舷外机结构，轴传动的水下阻力更小，航行时的尾流更规整，不会因为外挂动力结构打乱尾浪形态，更适配滑水运动对尾流的要求。船身上部设置了独立的遮阳顶篷支架安装位，顶篷采用轻量化的悬臂结构，仅在船身中部设置两处支撑点，不会占用船尾的牵引作业空间，也不会遮挡驾控人员对后方滑水者的观察视野。

　　设计过程中首先确定的是船体的安装边界与尺寸约束，这类内陆使用的运动艇整体长度控制在6米级区间，船身最大宽度不超过2.3米，满足普通拖车架的公路运输宽度要求，不需要办理超宽运输手续，方便俱乐部在不同水域之间转场调配。船体干舷高度控制在0.7米左右，既保证近岸人员上下船的便利性，也能避免航行时舷侧上浪打湿甲板区域。船尾的牵引点安装位做了局部结构加强，牵引点距离水线的高度经过反复校核，设置在0.5米的高度区间，这个高度下牵引绳的拉力方向与水平面夹角适中，滑水者起滑时不会因为拉力角度过大被向下拖拽，也不会因为角度过高导致牵引时船体抬头过度。

　　船体内部的布局上，驾控台设置在船身前部右侧位置，预留了仪表盘、操纵杆的安装空位，驾控座椅后方设置了长条式乘员座椅，可容纳6-8名乘员同时乘坐，座椅下方预留了储物空腔，可放置滑水板、救生衣等运动装备。船身中部设置了贯通的行走通道，方便乘员在船内移动，也方便驾控人员快速抵达船尾处理牵引绳相关的操作。船体外壳的曲面设计采用G2连续的曲面过渡，减少航行时的水流阻力，船身侧面的标识安装位做了内凹处理，避免粘贴标识后突出船体表面产生额外的紊流。船底设置了纵向的防溅条结构，从船首延伸至船中位置，可将航行时船侧涌起的水流向下压制，减少高速航行时的飞溅阻力，同时也能提升船体侧滑时的阻尼，提升转向时的操控稳定性。

　　在动力系统的安装边界设计上，机舱预留了足够的安装与检修空间，可适配主流的船用内燃发动机，发动机安装基座做了减震结构的预留位，可安装橡胶减震垫降低动力传递到船体的震动，提升乘坐舒适性。船尾的舵叶安装位与螺旋桨安装位的同轴度公差在建模时做了严格约束，避免后续安装时出现轴系不对中导致的震动、异响问题。船体的甲板边缘设置了一圈系缆桩安装位，分别布置在船首、船中、船尾位置，满足靠岸系泊、拖带固定的使用需求，系缆桩的安装位置避开了人员行走的通道区域，避免磕碰。船身两侧预留了扶手安装位，扶手高度距离甲板面0.8米，符合人体工程学要求，乘员在船体晃动时可方便抓持。

　　从结构强度的设计角度，船体外壳采用玻璃钢材质的成型工艺，建模时对船底、船尾牵引点、发动机基座等受力集中的区域做了壁厚加厚处理，船底区域壁厚设置为8毫米，其余侧舷区域壁厚设置为5毫米，在保证整体结构强度的前提下控制船体整体重量，降低航行时的动力消耗。船体内部设置了横向的加强筋结构，间隔0.8米布置一道，加强筋采用L型截面，与船体内壳一体成型，提升船体的整体抗扭刚度，避免在波浪冲击下船体出现形变。船尾的压水板结构做了角度可调的安装预留，可根据不同的载重情况、航行速度调整压水板角度，优化船体航行姿态，获得更适合滑水运动的尾浪形态。
