多爪同步拉马拆卸工具三维结构设计

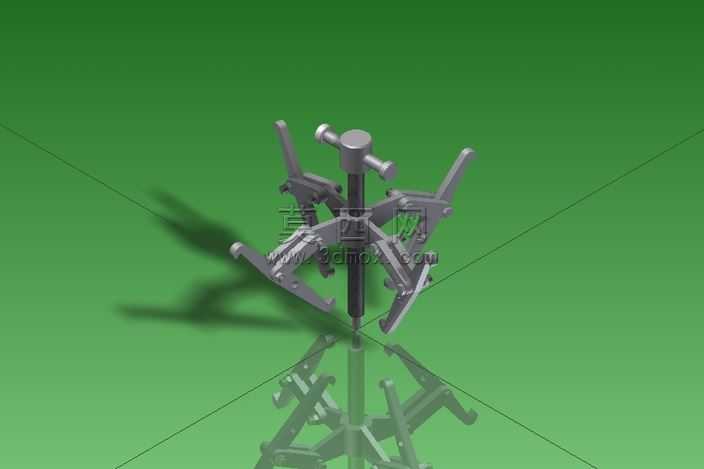

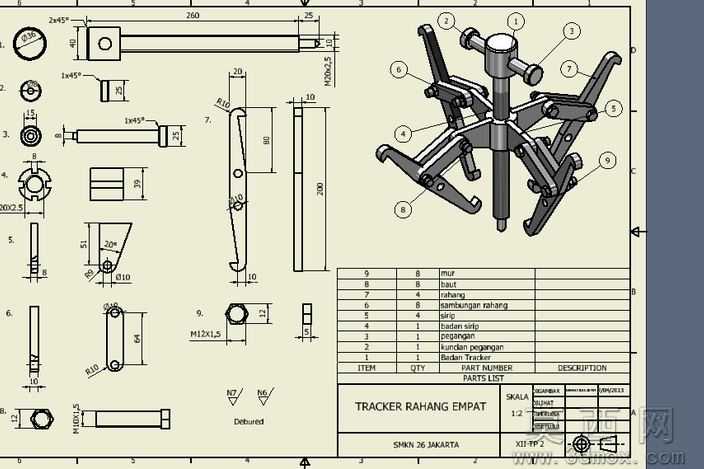

本作品为多爪同步式拉马拆卸工具的三维设计成果，建模阶段严格遵循机械加工工艺规范，先完成核心驱动螺杆的参数化建模，对螺杆的梯形传动螺纹、顶部施力拧头、底部定位顶头分别进行特征绘制，保证螺纹牙型角、导程等参数符合通用传动标准，后续可直接导出工程图用于机加工生产。在夹爪组件建模时，针对每只勾爪的弯折角度、勾头厚度、铰接孔位做了关联参数设置，保证多只夹爪在收拢、张开过程中运动轨迹完全同步，不会出现偏载卡滞的问题；夹爪与中心架体的铰接销轴、锁紧定位结构都做了间隙配合的参数预留，既保证铰接转动的顺滑度，也避免装配后出现旷量影响夹持精度。中心架体作为连接驱动螺杆与多组夹爪的核心承载部件，建模时对架体的加强筋结构、铰接耳座厚度做了受力优化，通过模拟拆卸作业时的拉力载荷分布，调整筋条走向与壁厚，在保证整体结构强度的前提下尽可能降低架体自重。渲染阶段采用金属材质质感表现，对螺杆、销轴类零件赋予调质钢材质，调整粗糙度参数体现机加工表面的金属光泽，对夹爪、架体部件赋予发黑处理的五金件材质，还原工业工装的真实外观质感；装配体爆炸视图制作时按照实际装配顺序拆分零件，清晰展示各部件的装配关系与配合位置。设计过程中充分考虑工具的通用性，通过调整夹爪的张开行程范围，可适配不同直径的轴承、皮带轮、轴套类零件的拆卸作业，中心顶头采用可替换结构设计，可根据不同作业场景更换平头顶、尖头顶等不同顶头，避免顶伤工件轴端；同时对整体结构做了操作便利性优化，顶部拧头设计为横杆式结构，既可以使用扳手施力，也可直接穿入加力杆手动转动，多爪同步的结构设计能让拆卸拉力均匀分布在被拆卸工件的周向，避免单爪或两爪拉马受力不均导致的工件变形、拉爪滑脱问题，整套模型所有零件参数可编辑，可根据实际使用需求调整夹持范围、额定载荷等参数，适配不同场景的拆卸作业需求。
