机用台虎钳夹紧机构装配结构设计

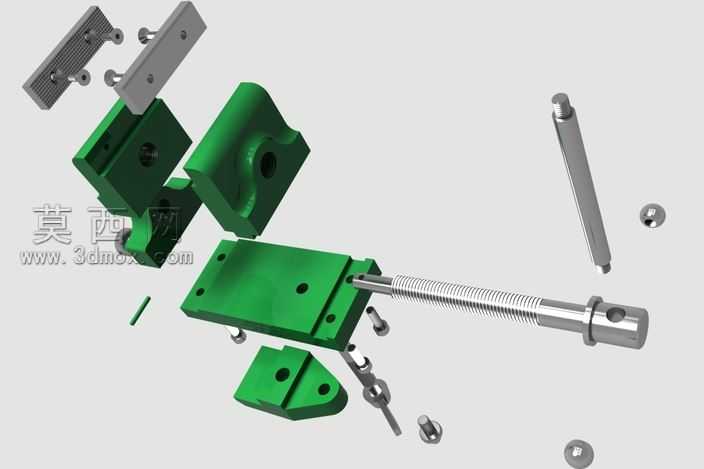

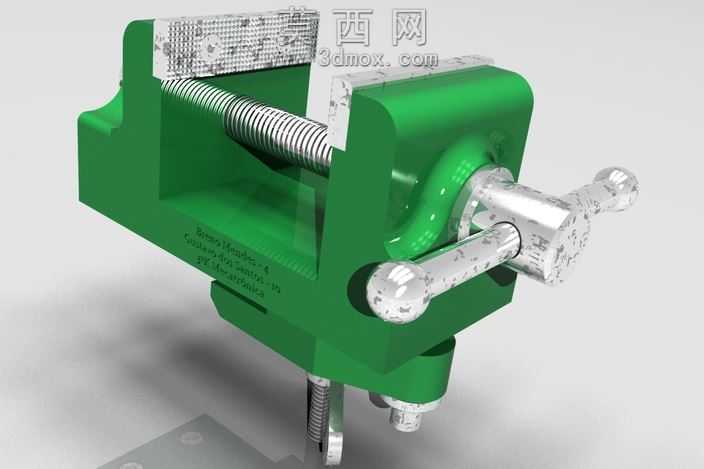

本作品为机用台虎钳的完整装配三维模型，建模过程严格遵循机械加工零件的实际尺寸规范与装配逻辑，在三维建模软件中完成全零件参数化构建，从固定钳身、活动钳身、丝杆传动组件、钳口夹板到紧固螺丝、导向销等所有标准件与非标零件均逐一建模，保证各零件的尺寸公差与配合关系完全符合实际工装夹具的生产装配要求。渲染阶段采用写实工业材质表现，主体钳身零件赋予磨砂氧化绿色金属材质，还原工业级台虎钳的铸铁喷塑表面质感，金属丝杆、紧固螺丝、钢珠等传动与紧固件赋予抛光镀铬金属材质，清晰区分不同功能零件的材质属性，同时通过柔和的工业环境打光，突出零件的轮廓边界与装配关系，避免过度光影效果遮挡结构细节。模型采用爆炸视图的展示形式，将所有装配零件沿装配轴线方向有序分离，清晰呈现台虎钳的内部传动逻辑：转动带孔操作端的传动丝杆时，丝杆通过螺纹副带动活动钳身沿固定钳身的导向槽做直线往复运动，配合两块带防滑齿纹的钳口夹板实现工件的夹紧与松脱，所有螺丝、销钉的安装位置与连接关系均在爆炸视图中明确展示，方便使用者快速理解装配顺序与零件间的配合关系。设计过程中充分考虑台虎钳的实际使用需求，钳身设置有多处安装固定孔位，可通过螺栓将虎钳稳固安装在工作台面，丝杆尾部设置有限位结构防止活动钳身脱出，钳口的防滑齿纹结构可提升夹持工件时的摩擦力，避免加工过程中工件移位，整体结构紧凑合理，传动路径清晰，完全符合机用虎钳的功能设计要求，可作为工装夹具设计参考、机械装配教学演示素材使用。
