桌面迷你蒸汽引擎机械结构设计

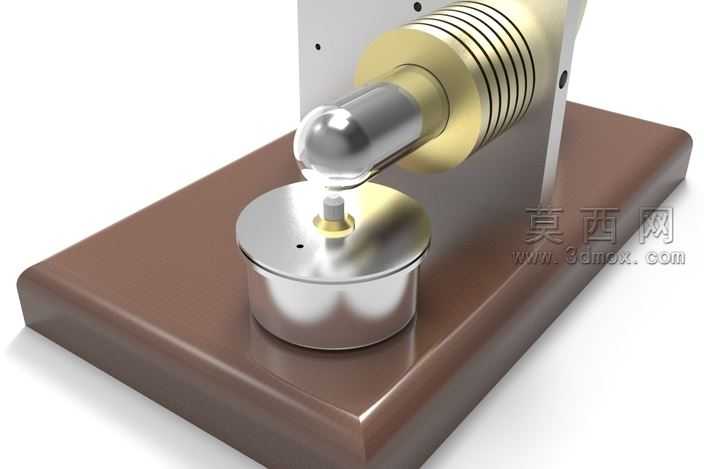

本作品为桌面迷你蒸汽引擎的三维设计模型，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循小机械加工零件的工艺规范，对每一处结构的加工可行性做了充分校验。模型整体由底座、支架、气缸组件、活塞联动结构、飞轮导热组件几大核心部分构成，底座采用仿实木质感的棕褐色哑光材质设计，边缘做了圆润倒角处理，既保证放置时的稳定性，也兼顾桌面摆件的视觉美观度；金属支架部分采用银灰色金属材质，表面做了细腻的拉丝纹理处理，精准还原金属机加工后的质感，支架上的定位孔、安装孔位均按照实际装配公差设计，可直接用于后续的加工出图参考。核心动力部分的气缸组件采用亮面镀铬金属材质，表面设置了符合真实光学效果的高反射材质属性，活塞联动结构做了运动仿真的适配设计，可在软件中模拟蒸汽推动活塞往复运动、带动飞轮转动的完整动力传递过程；导热飞轮部分采用黄铜与镀铬金属拼接的材质设计，黄铜部分的金属暖色调与镀铬件的冷亮质感形成鲜明视觉对比，飞轮表面的散热沟槽结构做了精细化建模，每一处沟槽的深度、间距都参考真实小型蒸汽引擎的散热需求设计，保证结构合理性的同时提升视觉层次感。设计思路上以技能竞赛类小型机械项目为核心定位，整体结构紧凑小巧，所有零件均适配常规小机加工设备的加工范围，无需特殊加工工艺即可完成实物制作，既可以作为机械原理教学的演示模型，也可作为桌面工艺摆件。渲染阶段采用工作室柔光照明方案，精准还原不同金属材质的反射、折射属性，对金属表面的高光、漫反射效果做了反复调试，让渲染效果图能够真实呈现实物组装后的质感，模型各零件之间的装配关系清晰，无干涉错面问题，可直接用于装配演示、运动仿真以及加工出图参考，完整还原了小型桌面蒸汽引擎的机械结构之美。
