阿特金森循环连杆滑块组合机构三维设计

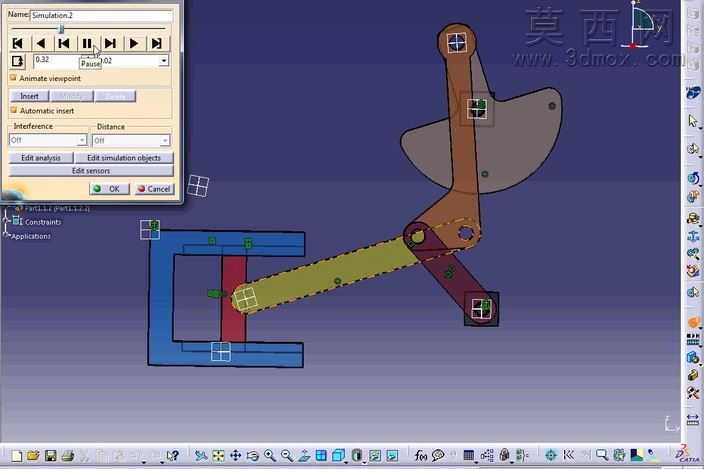

本作品为阿特金森循环连杆滑块组合机构的三维建模成果，建模过程中严格遵循机械原理的尺寸约束与运动逻辑，在三维软件环境中完成了全部零件的参数化建模与虚拟装配。建模阶段首先对机构的核心组成构件进行拆解，分别完成C型框架导轨、内置滑动块、多段不同长度的传动连杆、异形凸轮摇臂等零件的特征构建，每一个零件的铰接孔位、配合端面都按照运动干涉校验的要求预留了合理的装配间隙，避免后续运动仿真中出现构件穿模的问题。材质设置上针对不同构件的功能属性做了区分，固定导轨部分赋予深蓝色哑光金属材质，模拟铸铁机架的厚重质感；滑动块采用红色硬质合金材质，突出其在导轨内做往复直线运动的功能属性；各段传动连杆分别赋予棕褐色、橄榄绿等差异化的金属漆面，既能够在装配与仿真过程中清晰区分不同的传动构件，也让整体模型的视觉层次更加分明。装配过程严格按照实际机构的运动副连接逻辑进行约束，导轨与地面之间设置固定约束，滑块与导轨之间设置滑动副约束，各连杆之间、连杆与滑块、连杆与摇臂之间均设置旋转铰接副，同时为异形摇臂添加旋转驱动副，为后续的运动仿真搭建完整的约束体系。设计思路上完全还原阿特金森循环的核心传动逻辑，通过四组连杆与滑块的组合摇晃机制，实现动力输入到往复直线运动的转换，精准复现该机构通过连杆行程差实现膨胀比大于压缩比的核心特性，可直观展示其在燃油效率提升方面的结构原理。模型完成装配后进行了全行程运动仿真验证，逐帧检查各构件的运动轨迹，确认无运动死点、无干涉碰撞，所有铰接点的转动顺滑，滑块在导轨内的往复运动平稳，能够完整演示阿特金森循环机构的完整工作循环过程，可用于机械原理教学演示、相关动力机构的设计参考等场景。
