起重作业用十字链条锁止连接构件

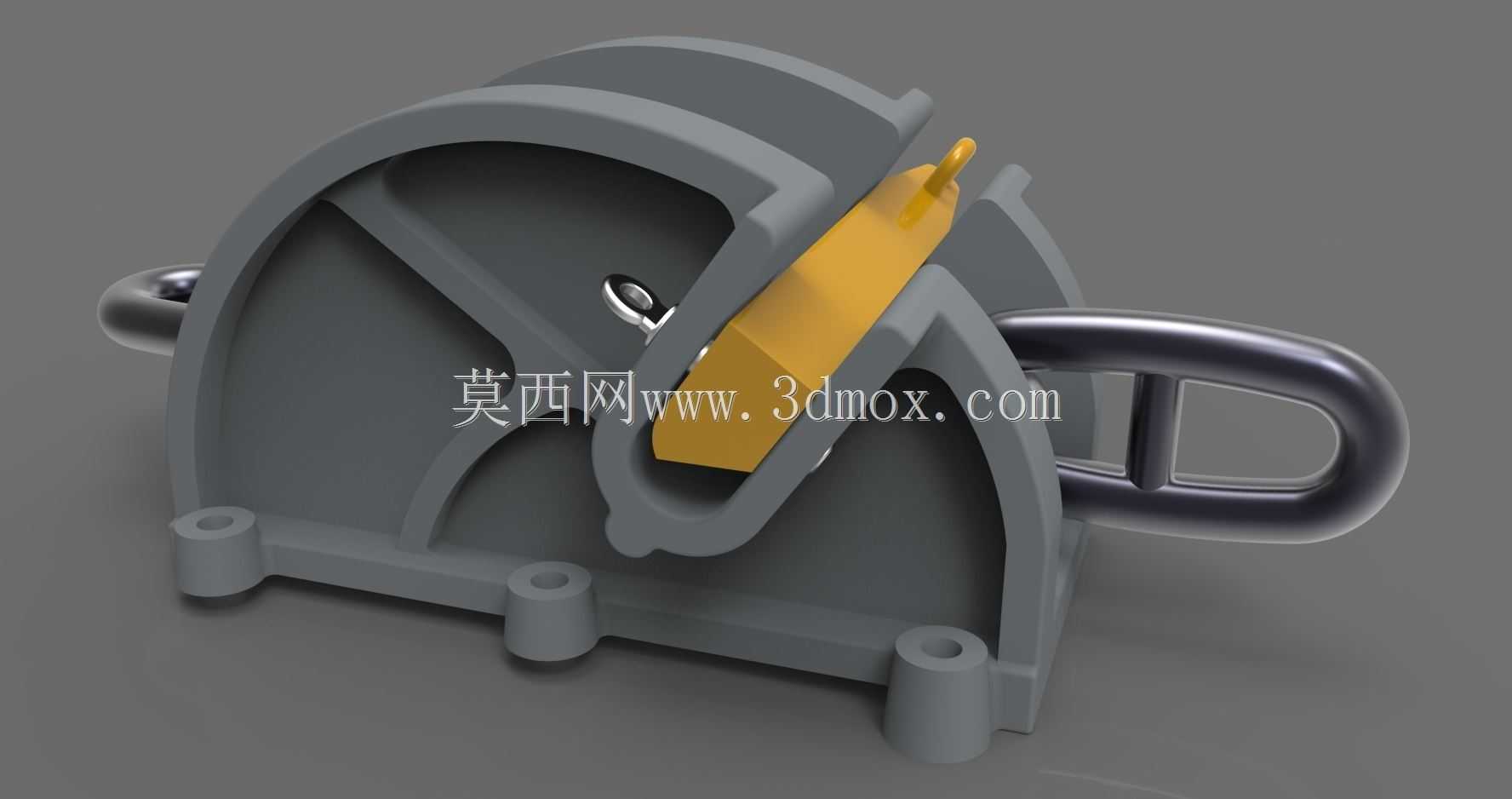

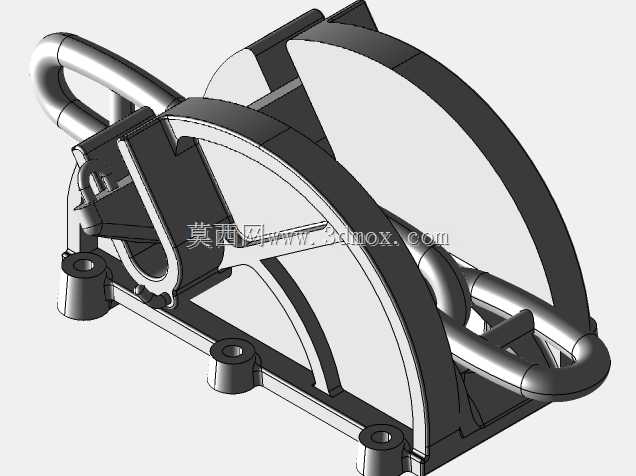

　　在港口散货装卸、重型设备车间转运、基建工地钢筋与构件吊装这类需要多向链条衔接的作业场景里，这类十字锁链结构是解决多股链条交叉连接、防止链条受载后滑脱错位的核心受力构件。日常作业中，单根链条只能完成直线方向的载荷传递，遇到需要十字交叉布设索具的工况，比如大型钢结构件的四点平衡吊装、仓储库区重型货架的分层吊移、船舶甲板上锚链与固定索的交叉锁止，普通的卸扣只能完成单方向的链条连接，多卸扣组合不仅会增加索具的整体长度，还会在多向受力时出现连接点转动、载荷偏移的问题，容易引发吊件倾斜、索具磨损加剧的安全隐患，而这类十字锁链构件就是针对这类交叉索具的连接需求设计的。从结构功能上看，构件的主体采用上下对称的夹座结构，夹座上开有十字交叉的贯通槽道，

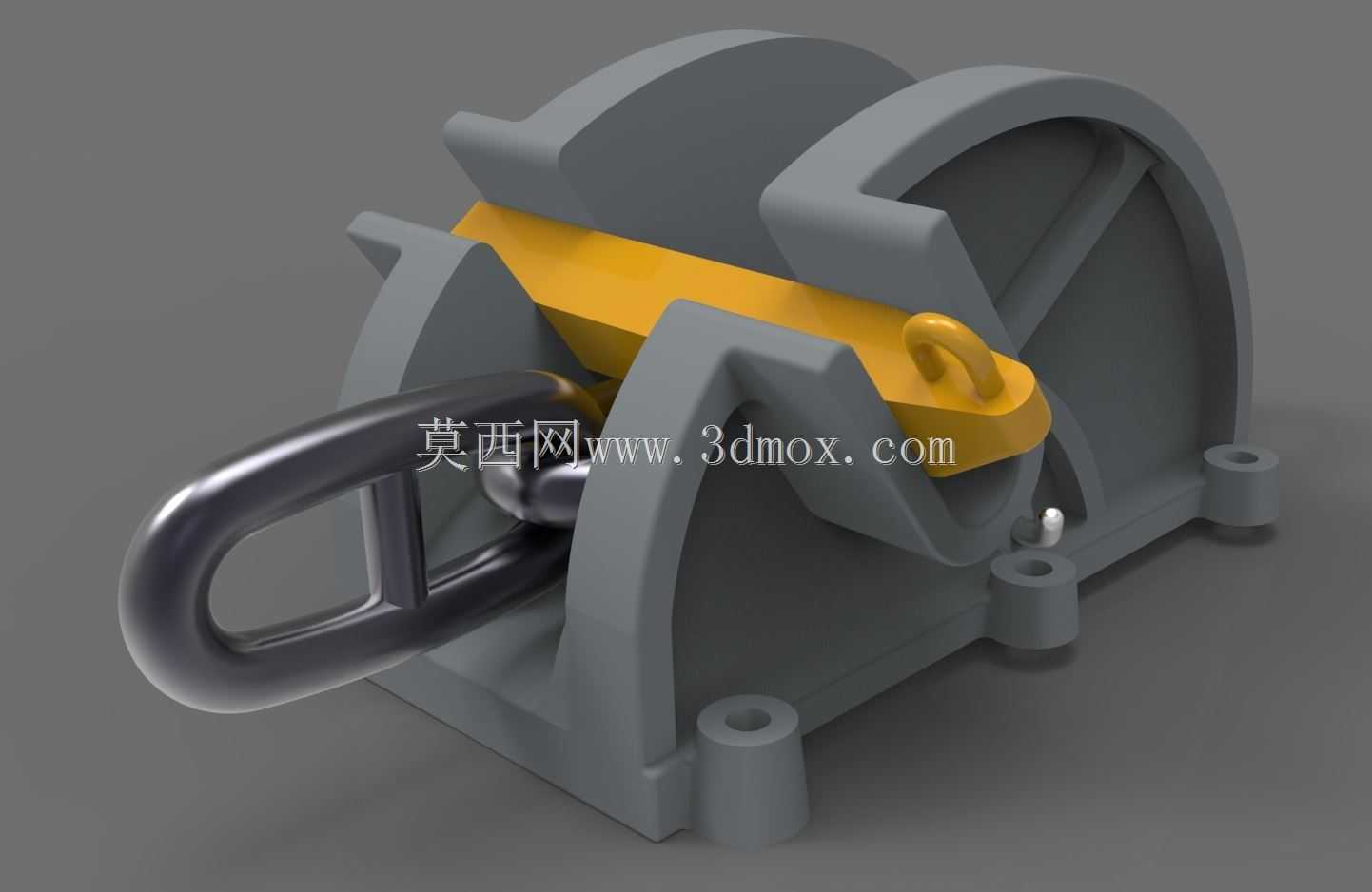

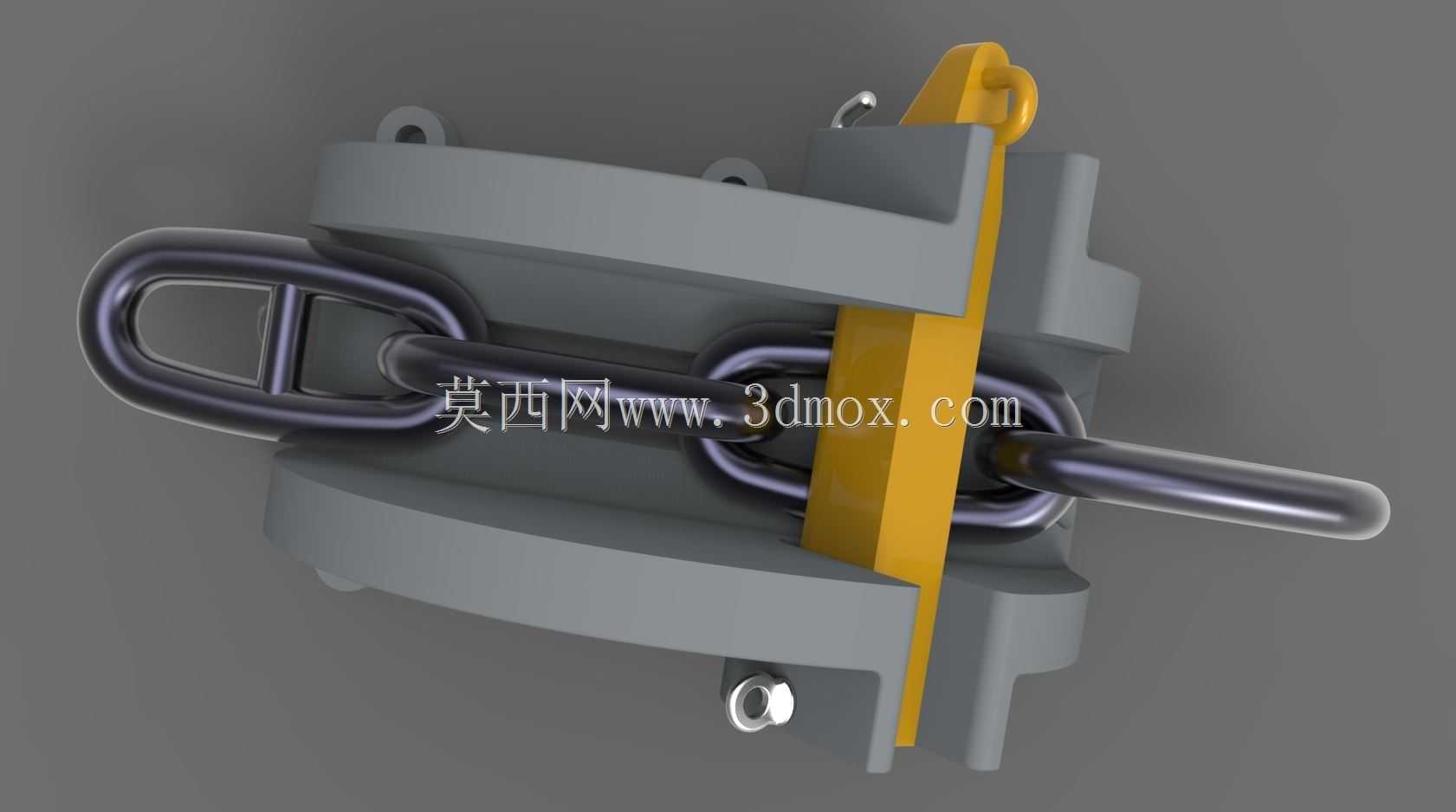

　　两个方向的链条可以分别嵌入对应方向的槽内，避免链条在受拉时出现相互挤压、咬合磨损的问题；夹座侧面的黄色插板是核心的锁止部件，插板插入后会同时卡入两个方向链条的链环间隙，既可以防止链条从槽道内脱出，又能限制两个方向链条的相对窜动，保证多向受力时载荷能均匀传递到每一段链环上。夹座上预留的安装孔位用于锁止插板的销轴固定，插板顶部的吊环结构既可以作为插板拆装的施力点，也可以作为辅助吊点连接小型索具，适配现场复杂的挂接需求。设计这类构件时，首先要匹配常用起重链条的链环尺寸，槽道的宽度要比链环的线径大1到2毫米，既保证链条能顺利嵌入槽道，又不会因为间隙过大导致链环在槽内晃动产生冲击载荷；槽道的深度要覆盖链环截面的三分之二以上，

　　避免链条受侧向力时从槽口脱出。锁止插板的厚度要和链环的内档间隙匹配，插入后能刚好卡在相邻两个链环的空隙中，同时插板的插入行程要做限位设计，避免插板插入过深挤压链环表面，也防止插入深度不足导致受载后插板弹出。夹座的边角位置全部做了圆角过渡处理，尤其是槽道的开口边缘，要做R3以上的圆角，避免链条受载摆动时，锐边切割链环表面造成应力集中，缩短索具的使用寿命。从安装边界来看，这类构件的整体外形要适配常用链条的排布空间，夹座的外部轮廓不能超出链环交叉后的最大外轮廓太多，避免在狭窄的吊装空间内，构件和吊件、其他索具发生卡滞；上下夹座的合模面要做平面度处理，合模后间隙不能超过0.5毫米，防止泥沙、焊渣这类作业现场的杂物进入夹座内部，

　　卡滞链条或者锁止插板，影响拆装效率。插板的拆装行程要控制在单手可操作的范围内，不需要额外借助大型工具就能完成插板的插拔，方便高空作业的操作人员快速完成索具的连接与拆除。在受力设计上，要根据额定起重量核算夹座和插板的截面强度，尤其是十字槽道的交叉位置，是整个构件的应力集中区域，要做局部的加厚处理，避免多向同时受载时该位置出现开裂变形；插板的受力截面要按照两个方向链条的最大破断拉力进行核算，保证插板的强度安全系数不低于链条的安全系数，不会出现锁止部件先于链条失效的情况。实际使用中，这类构件可以替代传统的多卸扣组合连接方式，减少索具连接点的数量，降低连接点失效的风险，同时十字交叉的锁止结构能让多方向的链条保持固定的夹角，避免吊装过程中链条相互滑动导致吊件重心偏移，尤其适合需要保持吊件水平姿态的精密设备吊装、大型板材平稳转运这类对索具稳定性要求高的作业场景。在日常维护层面，这种分体式的夹座加插板结构也便于检查内部的磨损情况，每次作业前只需要拔出插板，就能观察槽道内部和插板表面的磨损量，当磨损量超过原厚度的10%时就可以及时更换部件，不需要整体报废整个索具连接件，能降低现场索具的维护成本。
