二十米单体休闲帆船整体结构三维设计

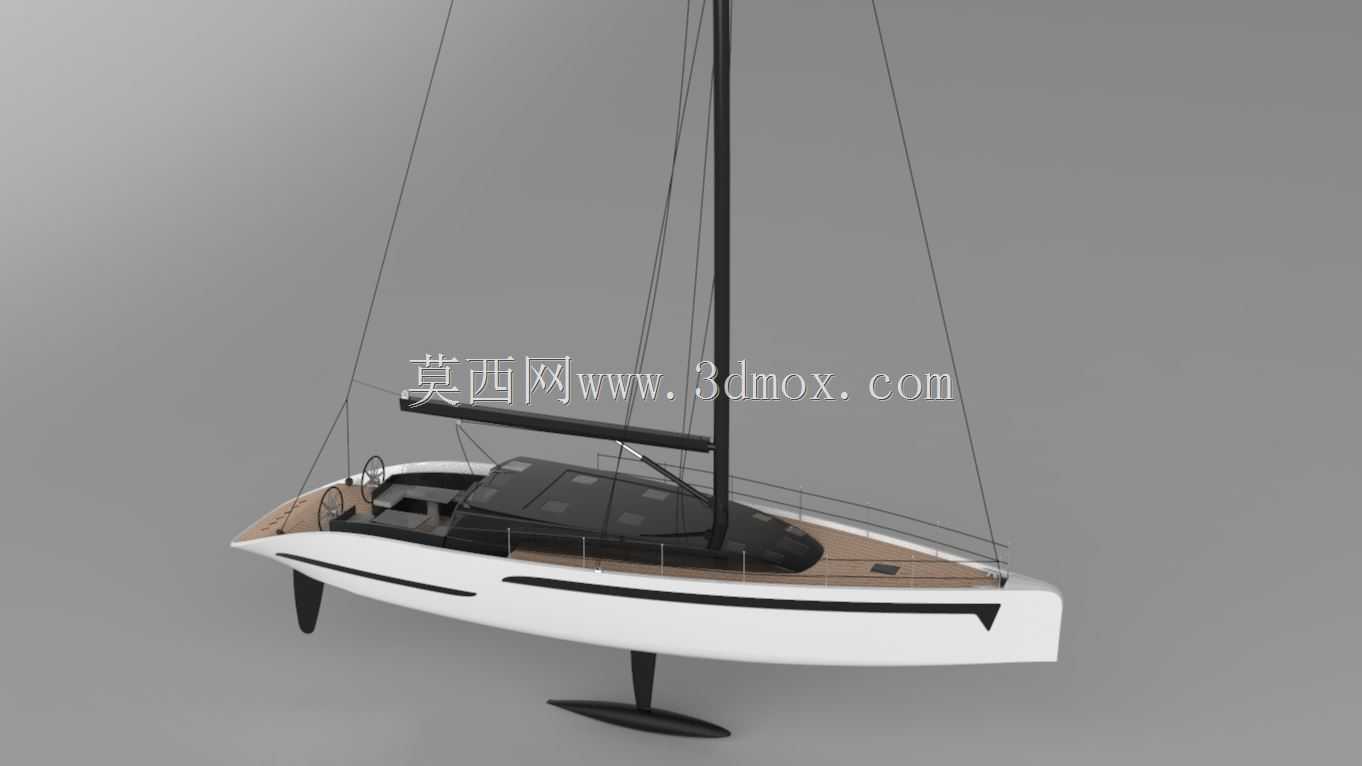

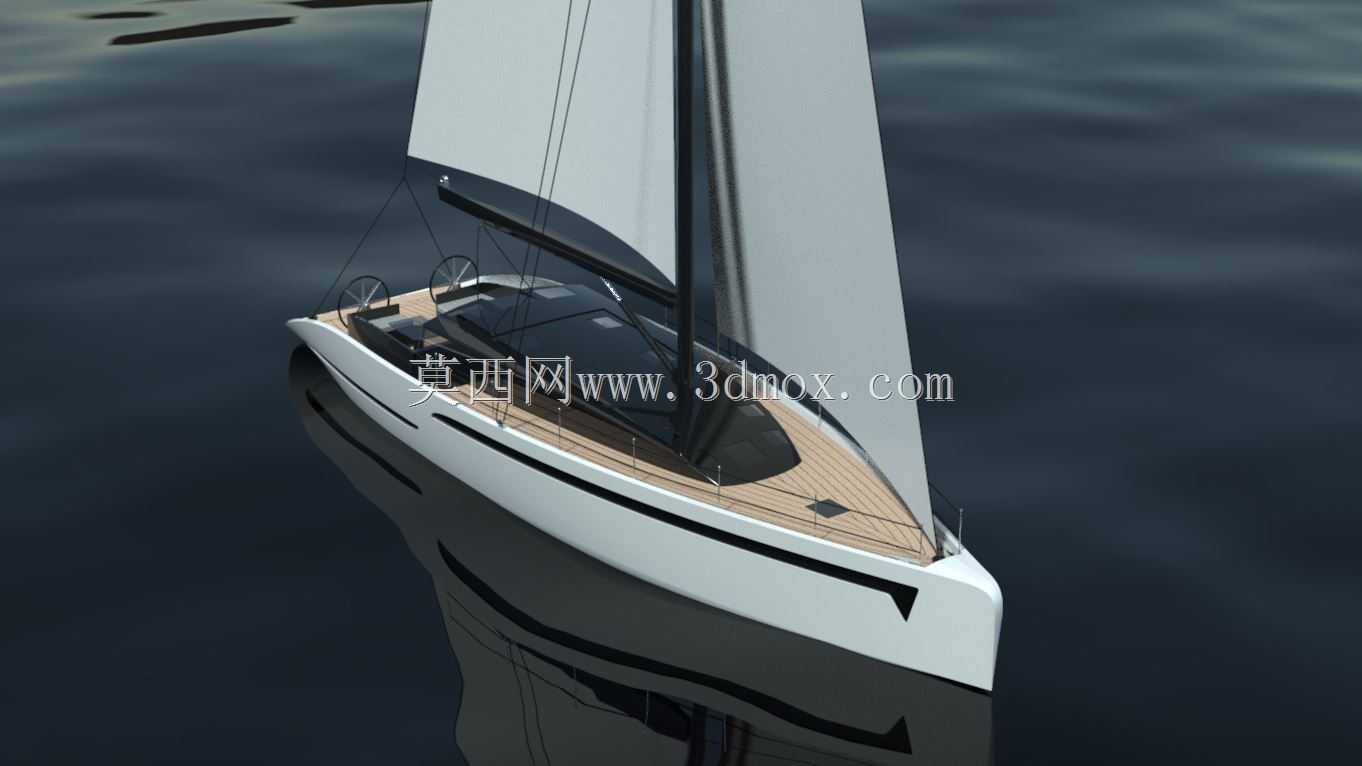

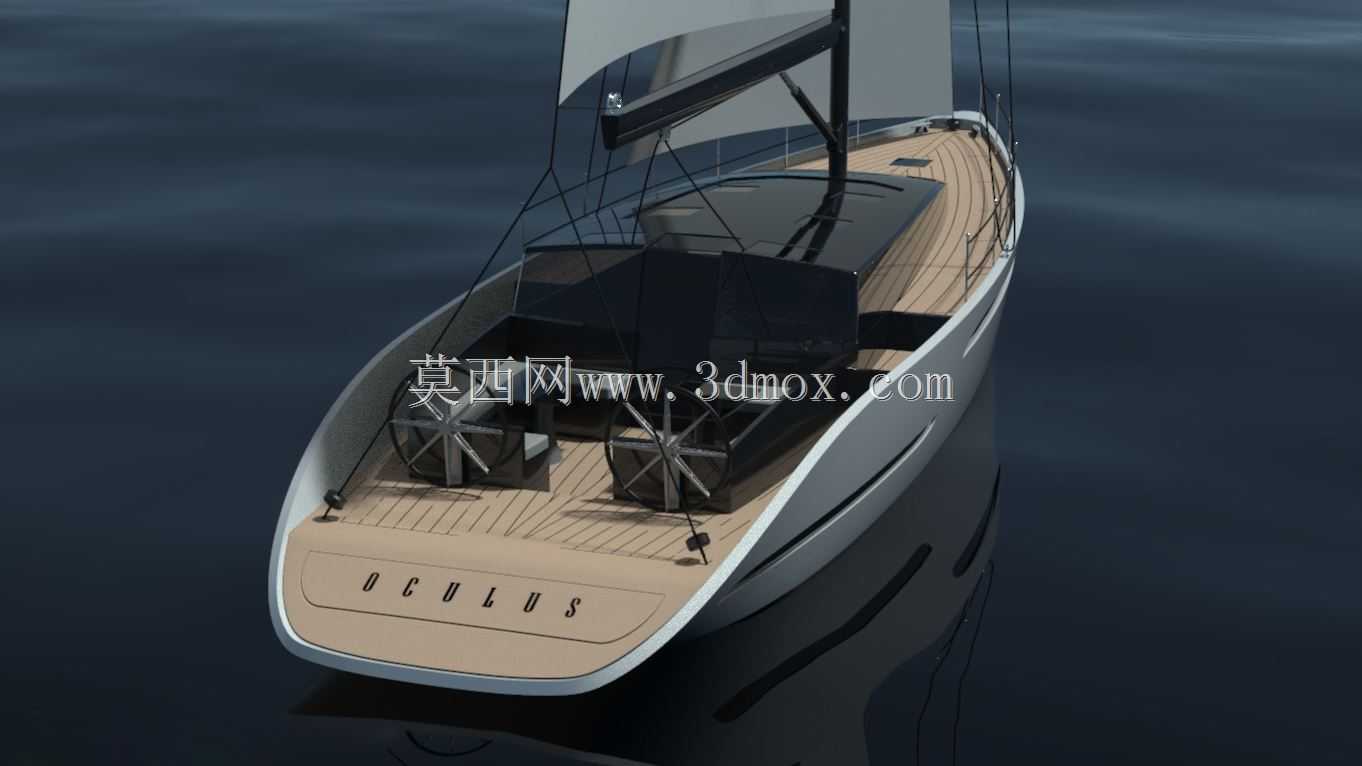

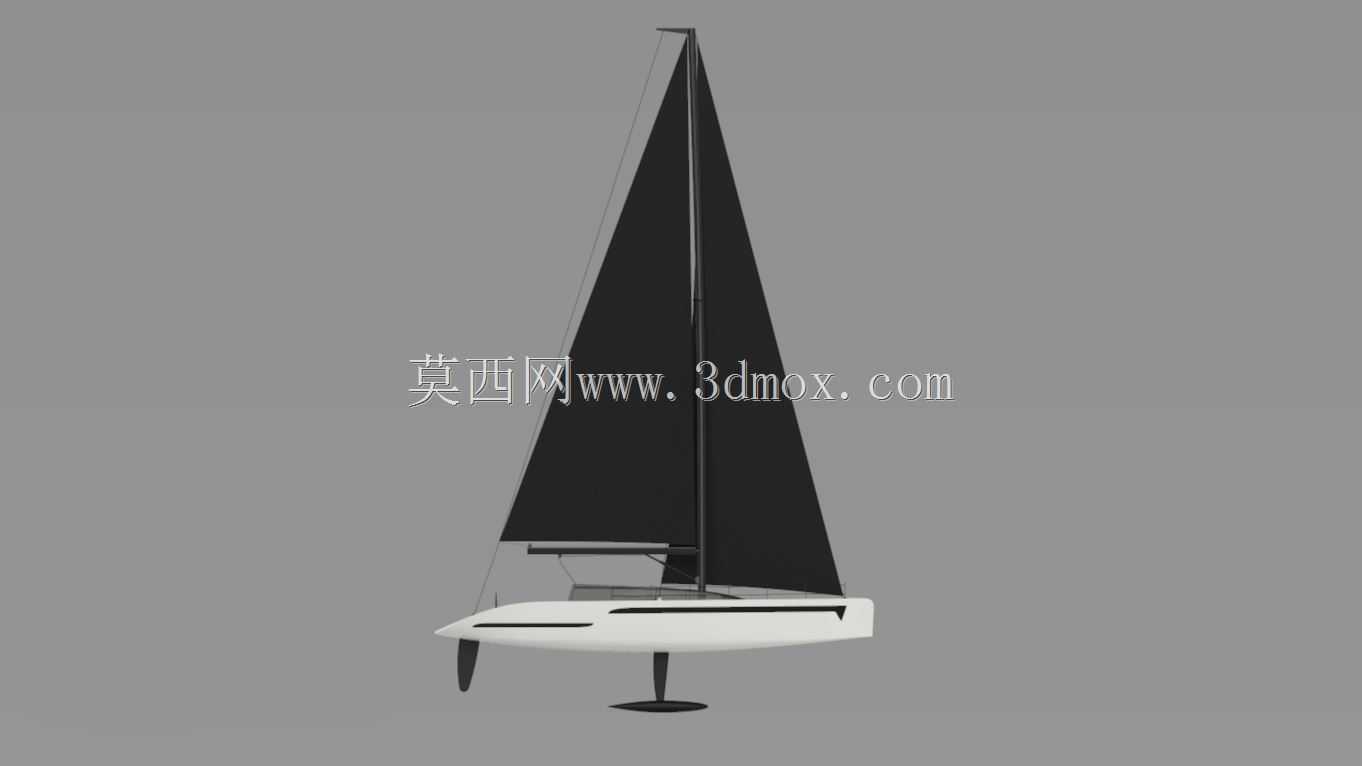

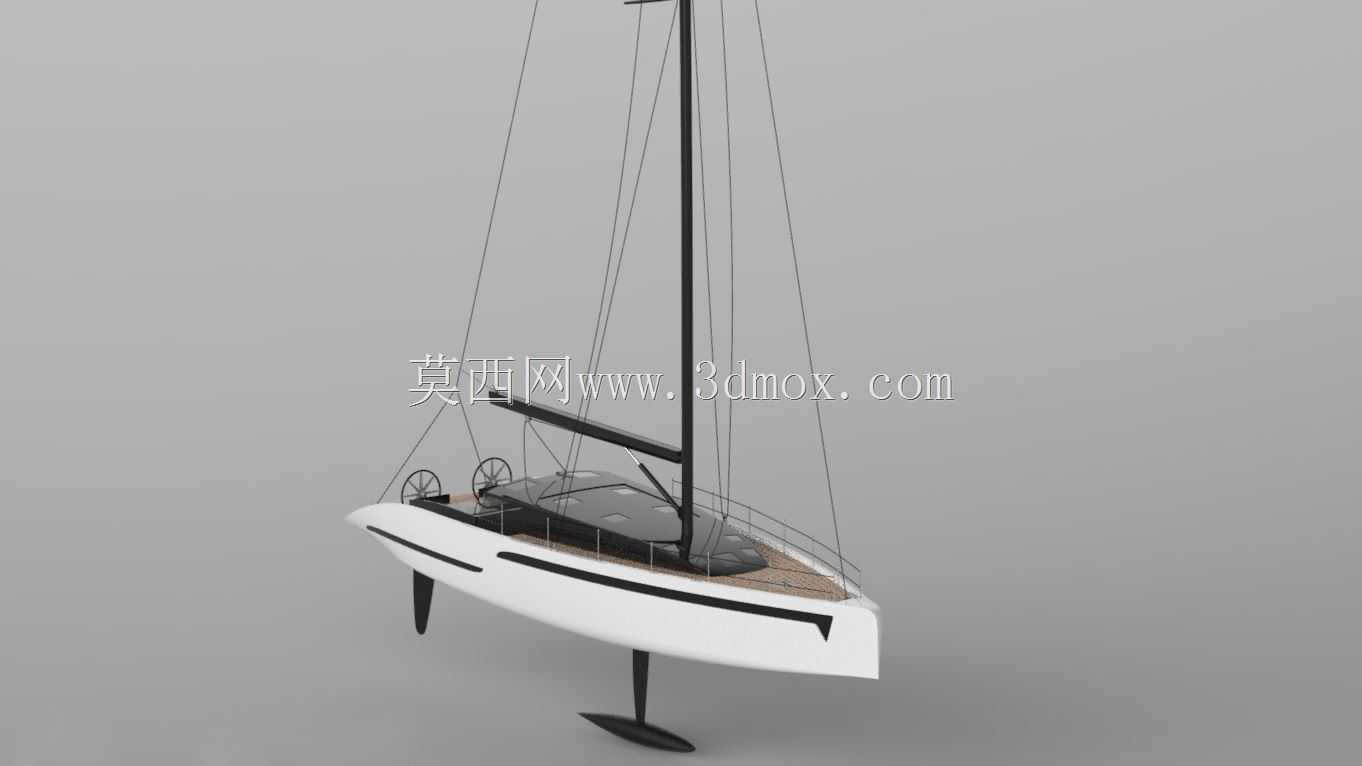

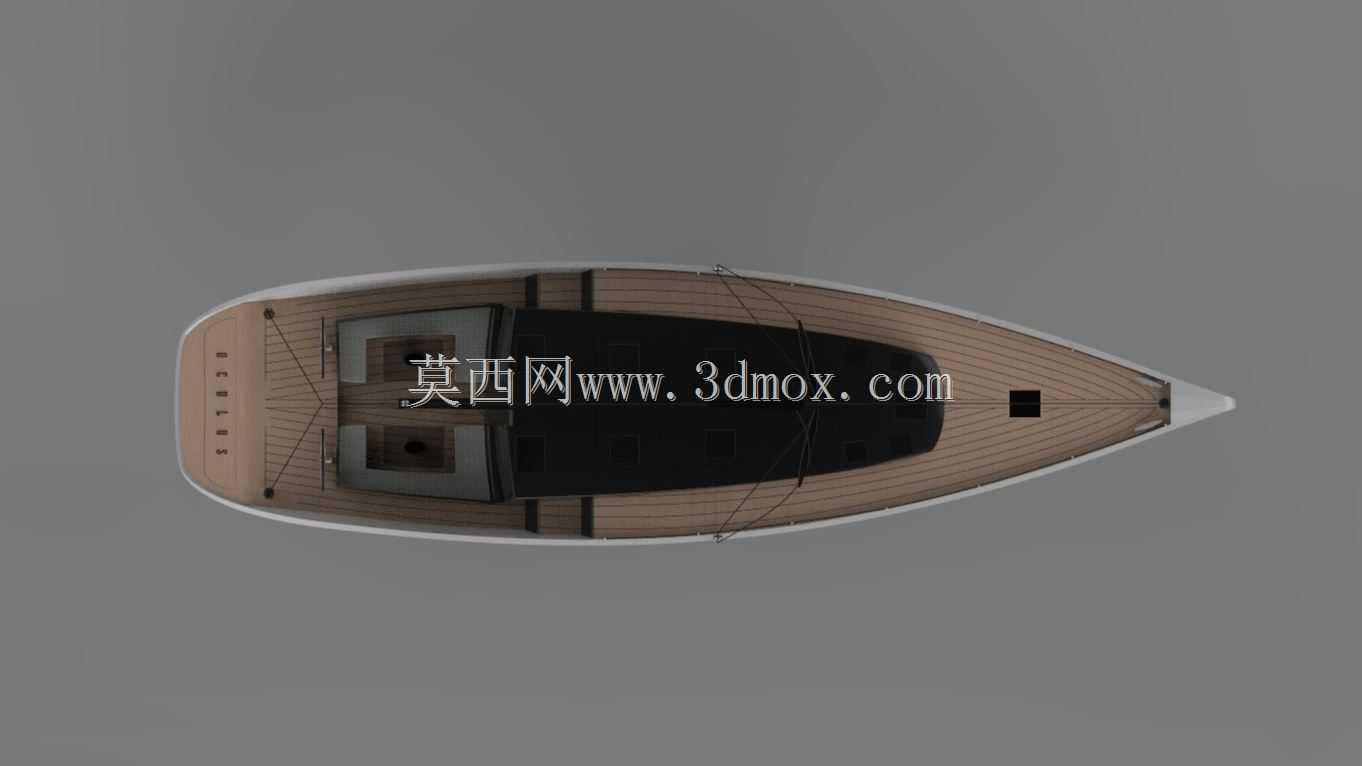

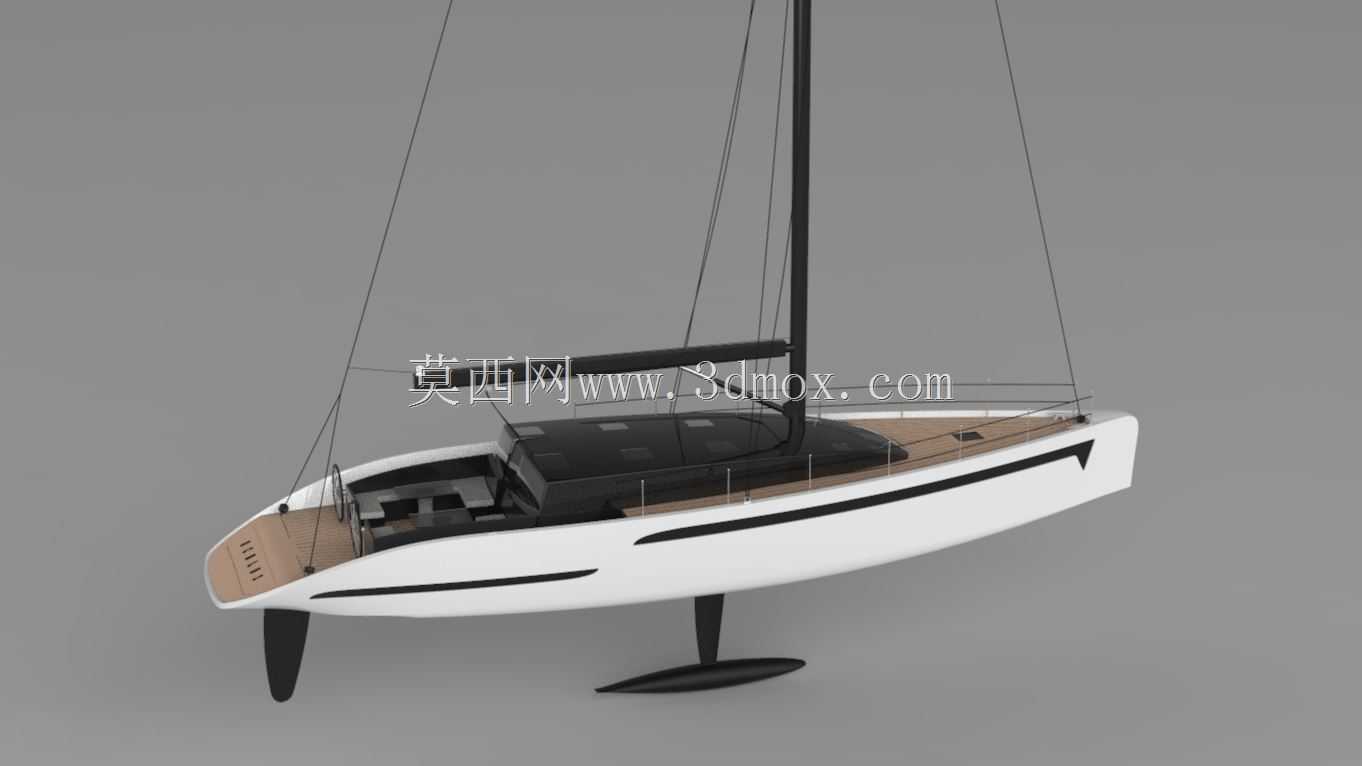

　　该三维模型完整还原了20米级单体帆船的全结构细节，覆盖从船体曲面、甲板布局到上层建筑、帆装系统的全部设计要素，可直接用于船舶方案评审、结构校核、展示演示等场景。在近岸休闲航海、私人游艇租赁、滨海旅游运营等场景中，该尺度的单体帆船是兼顾航行性能与舱内空间的主流选型，模型在设计阶段就充分考虑了不同使用场景的适配性：针对近岸休闲航行的需求，船体线型采用深V型艏部搭配适度外飘的舷弧，在3-4级海况下能有效削减上浪，同时保证12节航速下的航向稳定性；针对滨海旅游接待的使用需求，甲板预留了足够的露天活动区域，艉部设置的开放式休闲平台可直接衔接登乘梯，方便乘客上下船与水上活动开展。

　　从功能特性来看，模型完整呈现了帆船的核心系统布局：帆装部分采用主帆+前帆的双帆配置，桅杆高度与船体长度比例控制在1.8:1的合理区间，既保证足够的受风面积提升动力效率，又避免过高桅杆带来的靠泊限制与结构冗余；甲板下方的舱室布局做了功能分区，艏部设置锚链舱与储物空间，中部为客舱与功能区，艉部布置动力舱与舵机系统，各区域的通道宽度满足单人通行的最小工程要求，同时预留了管缆布置的走线空间。船体外壳采用玻璃钢材质的典型层压结构设计，模型中体现了船壳板的厚度渐变逻辑：船底区域因为承受波浪拍击与靠泊碰撞风险更高，板厚较舷侧区域增加20%，龙骨区域做了局部加强筋布置，保证整船的结构强度满足近海航行的规范要求。

　　设计思路上，该模型优先平衡了航行性能与使用舒适度的关系：船体的重心位置经过反复调整，位于水线以下0.6米处，配合底部的固定铅质龙骨，能在30度侧倾时提供足够的回复力矩，避免航行中出现倾覆风险；甲板表面的防滑区域、舷墙高度、栏杆布置都符合休闲船舶的安全设计标准，舷墙高度不低于0.9米，栏杆间距控制在0.1米以内，防止人员意外落水。上层建筑的驾驶舱采用半封闭设计，前挡风玻璃做了倾斜角度优化，能在高速航行时有效引导气流，减少驾驶区域的风阻与溅水影响；舱室的舷窗布置兼顾采光与结构强度，每个舷窗周边都做了局部加厚的加强框，避免开孔带来的结构应力集中。

　　外形尺寸与安装边界方面，模型严格遵循20米级帆船的工程尺度规范：船体总长20米，水线长度17.8米，型宽5.2米，吃水深度2.4米，该尺寸能适配国内绝大多数滨海游艇码头的泊位要求，靠泊时不需要对码头设施做特殊改造；桅杆放倒后的总高度为3.6米，可顺利通过内河通航的限高桥梁，满足跨水域航行的通行需求。模型中所有活动部件的运动边界都做了准确还原：舵叶的最大转动角度为左右各35度，能保证船舶在低速下的转向灵活性；帆索的导缆孔位置、绞盘安装位都按照实际操作的人机工程要求布置，船员在甲板操作时不需要过度探身即可完成帆装调整动作；艉部的舷外机安装位预留了标准的安装法兰与油路接口，可适配不同功率的辅助动力设备，在无风状态下能以8节的航速机动航行。

　　从结构设计的细节来看，模型中体现了多处船舶设计的工程细节：甲板与船体的连接采用舷边角钢铆接加胶接的复合连接形式，保证连接强度的同时实现水密要求；舱内的地板做了架空设计，下方预留 bilge 水的流道，通向艉部的舱底泵安装位；所有贯穿船体的开孔都做了水密座设计，避免出现渗漏风险；帆装系统的索具布置考虑了受力传递路径，所有拉索的固定点都对应船体内部的加强结构，避免索具拉力直接作用在薄船壳板上导致结构变形。该模型的曲面质量达到A级曲面标准，船体曲面的G2连续性保证了后续渲染、数控加工模具的使用需求，可直接用于玻璃钢船体的模具生产参考，也可作为船舶设计教学、方案演示的数字化载体。
