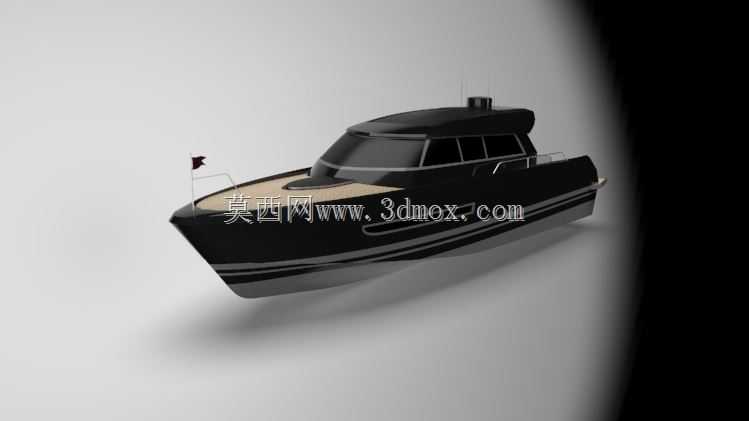

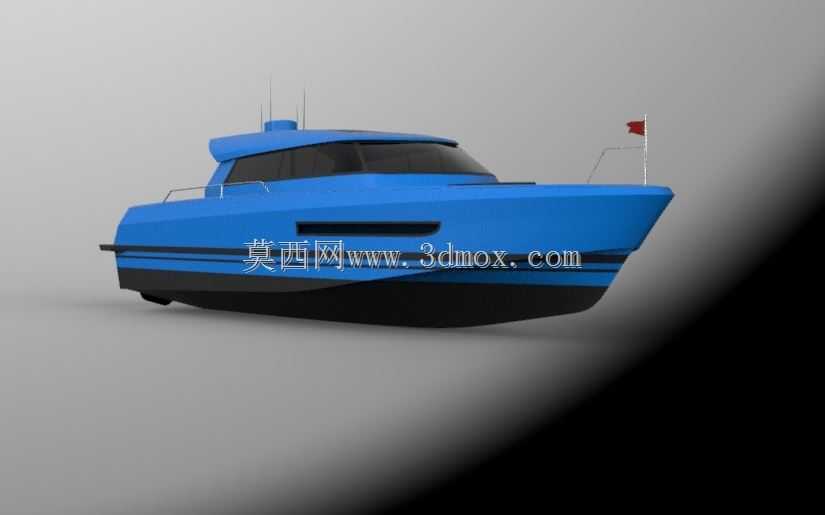

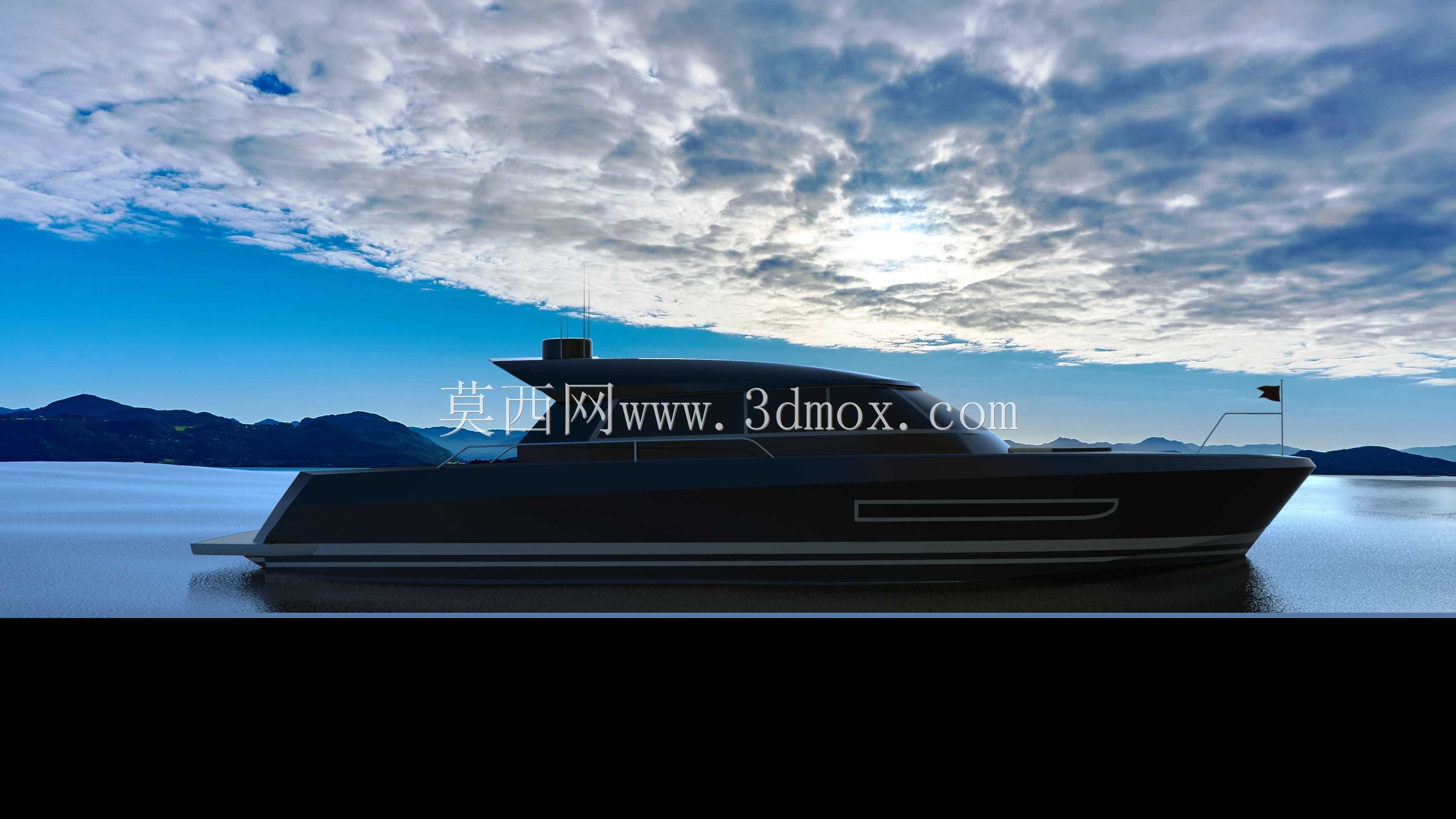

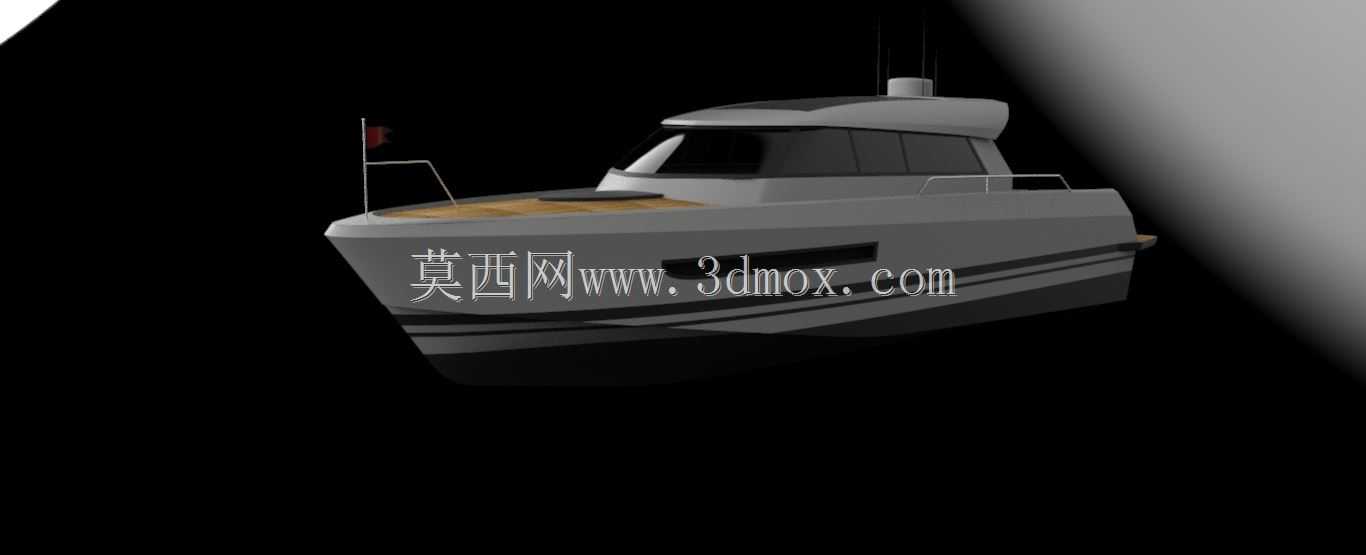

15米封闭舱摩托艇三维结构设计

　　这款15米级封闭舱摩托艇的三维结构设计，核心围绕近岸海事通勤、近海短途公务巡航、滨海休闲接驳三类核心场景展开，整体布局优先兼顾高海况下的封闭舱防护能力与高速航行的水动力性能。从结构设计逻辑来看，艇体主尺度的边界设定充分考虑了近岸码头的靠泊限制，15米的总长适配国内绝大多数滨海旅游码头、公务执法码头的泊位长度要求，型宽控制在3.8米范围内，既保证了舱内横向布置空间，也能满足内河、近海航道的通航宽度约束，吃水深度设定为0.9米，可适应近岸浅滩、岛礁周边浅水区域的通行需求，避免低潮位搁浅风险。

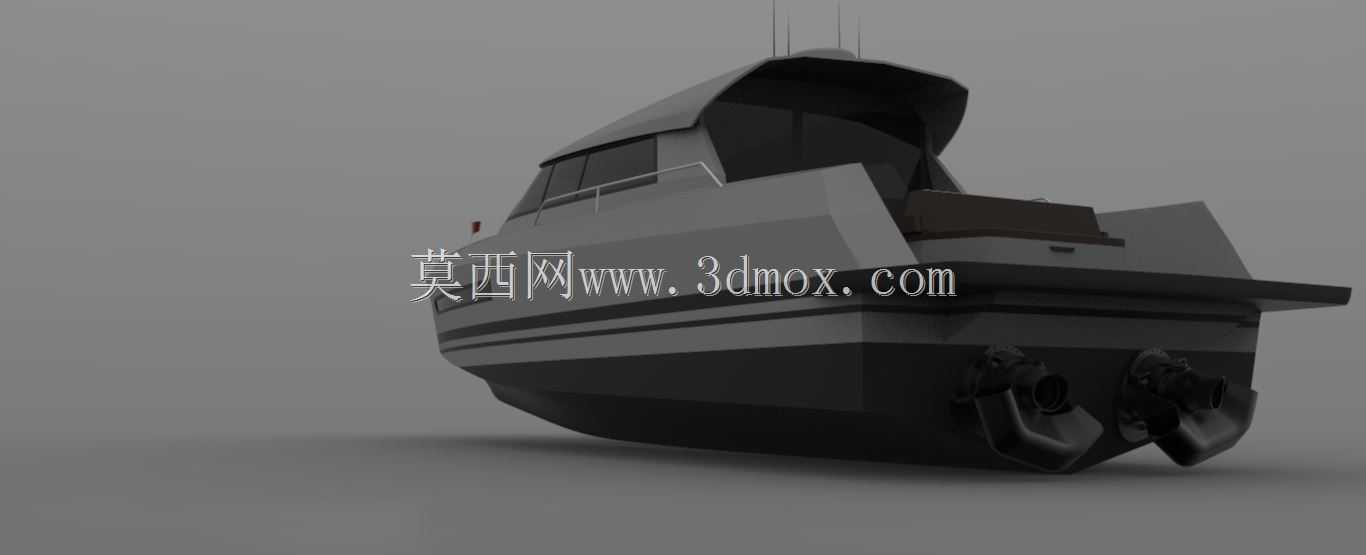

　　动力系统的匹配是该设计的核心考量点，搭载Delta 33CE动力单元的安装基座在三维建模阶段就做了多轮刚度校核，基座与艇体主龙骨采用一体化预埋结构，避免高速航行时动力振动传递至客舱引发结构共振。动力舱布置在艇体中后段，舱室预留了充足的检修操作空间，周边设置了防火隔热层与独立通风通道，既满足动力系统的散热需求，也能阻隔运行噪音传入前部封闭客舱。封闭客舱的设计采用全围壁结构，舱顶设置了应急逃生口，舷侧配备钢化安全玻璃观察窗，舱内可容纳12名乘员的座椅布局，座椅下方预留了救生设备、应急通讯器材的存放空间，舱室前部设置驾驶操控台，操控视野覆盖艇首正前方180度范围，操控台的安装位置经过人机工程校核，驾驶员坐姿状态下可无遮挡观察前方航道与两侧靠泊参照物。

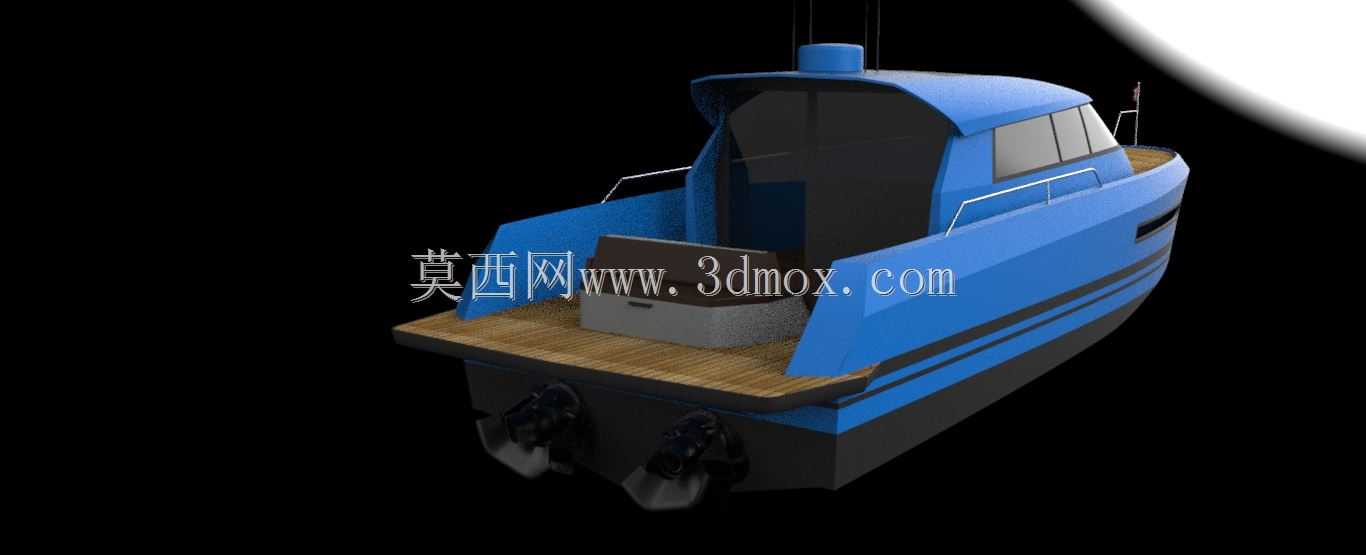

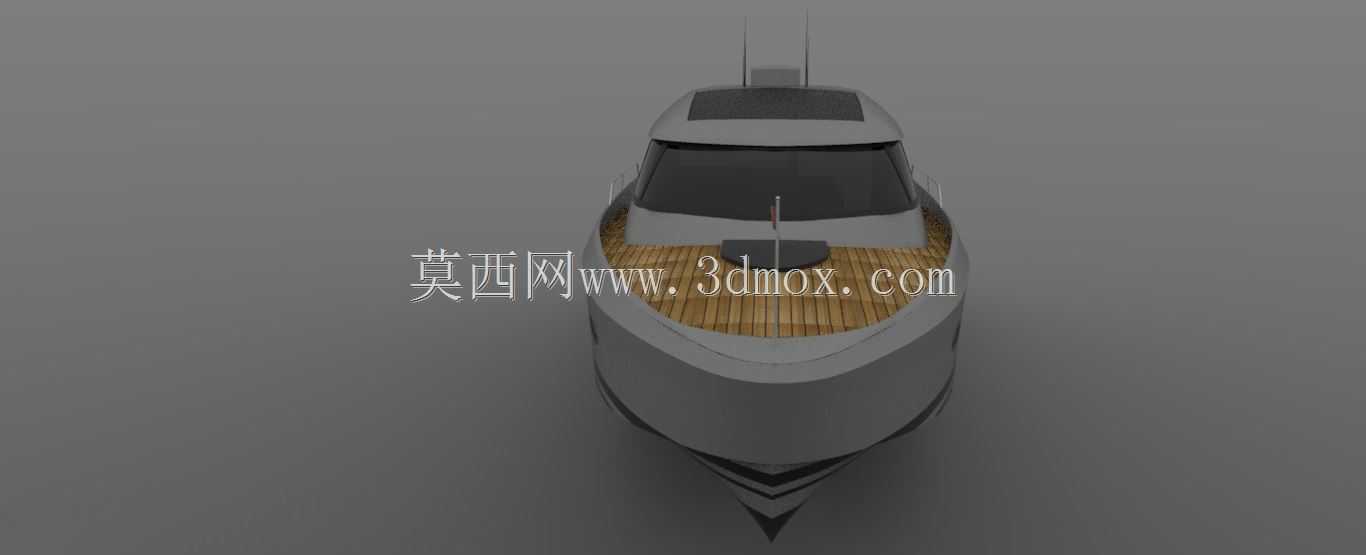

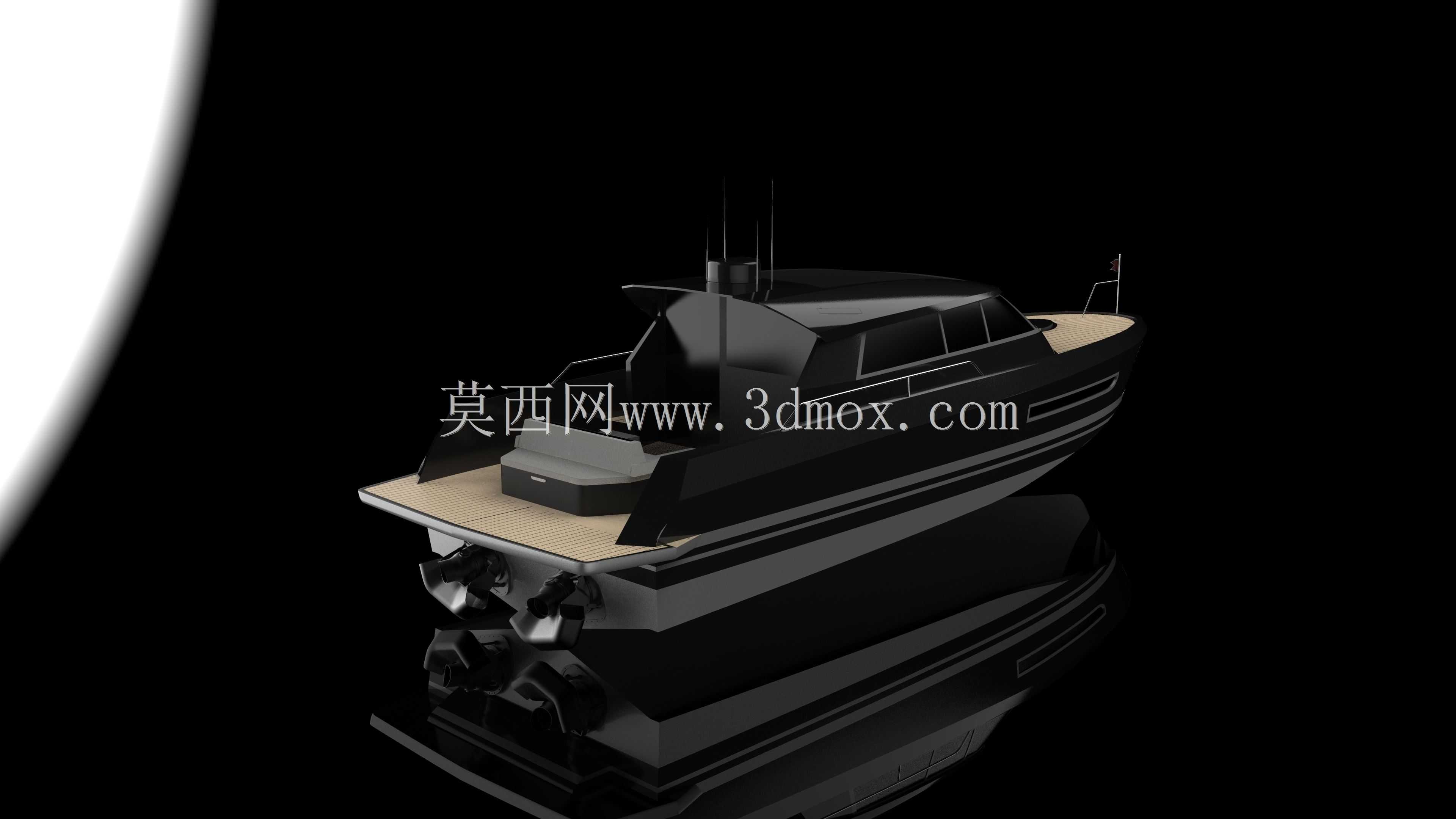

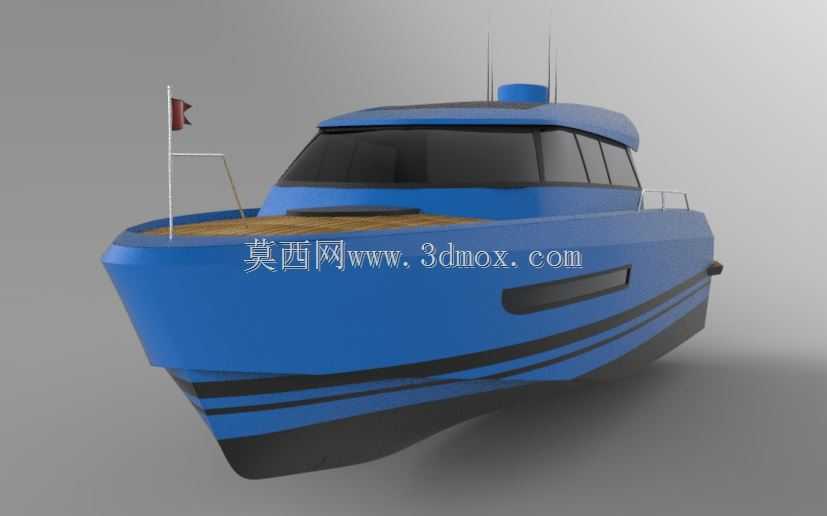

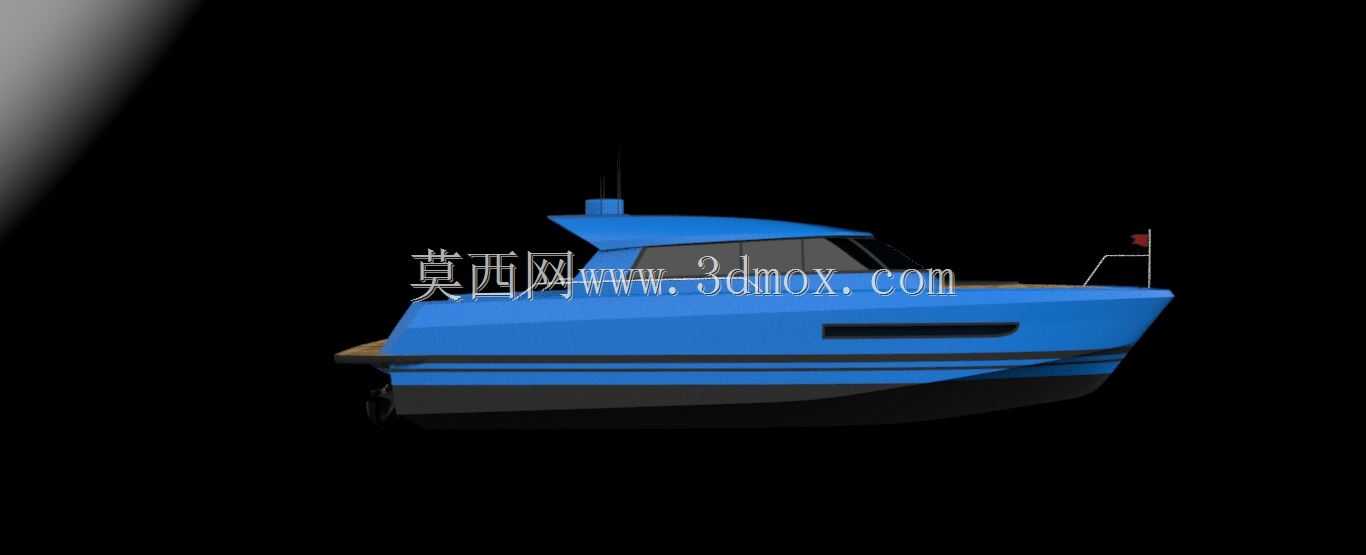

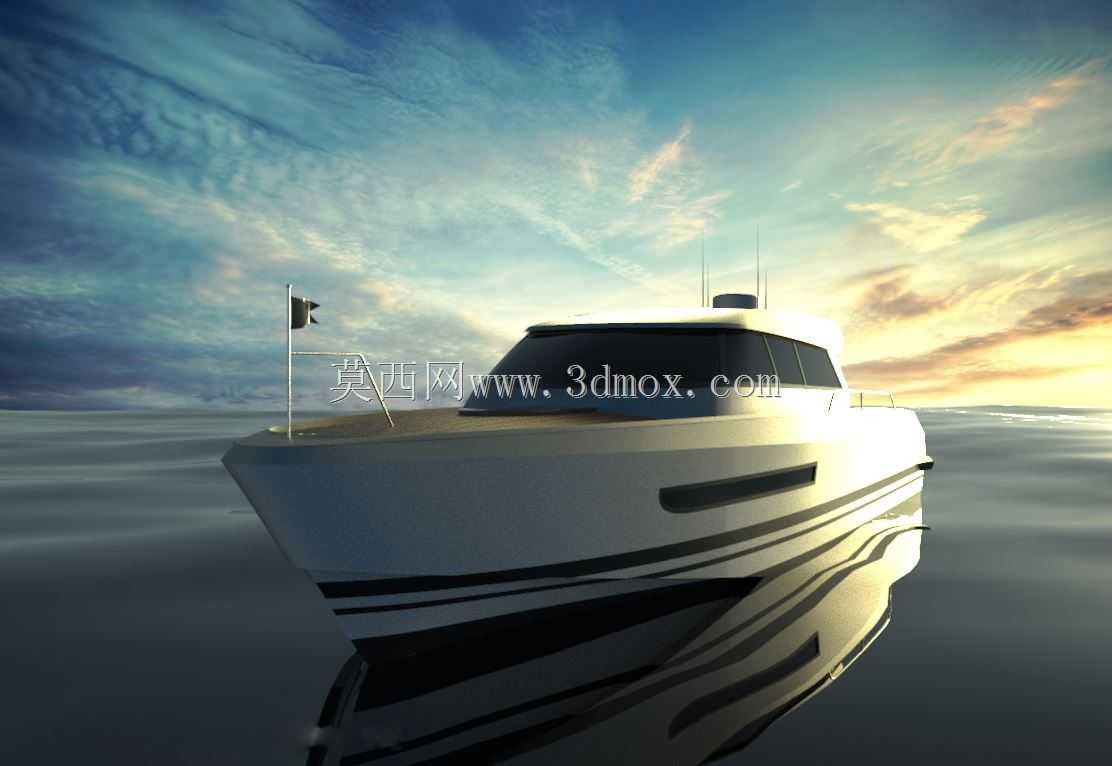

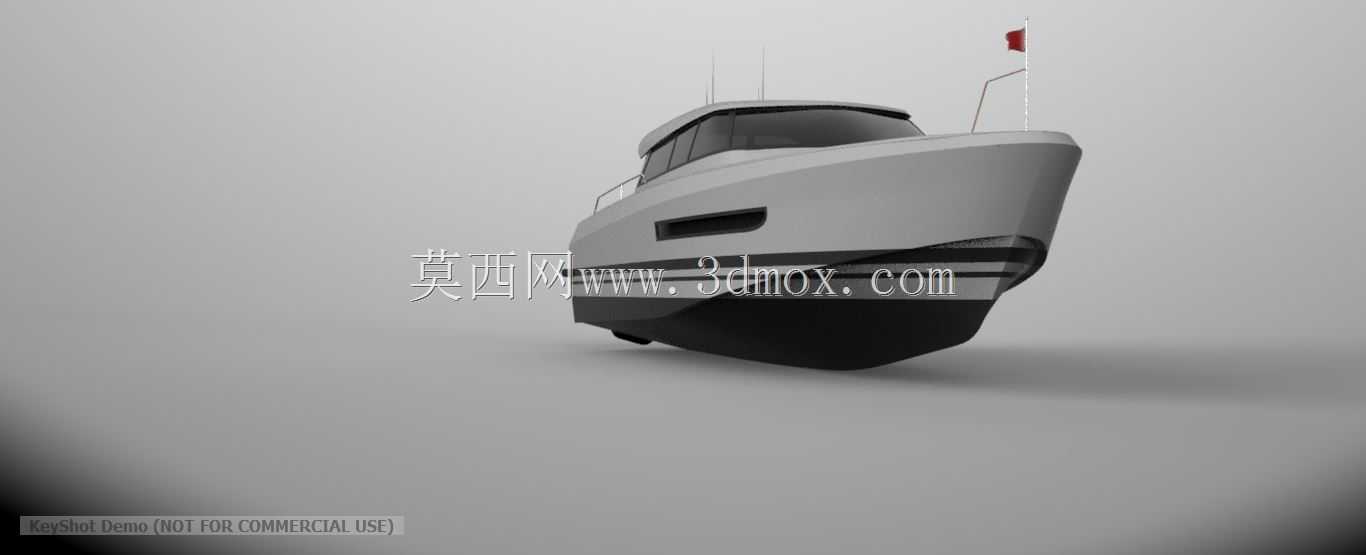

　　艇体外形采用深V型滑行艇底设计，艇底设置了纵向防溅条，高速航行时可有效抬升艇身、降低航行阻力，同时减少舷侧浪花飞溅对前向视野的干扰。艇首部分做了上扬外飘设计，在遇到2米以内的近岸浪涌时可有效减少上浪，避免海水涌入前甲板区域。甲板周边设置了连续式安全扶手，扶手高度符合海事安全规范要求，艇尾设置了小型登乘平台，平台周边配备可折叠式安全护栏，方便人员从艇尾上下接驳。

　　从结构强度设计角度，艇体主龙骨采用高强度铝合金型材拼接结构，建模阶段对肋骨间距做了优化，每档肋骨间距控制在0.4米，既保证艇体整体抗扭刚度，也能控制整体结构重量。封闭舱的舱壁采用夹层结构设计，内外层为铝合金板材，中间填充轻质阻燃芯材，在保证结构强度的同时提升舱室保温隔音性能。管路与线缆的布置在三维模型中做了分层走线设计，动力管路、电气线路、通讯线路分别设置独立走线槽，避免不同系统管线交叉干扰，也方便后期检修维护。

　　该型艇的实际用途覆盖多个海事应用场景，作为公务用途时可承担近岸巡逻、岛礁通勤、应急救援快速响应任务，封闭舱结构可在雨天、大风等恶劣天气下保障乘员作业环境；作为休闲用途时可承担滨海景区游客接驳、近海短途观光、私人休闲出行需求，封闭舱可避免高速航行时海风直吹乘员，提升乘坐舒适度。建模过程中对艇体重心做了多轮配平计算，满载状态下重心位于艇体纵向中心偏后位置，保证高速滑行时艇身姿态稳定，转向时侧倾角度控制在安全范围内，避免高速转向出现侧翻风险。艇体两侧设置了防撞护舷，护舷的安装位置与码头靠泊时的接触高度匹配，靠泊时可缓冲撞击力，保护艇体外板结构。燃油舱布置在艇体中部重心附近，燃油消耗过程中不会引发艇体重心大幅偏移，保证不同载油状态下的航行稳定性，燃油舱设置了独立的通气管路与防泄漏结构，满足海事防污染相关要求。
