DIY小型注塑机适配控制器外壳结构

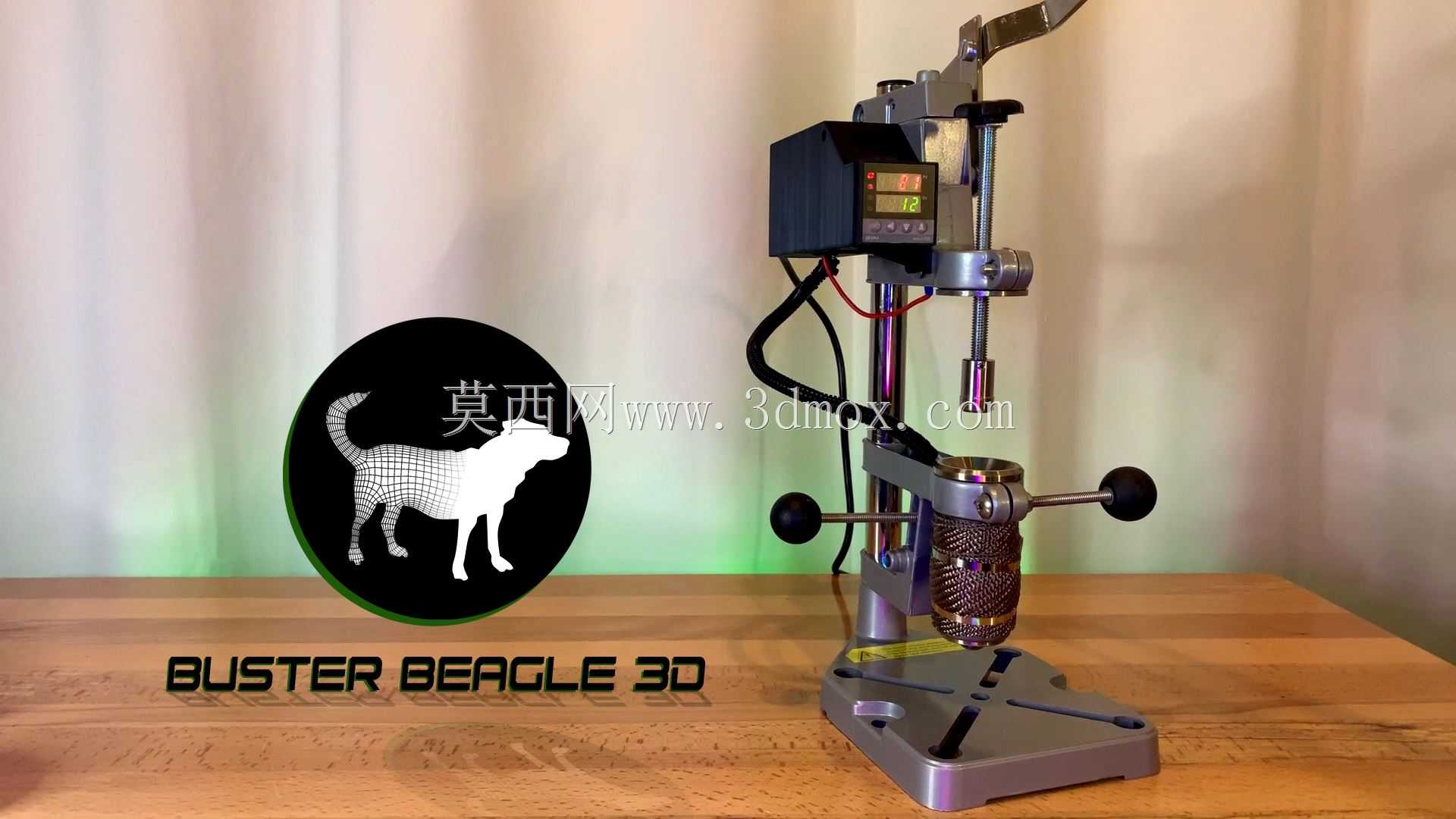

　　在桌面级小型DIY注塑设备的实际改装与应用场景中，控制器外壳是承载温控调节、参数显示、开关操作核心组件的关键结构件，直接决定了设备电控部分的防护等级、操作便利性与改装适配性。很多开源渠道获取的原始注塑机控制器壳体，往往是基于特定品牌钻床安装支架设计的，不同供应商提供的安装板钻孔位置、电控元件排布间距存在明显差异，直接套用会出现开关组件孔位错位、接线空间不足、散热鳍片与壳体干涉等实际问题，根本无法直接适配个人DIY改装的非标准化设备机架。

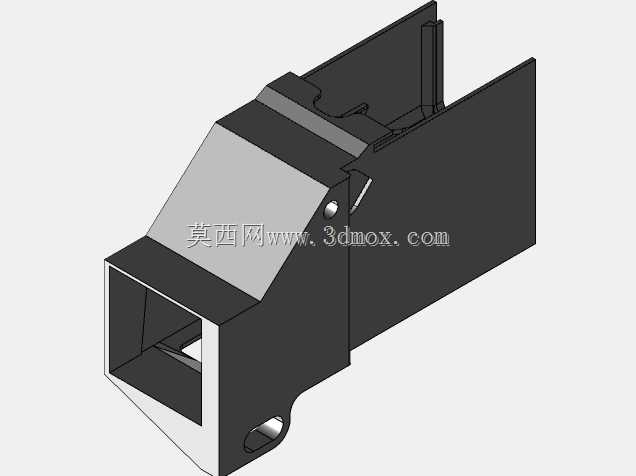

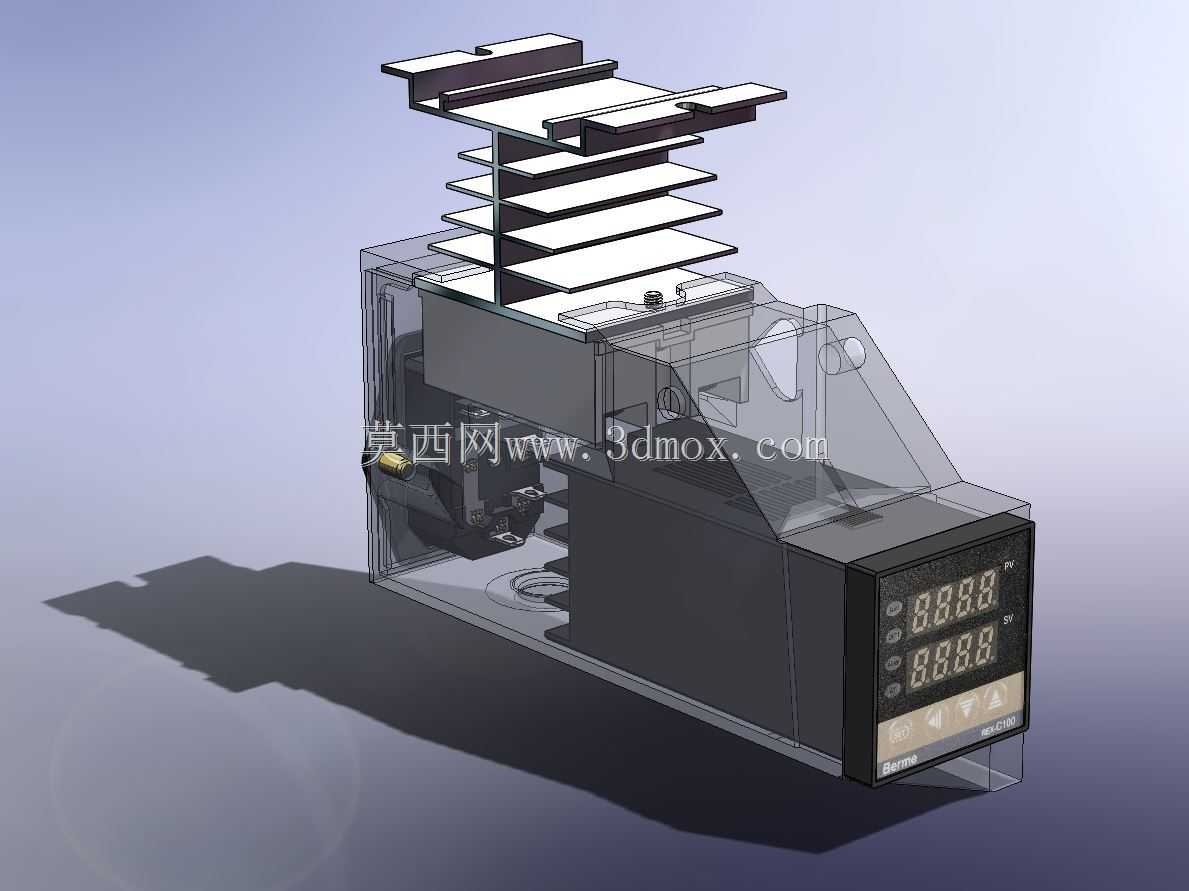

　　这款控制器外壳的设计，完全围绕桌面DIY注塑机的实际使用需求展开，首先从安装边界上做了适配性优化：壳体整体采用分段式组合结构，分为显示操作端、元件容纳腔、后端散热段三个部分，整体安装长度控制在180mm以内，宽度适配常规40mm铝型材机架的安装间距，底部预留的两个M4安装孔位可以在20mm范围内调整位置，不需要在原有设备机架上重新打孔攻丝，就能适配不同供应商的安装支架孔位偏差。壳体的元件容纳腔内部预留了足够的接线空间，针对常用的小型温控器、固态继电器、电源接线端子的尺寸做了限位卡槽，不需要额外打胶或者加装固定支架，就能把电控元件卡在预设位置，避免设备运行过程中因为注塑机的合模振动导致元件移位、接线松脱。

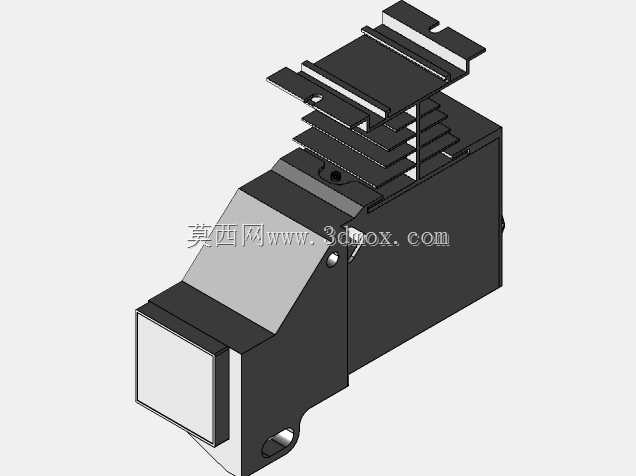

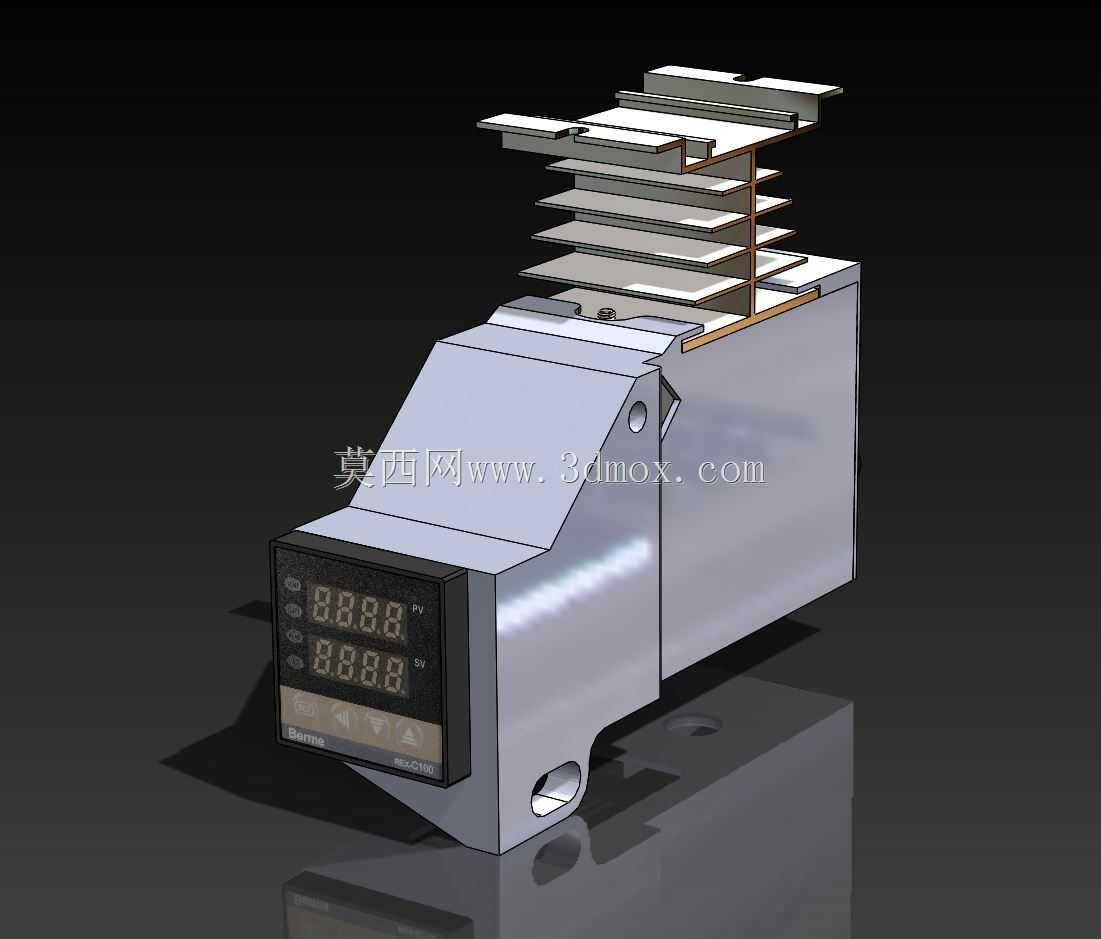

　　从功能特性上看，这款外壳专门针对注塑机控制器的工作环境做了细节优化：后端散热段采用分层鳍片式结构，和壳体主体采用卡扣式连接，不需要螺丝就能拆开清理积尘，鳍片的间距设置为5mm，既保证了温控器工作时的自然对流散热效率，又能避免车间里的塑料碎屑、金属粉尘直接落到电控元件引脚之间造成短路。显示操作端的面板预留了数码显示屏的开窗位置，开窗边缘做了1mm的下沉台阶，粘贴透明亚克力防护片的时候不会出现凸起刮手的问题，下方的开关安装孔位做了位置调整，适配市面上最常见的船型开关与电位器的安装尺寸，解决了原始模型开关孔位和市售元件不匹配的问题，不需要对开关引脚做弯折或者额外扩孔就能直接安装。

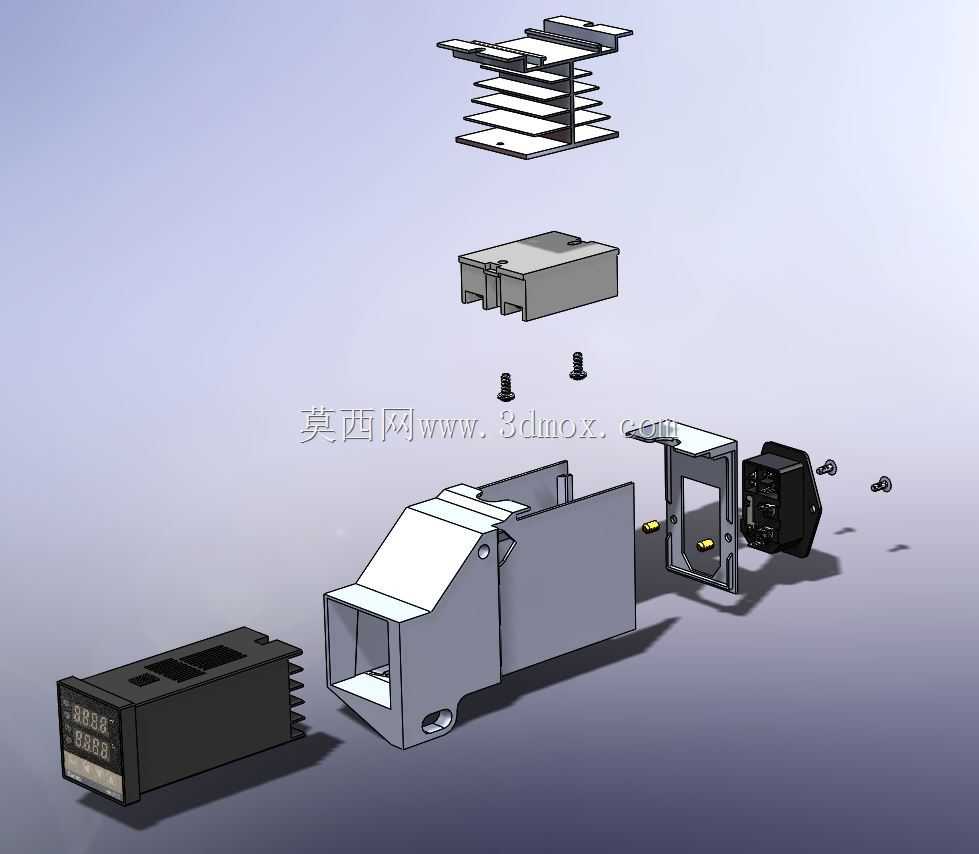

　　设计思路上没有追求外观的一体化流线造型，而是完全从DIY改装的实际便利性出发：所有壳体拼接位置都采用止口定位，拼接缝隙控制在0.2mm以内，既可以用胶水粘接做永久固定，也可以用M2自攻螺丝做可拆卸连接，方便后期更换电控元件或者调整接线。壳体侧面预留了走线槽的让位缺口，缺口位置做了圆角处理，避免穿线的时候刮破电线绝缘层，针对DIY用户常用的航插接线方式，侧面还预留了标准12mm航插的安装位，不需要额外开孔就能外接温度传感器、加热圈的接线。

　　实际使用场景中，这款外壳可以适配桌面级小型注塑机的温控改装需求，不管是用于PLA、ABS等塑料的小型件注塑加工，还是用于个人工作室的小批量零件打样，都能给电控部分提供足够的防护，避免加工过程中溢出的熔融塑料溅到电控元件上造成损坏，同时规整的壳体结构也能让DIY设备的布线更加整洁，减少接线错误带来的安全隐患。和原始的开源模型相比，这款外壳的安装适配性更强，不需要用户自己做大量的二次修改就能直接使用，内部的元件限位结构也能降低电控组装的难度，即使是没有太多结构改装经验的DIY爱好者，也能快速完成控制器的组装与安装。
