自行车螺旋弹簧避震器三维结构设计

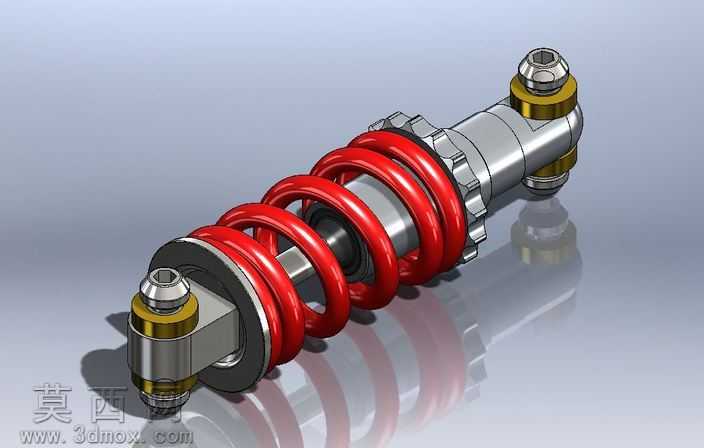

本作品为自行车用螺旋弹簧式避震装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械零件设计规范，对各部件的配合公差、装配关系进行了精准还原。模型整体采用同轴式布局，核心减震元件为等节距圆柱螺旋压缩弹簧，建模时通过螺旋线扫描生成弹簧实体，精准还原了弹簧的线径、中径、有效圈数等关键参数，弹簧表面赋予高光泽红色烤漆材质，渲染后呈现出饱满的金属漆面质感，还原了量产避震弹簧的真实外观效果。两端的连接吊耳采用高强度铝合金材质设定，建模时对吊耳的安装孔位、衬套配合槽进行了细节刻画，吊耳与阻尼筒体的连接部位设计了可调预压的调节环结构，调节环表面的防滑齿纹通过阵列特征完成建模，细节还原度高。中间的阻尼筒体采用金属镀铬材质设定，表面赋予高反射金属材质，渲染时通过环境贴图模拟出镀铬件的镜面反射效果，筒体与弹簧之间预留了合理的运动间隙，保证弹簧压缩回弹过程中不会与筒体发生干涉。两端的连接销轴处设计了铜质衬套结构，衬套与吊耳、销轴之间的配合关系在装配体中进行了完整约束，可直观展示避震器的装配逻辑。设计过程中优先考虑了自行车避震的使用场景，整体结构紧凑轻量化，在保证结构强度的前提下尽可能降低部件重量，弹簧的刚度参数匹配自行车骑行时的冲击载荷需求，可有效过滤路面颠簸带来的冲击力。渲染阶段采用工作室级光照环境，通过主光源、补光、环境光的多光源搭配，突出各部件的材质质感，金属件的反光、弹簧漆面的光泽、衬套的哑光金属质感都得到了清晰呈现，模型整体结构完整，各部件无缺失，可用于自行车悬挂系统的结构展示、运动仿真演示以及相关设计参考，能够直观展示弹簧避震器的工作原理与结构组成。
