可运行斯特林Evolution动力装置模型

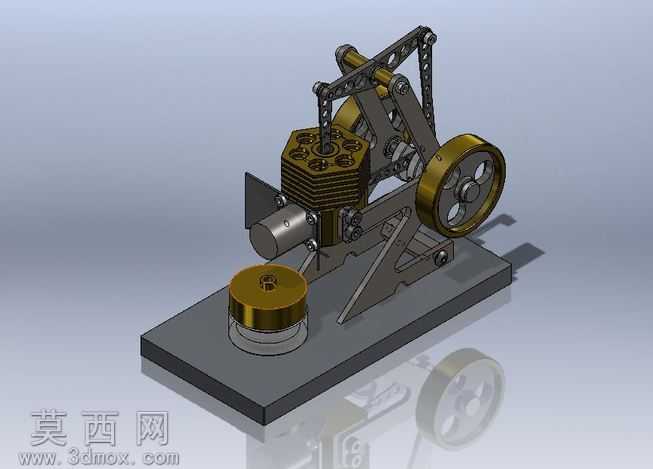

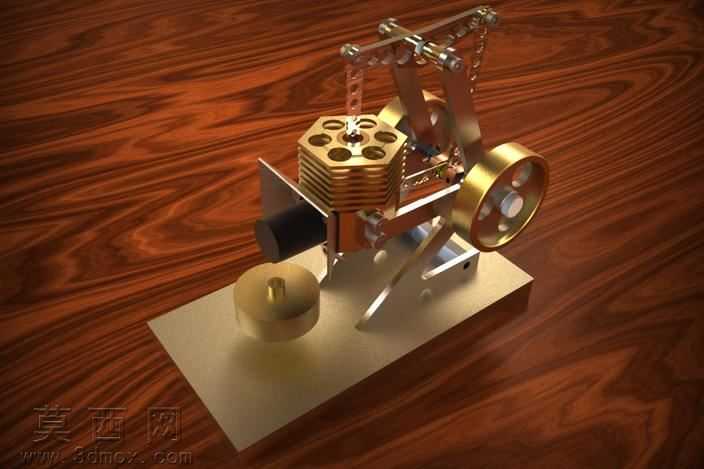

本作品为斯特林Evolution外燃动力装置的三维建模成果，建模阶段严格参照真实可运行的小型斯特林发动机实物比例完成，整体采用SolidWorks软件进行全参数化建模，所有零件均绘制独立特征树，从加热端气缸、散热鳍片组、动力活塞、配气活塞到曲柄连杆机构、飞轮、支架、加热酒精灯座均为独立可编辑零件，装配过程严格遵循真实机械装配约束关系，添加了同轴、重合、距离等合理配合，可直接用于运动仿真验证机构运行逻辑。材质渲染阶段针对不同零件的物理属性做了精细化区分，气缸散热鳍片、金属支架、飞轮、连杆等结构件采用黄铜与抛光不锈钢材质，还原了小型手工斯特林发动机常用的金属加工质感，底座采用哑光金属板材材质，加热端酒精灯座做了黄铜做旧质感处理，渲染时添加了柔和的侧方主光源与环境补光，突出金属零件的反光特性与结构层次感，同时保留了零件表面的细微加工纹理，避免渲染效果过于塑料化。结构设计上完整还原了斯特林发动机的工作逻辑，加热端气缸与冷却端结构做了明确区分，曲柄连杆机构的偏心距、连杆长度均经过参数校核，保证活塞运动行程与飞轮转动惯量匹配合理，支架部分采用三角支撑结构提升整体稳定性，飞轮采用辐条式金属轮结构，既保证转动惯量满足运行需求，又兼顾外观的精致感。设计思路围绕可演示性与结构还原度展开，既完整保留了斯特林发动机依靠缸内工质受热膨胀、遇冷压缩实现循环做功的核心结构，又对零件做了适度简化，避免过多细碎特征影响建模与装配效率，所有零件均预留了合理的装配间隙，可直接导出工程图用于实物加工制作，适合用于斯特林发动机原理教学演示、机械结构学习参考。
