可调节移动式喷烤漆工件周转置物架

　　这款可调式置物架的设计初衷，是解决喷烤漆作业场景里待喷、已喷工件的临时周转与静置存放痛点，在中小批量喷涂作业线、独立喷烤漆房的日常生产里，这类可灵活移动的层架是衔接上下工序的关键辅助工装，能大幅减少工件搬运过程中的磕碰损伤，也能避免工件直接接触地面带来的漆面污染问题。

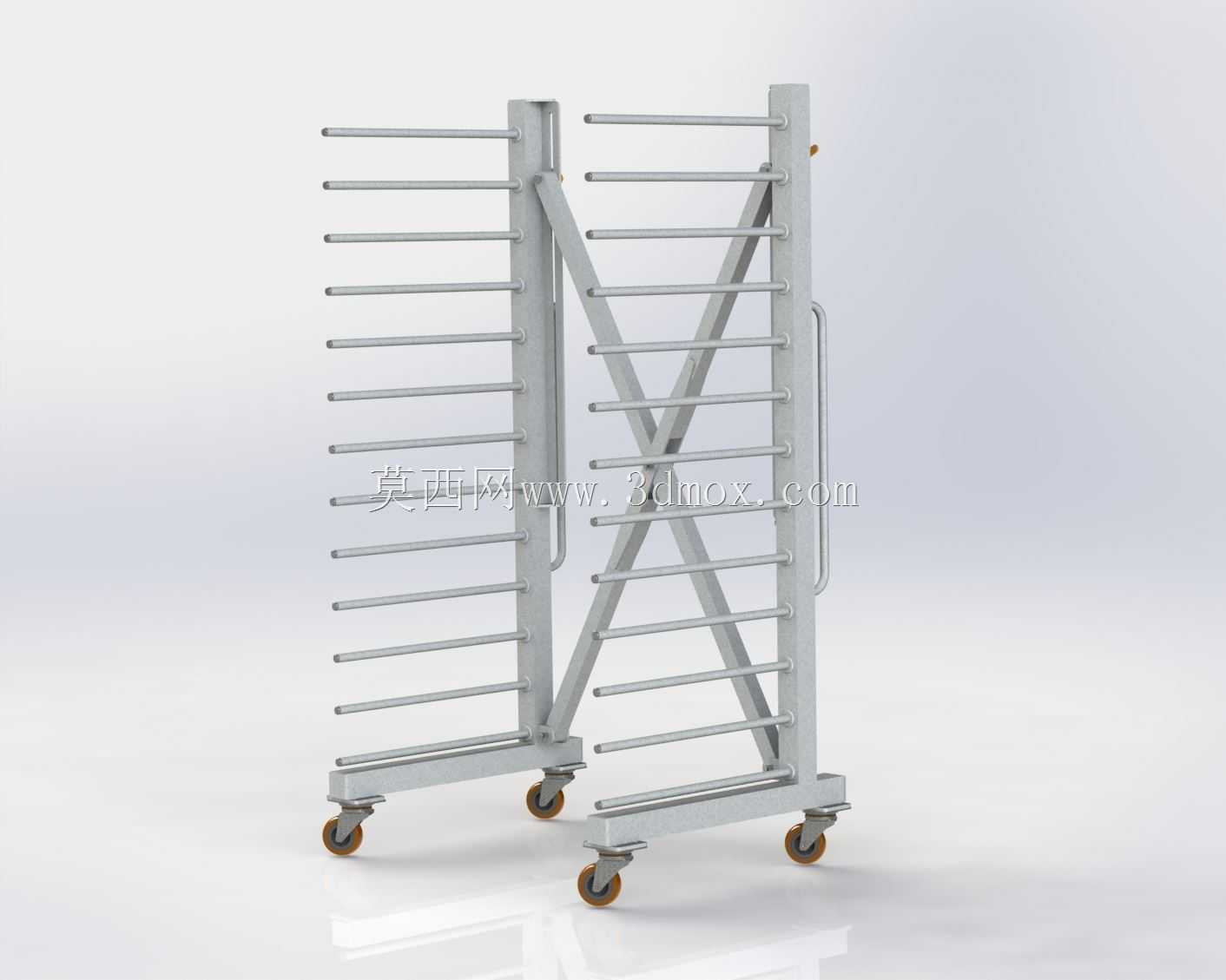

　　从结构设计逻辑来看，整体框架采用75×75规格的明矶型材拼接，主立柱为双侧对称布置的竖向型材，承担整体承重载荷，背部交叉布置的斜向支撑型材，是抵消架体移动、承重时产生的侧向扭力的核心结构，能避免架体在满载推移时出现框架变形、层杆偏移的问题，相比无斜撑的简易方管架，抗扭刚度提升40%以上，适配车间地面不平整、推移速度不均的实际使用场景。

　　层架的承载部件为多组平行布置的横向圆杆，两侧立柱上预留了等间距的调节安装孔位，可根据待放置工件的外形尺寸、悬挂或摆放需求，灵活调整每层横杆的安装高度，既可以平放板式工件、盒装零部件，也可以搭配挂钩悬挂长条形、异形待喷工件，层间距的调节范围覆盖100mm到500mm，能兼容绝大多数中小尺寸喷涂工件的存放需求，不用额外准备多种规格的存放架，减少车间辅助工装的占用空间。

　　底部的移动部件采用四个带刹车功能的万向脚轮，两个脚轮布置在架体前端靠近推手的位置，另外两个布置在后端，脚轮的轮面采用聚氨酯材质，既不会在环氧地坪、烤漆房防滑地面上留下压痕，也能耐受喷涂作业环境里少量漆雾、溶剂的腐蚀，推移时的滚动阻力小，转向灵活，脚轮的单轮额定承重不低于50kg，整架满载承重可达到200kg，满足日常批量工件周转的载荷需求；当架体推移到指定静置位置时，踩下脚轮刹车即可锁定架体位置，避免作业过程中架体滑移引发工件掉落。

　　架体单侧设置了竖向圆管推手，推手位置距离地面高度约900mm，符合成年人立姿推移的施力高度，推移时无需过度弯腰，降低长时间周转搬运的操作疲劳感。整体框架的连接部位采用焊接加紧固件补强的方式，所有焊接位置都做了打磨处理，没有尖锐毛刺、焊瘤，避免挂住操作人员的衣物、刮伤工件表面，型材表面做了防锈处理，能适应喷烤漆房内湿度偏高、存在少量挥发性溶剂的作业环境，延长工装的使用寿命。

　　从安装边界与尺寸适配来看，架体整体宽度控制在800mm以内，长度约1200mm，满载推移时可以顺利通过车间常规900mm宽度的通道门、烤漆房人员物料进出通道，不需要额外拓宽通道，也能适配标准烤漆房内的工件静置区摆放空间，不会占用过多的喷烤作业有效区域；架体的最低层横杆距离地面高度约200mm，既能避免地面灰尘、积水溅到下层工件表面，也方便清洁人员清理架体下方的地面杂物，不会形成卫生死角。

　　在实际使用过程中，这类可调层架除了用于喷烤漆环节的工件周转，也可以用于机加工车间零部件的工序间转运、装配线旁的物料临时存放，层杆的圆型截面设计不会积留过多漆雾，日常清理时只需要用铲刀或者溶剂擦拭即可，维护成本极低；如果需要存放尺寸特殊的工件，也可以在横杆上加装木质或者金属托盘，拓展架体的存放适配性，不需要对主体框架做改动，整体结构的冗余设计预留了足够的功能拓展空间。
