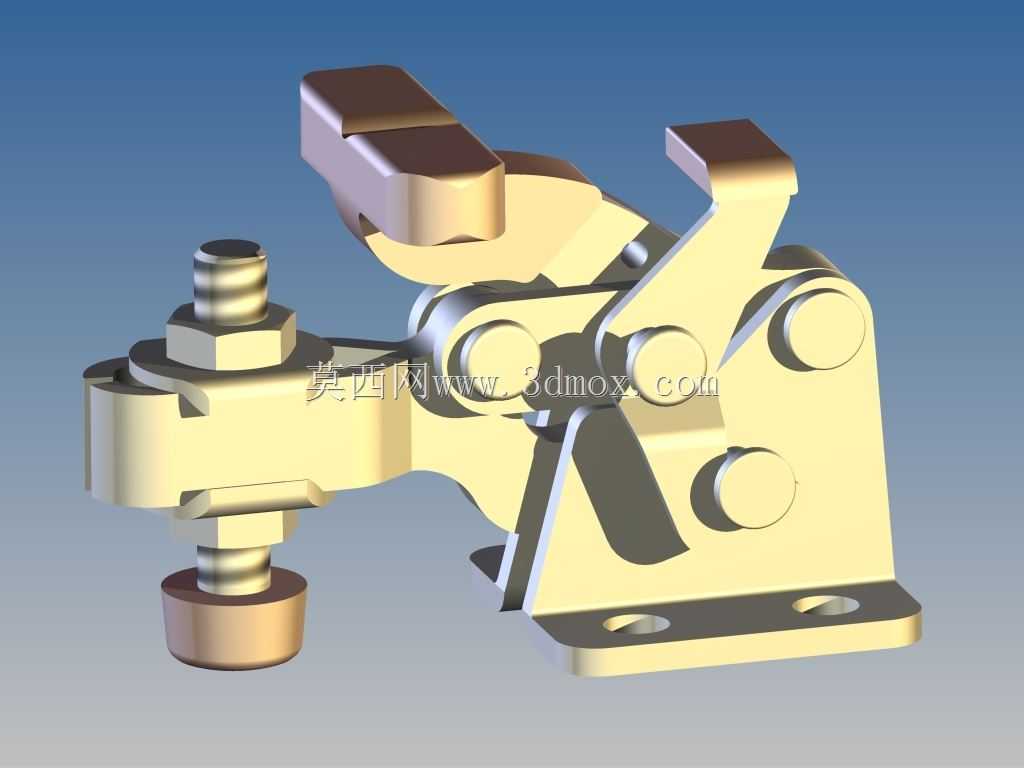

DESTACO系列305-UR型压紧式夹钳结构

　　这款肘节式压紧夹钳，是工装夹具领域应用极广的标准压紧元件，在焊接工装、装配工位、检具定位场景中承担工件快速压紧固定的核心作用，尤其适配钣金件、机加工件的批量装夹需求，能在保证压紧力稳定的前提下大幅缩短装夹辅助时间。从结构设计逻辑来看，该夹钳采用经典的肘节过死点锁止原理，操作手柄下压至锁止位置时，内部连杆机构越过力学死点，此时即便压紧端受到工件反向的顶推作用力，机构也不会自行松脱，锁止状态的可靠性完全依靠机械结构本身实现，无需额外增加锁止销、紧固螺钉等辅助固定元件，操作全程仅需扳动手柄即可完成压紧与释放动作，单人单手即可操作，适配高频次重复装夹的工位节拍要求。

　　从安装边界来看，夹钳底部为带两个安装通孔的平直安装法兰，法兰面与夹钳主体为一体化加工结构，安装时可通过内六角螺栓直接固定在工装基板、工作台面或者专用夹具底座上，两个安装孔的孔位间距经过标准化设计，可直接适配市面多数通用工装的安装孔系，无需额外加工转接板。压紧端采用可调式压头结构，压头通过螺纹与压紧臂连接，可根据被压紧工件的实际厚度、压紧面高度差旋转调整压头伸出长度，调整到位后通过锁紧螺母锁死，避免压紧过程中压头回转松动，压头末端采用铜质接触端头，接触工件时不会划伤工件表面，尤其适配表面质量要求较高的铝板、不锈钢板类工件的装夹，不会在工件表面留下压痕或者磕碰伤。

　　从实际使用场景来看，这类夹钳在汽车零部件焊接工位的使用量极大，比如白车身分总成焊接时，需要将多个冲压钣金件定位后压紧，保证焊接过程中工件不会出现移位，该夹钳的压紧力输出稳定，单只夹钳可提供数百公斤级的压紧力，完全覆盖薄钢板焊接的装夹需求；在机加工工序的辅助装夹中，这类夹钳也常被用于小型工件的侧面或者顶面压紧，配合台钳或者定位块使用，可避免工件在铣削、钻削过程中出现振动或者窜动；在装配流水线的定位工位，该夹钳可快速固定待装配的工件壳体，方便操作人员完成螺丝锁付、零部件压装等操作，操作手柄的握持位置做了圆弧过渡处理，长时间重复操作也不会出现硌手的问题。

　　结构细节上，夹钳的所有铰接点均采用销轴铆接结构，销轴与连杆孔之间的配合间隙经过严格控制，既保证连杆转动灵活无卡滞，又不会因为间隙过大导致压紧位置出现偏移，长期使用后铰接点的磨损量极小，无需频繁加注润滑脂即可维持顺畅的操作手感。夹钳主体采用高强度合金钢锻造后经热处理强化，表面做镀彩锌处理，可在焊接飞溅、车间切削液喷淋的恶劣环境下长期使用，不会轻易出现锈蚀或者结构变形问题。操作手柄向上扳动时，压紧臂会自动抬升一定的开口高度，留出足够的工件取放空间，操作人员无需手动扶持压紧臂即可完成工件的上下料动作，抬升角度经过优化，既保证足够的操作空间，又不会因为抬升角度过大导致夹钳整体占用过多的工位空间，在排布密集的工装板上也能实现多只夹钳的密集安装，不会出现操作干涉的问题。

　　在进行三维建模时，该模型完整还原了夹钳的所有运动部件的配合关系，每个铰接点的转动自由度都按照实际装配关系做了约束，可直接用于工装设计的干涉检查、工位操作模拟，设计人员在进行工装排布时，可直接调用该模型验证夹钳安装位置是否合理、压紧行程是否适配工件高度、操作时是否会与周边的定位销、气缸、焊接电极等部件出现干涉，大幅减少工装设计阶段的出错概率，缩短工装开发的周期。压头的可调行程范围也在模型中做了完整还原，设计人员可根据实际工件的压紧需求，直接在装配环境中调整压头的伸出长度，模拟实际压紧状态，验证压头是否能够准确压在工件的有效支撑面上，避免出现压空、压偏的问题。
