带磁环气动气缸三维结构设计

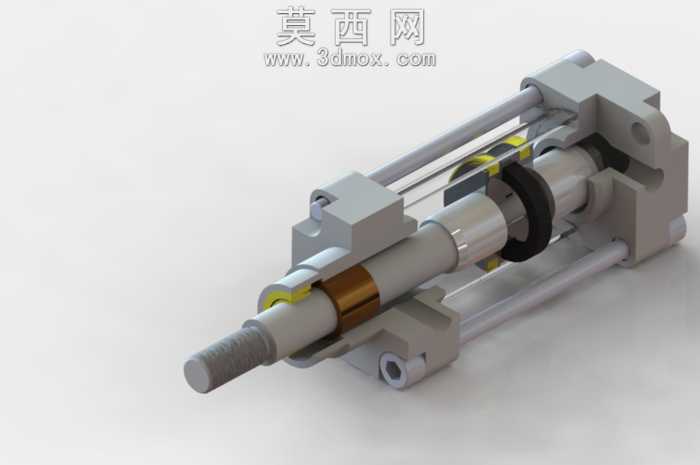

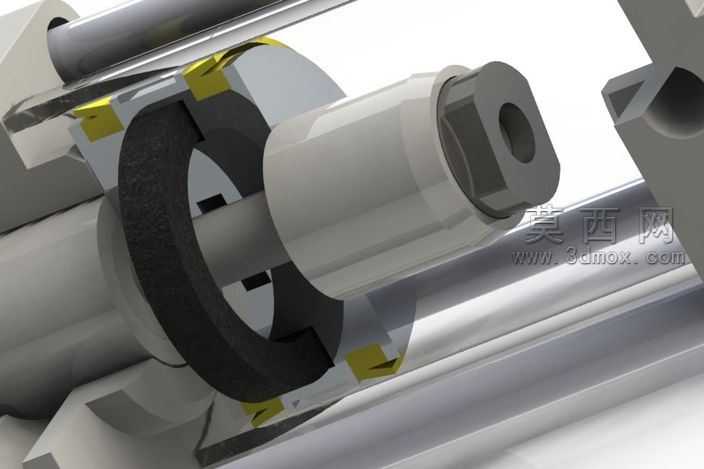

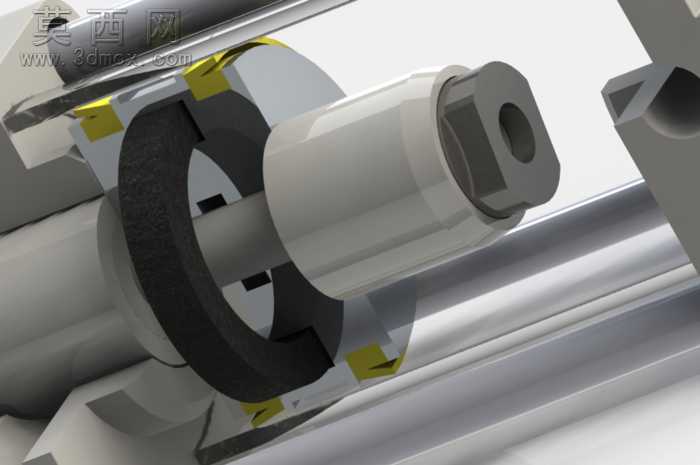

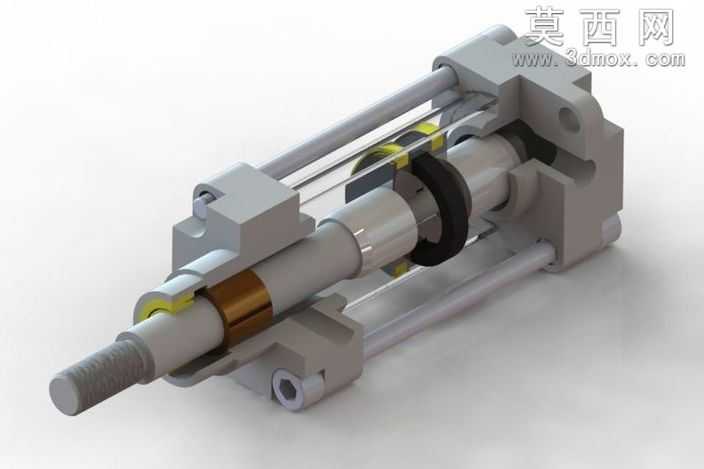

本作品为带磁环的气动气缸三维建模设计，整体采用参数化建模思路完成，完整还原了导杆型气动气缸的全部结构细节。建模过程中首先对气缸的核心功能部件进行拆分规划，依次完成活塞杆、缸筒、端盖、导杆、磁环、密封组件、安装支架等独立零件的建模，再按照实际装配关系完成整体装配，确保各部件的配合间隙、运动行程符合常规气动气缸的设计规范。材质渲染阶段针对不同部件的实际材质进行了区分设置：活塞杆采用抛光金属材质，还原镀铬杆件的金属光泽与细腻质感；缸筒与端盖采用阳极氧化铝合金材质，呈现亚光银灰的金属质感，同时保留了机加工表面的细微纹理；密封胶圈与缓冲部件采用黑色橡胶材质，调整了材质的粗糙度与反光度，还原橡胶件的哑光质感；导杆采用不锈钢材质，与缸体部件形成材质层次区分；安装支架部分做了边角倒角处理，还原实际零件的机加工工艺特征。结构设计上，该气缸为双导杆导向结构，相比普通单杆气缸具备更好的抗扭转性能，可承受一定的侧向负载；内置的磁环可配合外部磁性开关实现活塞位置的信号检测，满足自动化气动回路的位置控制需求；活塞杆端部加工有外螺纹结构，方便连接外部执行负载；两端端盖设计有安装孔位，可实现多种方式的设备固定。建模过程中对所有活动部件的运动行程做了干涉检查，确保活塞往复运动过程中各部件无结构冲突，密封槽、卡簧槽、安装孔等细节结构均按照行业通用标准尺寸设计，整体模型结构完整，细节丰富，可用于气动回路原理演示、设备结构参考、教学演示等场景，渲染阶段采用柔和的影棚光照设置，突出各部件的结构轮廓与材质差异，清晰展现气缸的整体结构与装配关系。
