电动机驱动式斯特林发动机结构模型

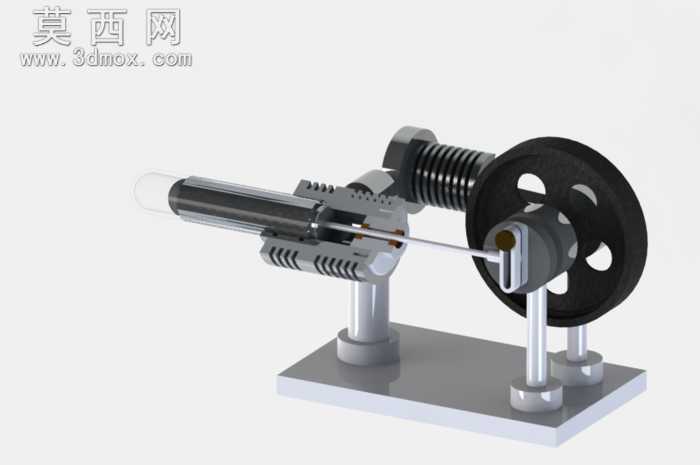

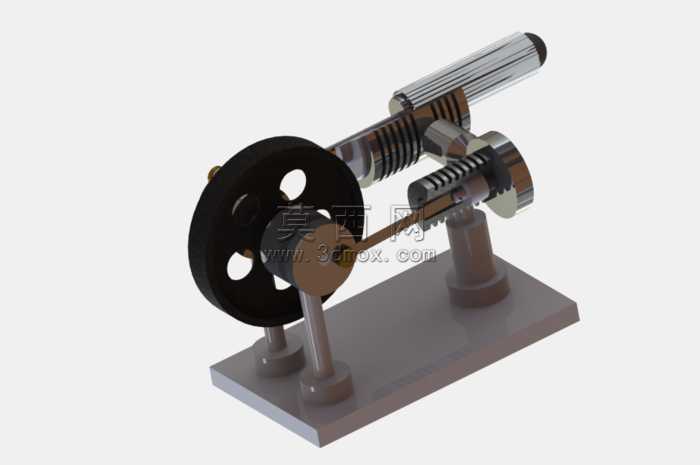

本模型为电动机驱动式斯特林发动机三维结构模型，建模过程严格遵循机械设计规范，对斯特林循环的核心动力结构进行了等比例还原，完整呈现了这类外燃式动力装置的传动逻辑与装配关系。建模阶段首先完成底座支撑结构的搭建，采用带圆角的矩形金属底座搭配两根垂直支撑立柱，为整套动力机构提供稳定的安装基准，立柱与底座、上部机构的连接位置均做了同轴度约束，保证后续传动部件的装配精度。动力核心部分还原了斯特林发动机的置换气缸与动力气缸结构，气缸外壁设计了阵列式散热鳍片结构，建模时对鳍片的厚度、间距做了均匀化参数处理，既还原真实部件的散热功能特征，也保证模型外观的规整度；气缸端部的加热端采用带螺纹的密封结构，螺纹特征通过螺旋扫描命令生成，牙型与螺距符合常规紧固件设计标准，还原真实部件的密封装配逻辑。传动系统部分完整复刻了曲柄连杆、飞轮与联动拨叉结构，大直径飞轮采用带镂空减重孔的轮盘设计，建模时对轮盘的配重平衡做了结构优化，三个镂空孔沿轮盘圆周均匀分布，保证飞轮转动时的动平衡特性；连接气缸活塞与飞轮曲柄的连杆采用两端铰接结构，铰接位置预留了销轴装配间隙，还原真实机构的运动自由度；驱动端的电动机通过支架固定在底座侧方，输出轴与飞轮主轴通过同轴约束连接，可直观展示电机驱动下整套斯特林机构的运动传递路径。材质渲染阶段，底座与支撑立柱采用哑光银灰色金属材质，模拟铝合金机加工后的表面质感；气缸与散热鳍片采用略带磨砂质感的深灰色金属材质，还原铸铁气缸的外观特征；飞轮采用哑光黑色工程塑料材质，表面添加细微的颗粒质感模拟真实塑料件的表面纹理；连杆与铰接销轴采用亮面镀铬金属材质，突出传动部件的金属光泽与加工精度；透明置换杆端头采用半透明磨砂亚克力材质，还原真实部件的透明视窗设计。整套模型的装配约束完全符合真实机械的装配逻辑，所有运动部件均保留了合理的运动间隙，既可以作为机械原理教学的展示模型，也可用于3D打印制作实物教具，帮助理解斯特林循环的动力转换原理与曲柄连杆机构的传动特性。
