大跨度体育场屋面钢结构支撑体系设计

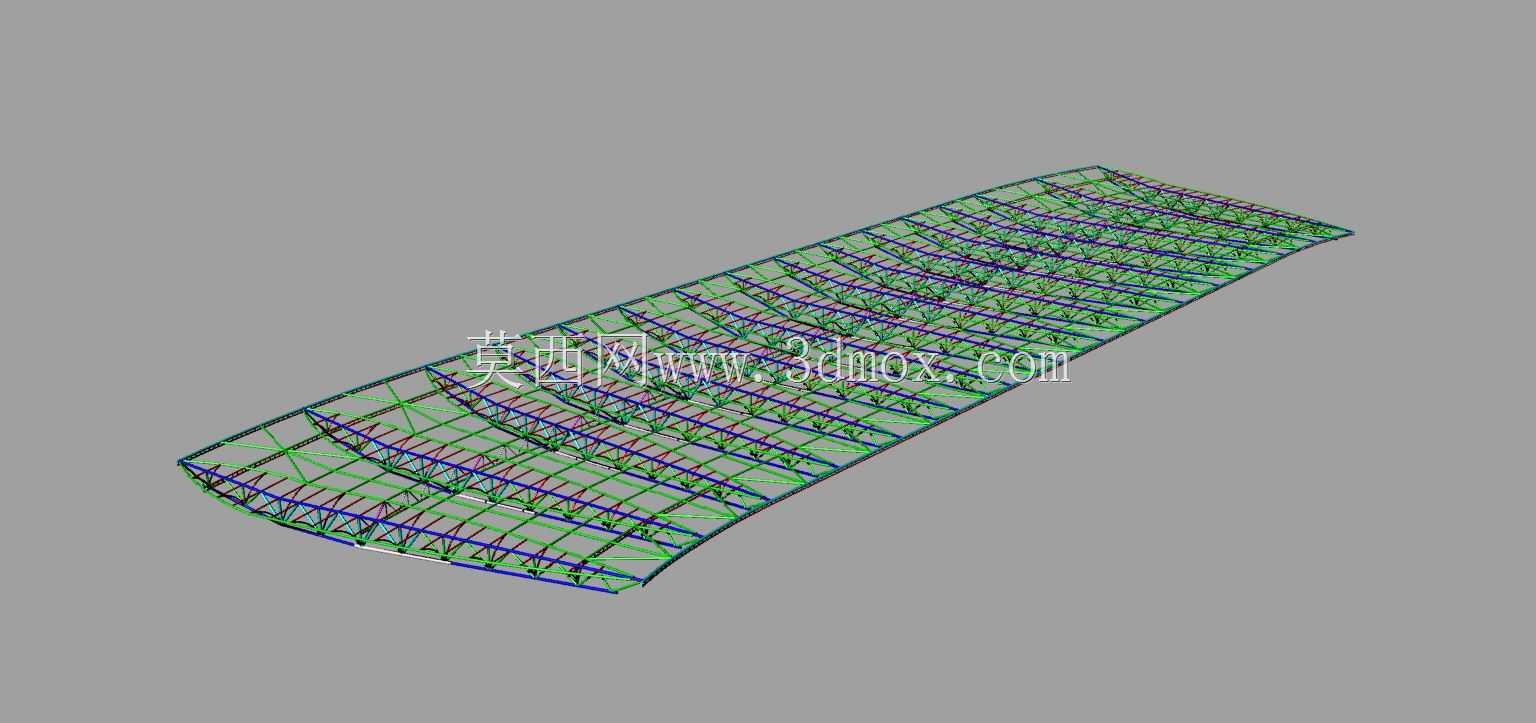

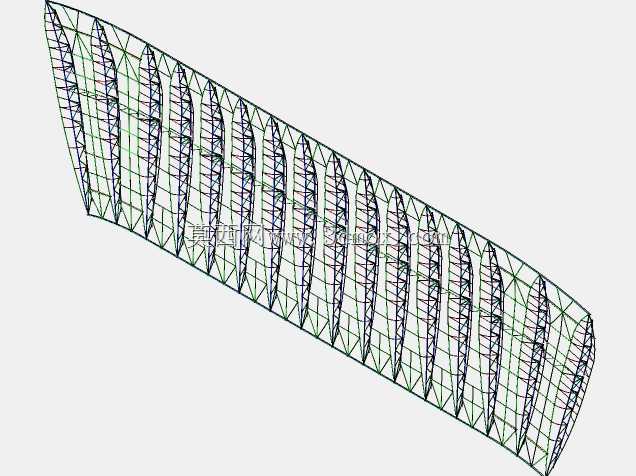

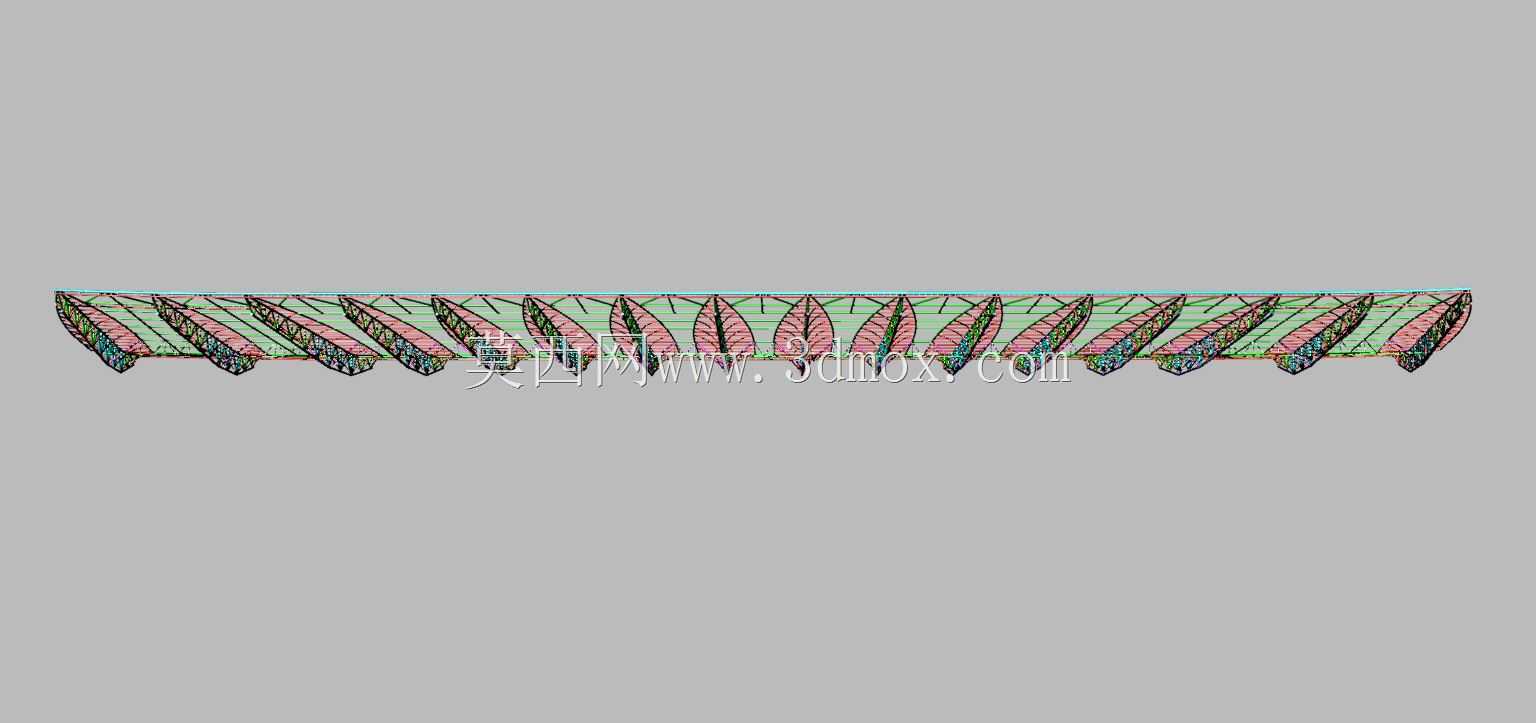

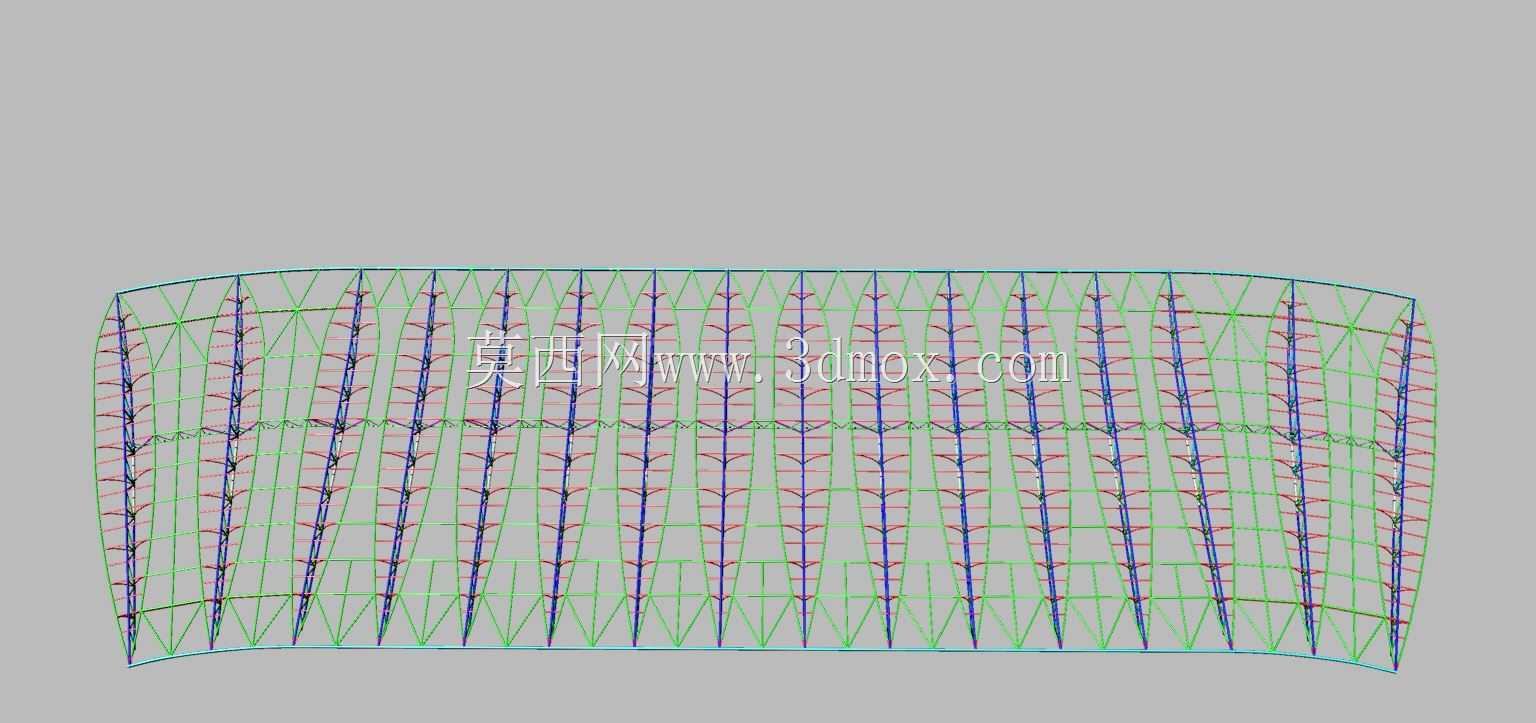

　　该结构为大型公共体育场馆的屋面承重支撑体系，主要应用于可容纳数万人的综合性体育场屋盖建设场景，承担屋面围护材料、附属设备的全部静载荷，同时需应对不同地域的风载荷、雪载荷以及温度形变带来的应力变化，是保障体育场屋盖结构安全、覆盖场内观赛与活动区域的核心受力构件。整个支撑体系采用空间桁架式排布逻辑，沿体育场屋面的长轴方向设置多道纵向主桁架，主桁架之间通过横向次桁架、交叉腹杆形成稳定的网格受力单元，单榀主桁架的弧度完全匹配体育场屋面的曲面造型，既保证结构受力的合理性，也契合建筑外观的流线型设计要求。从设计逻辑来看，前期先结合场馆的看台轮廓、屋面覆盖范围确定整体结构的边界尺寸，长轴方向的总跨度根据场地实际尺寸适配，

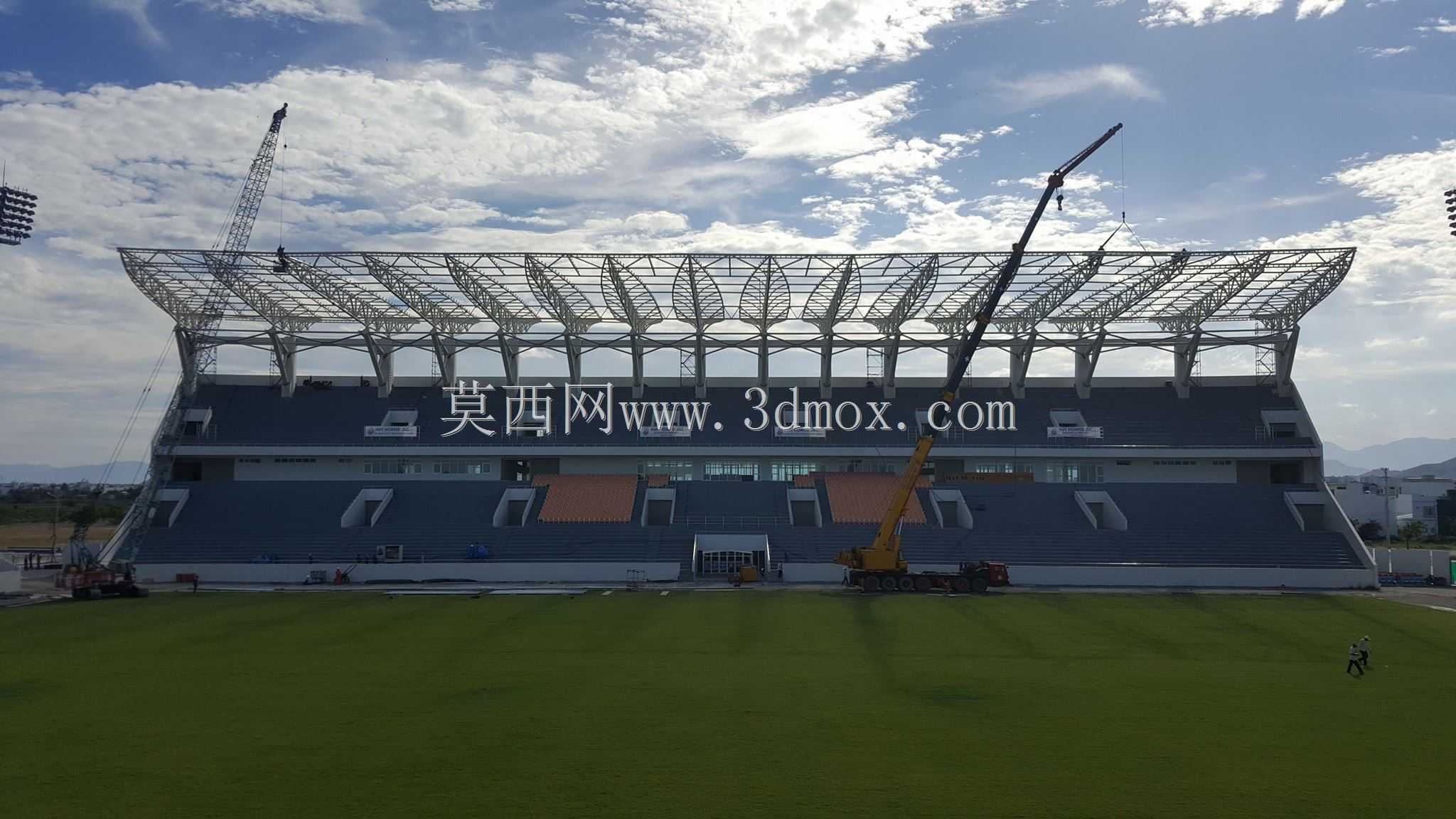

　　短轴方向的悬挑长度满足看台全覆盖的要求，所有杆件的截面选型均经过受力验算，主弦杆采用较大截面的型材承担轴向拉压力，腹杆采用小截面型材分散剪力，节点处采用相贯线焊接的连接方式，减少节点板的额外重量同时保证传力路径直接。在安装边界的考量上，结构下部的支座点位与体育场顶部的混凝土环梁精准对应，每个支座预留足够的位移调节空间，抵消温度变化带来的结构伸缩形变，避免应力集中对下部混凝土结构造成破坏。施工阶段的安装顺序遵循从中间向两侧对称推进的原则，先定位安装中间段的主桁架并设置临时支撑固定，再依次拼接两侧的次桁架与腹杆单元，待整个网格结构形成稳定受力体系后，再逐步拆除临时支撑完成荷载转换，过程中需全程监测桁架的形变数据，

　　保证安装精度符合设计要求。该结构的功能特性在于，通过空间网格的受力形式，在实现大跨度无中间立柱覆盖的同时，尽可能降低结构自重，减少下部支撑结构的荷载负担，桁架之间的网格空隙可方便后续屋面檩条、装饰面板、照明及音响设备的安装固定，交叉腹杆的设计大幅提升了结构整体的抗扭刚度，在遭遇强风等极端工况时，可将局部受力快速分散到整个结构体系，避免局部杆件过载失效。设计过程中还充分考虑了后期运维的需求，所有杆件的排布预留了检修通道的安装空间，结构表面的防腐处理适配户外长期使用的环境要求，节点位置的设计方便后期检测维护，整个体系的受力冗余度满足公共建筑的结构安全标准，能够在设计使用周期内稳定承担各类载荷，为体育场内的活动提供可靠的屋面遮蔽支撑。
